Menüpunkt AF Out

Im Menüpunkt AF Out stimmen Sie den Pegel des Audioausgangs Line auf den Pegel der angeschlossenen Kamera ab.

Einstellbereich:

-24 dB bis +18 dB
in 6-dB-Stufen

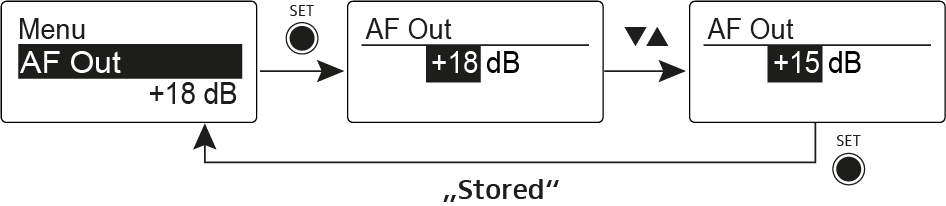

Um den Menüpunkt AF Out zu öffnen:

Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu öffnen.
Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt AF Out im Auswahlrahmen erscheint.
Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
Nehmen Sie die gewünschten Einstellungen vor.
Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
