Kabel an Antenne anschließen

Hinweise zum Anschließen der Antenne:

  • Beachten Sie die empfohlenen Kabellängen, siehe Empfohlene Kabellängen.
  • Der Kabeldurchmesser muss <6 mm sein, um in die Kabelführung zu passen.
  • Beachten Sie die Länge der Kabel innerhalb der Antenne, siehe Optionen der Kabelführung.
  • Der DC Anschluss ist optional und dient als Alternative zur DC-Versorgung über das BNC-Kabel.
    • Die Geräte EW-DX EM 4 Dante und EW-D ASA liefern der Antenne Spannung über das BNC-Kabel, somit ist keine zusätzliche DC-Versorgung notwendigt.
    • Bei den Geräten EW-D EM, EW-DX EM 2 und EW-DX EM 2 Dante ist eine Spannungsversorgung über den DC-Anschluss notwendig.
Die Spannungsversorgung der Antenne erfolgt über das RF- oder DC Kabel. Sobald die Spannungsversorgung hergestellt ist, schaltet sich die Antenne automatisch ein. Ein separater Ein-Aus-Schalter ist nicht vorhanden.
Um Kabel an die Antenne anzuschließen:
  1. Schließen Sie wenn notwendig das DC-Kabel an die Buchse DC in an.
    Wir empfehlen das Netzteil EW-D Power Supply (Art.-Nr. 509454) zu verwenden.
  2. Führen Sie das Kabel zu einer Seite raus.
  3. Schließen Sie das RF-Kabel an die Buchse RF in an.
  4. Führen Sie das Kabel zur gleichen Seite raus.
    Alternativ können Sie die Kabel durch einen Wanddurchbruch anschließen.

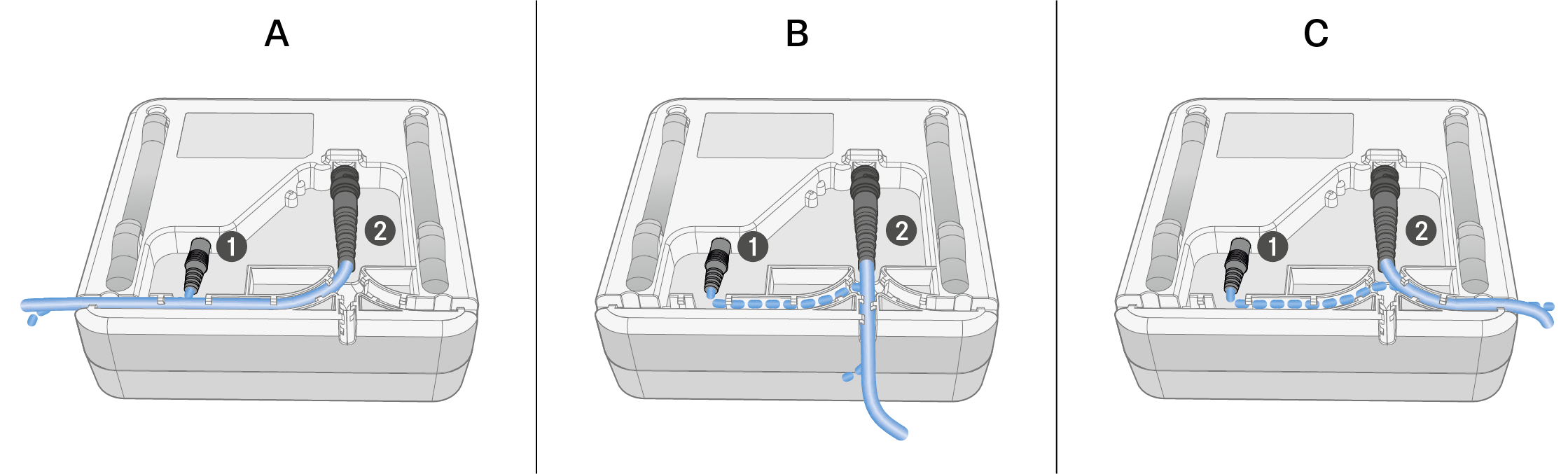

Optionen der Kabelführung:

Die Kabelführung ermöglicht optimale Antenneneigenschaften und zugleich die Möglichkeit einen Kunststoff-Kabelkanal zur dezenten Verkleidung der Kabel direkt bis an das Antennengehäuse zu legen.

  • A RF Kabellänge in der Antenne >205 mm
  • B RF Kabellänge in der Antenne >110 mm
  • C RF Kabellänge in der Antenne >140 mm
