Technische Daten

Alle technischen Daten auf einen Blick.

AMBEO VR Mic

Wandlerprinzip
  • Dauerpolarisiertes Kondensatormikrofon
Richtcharakteristik
  • 4x Niere, ausgeführt als Ambisonics A-Format
    • 1: Front Left Up (FLU)
    • 2: Front Right Down (FRD)
    • 3: Back Left Down (BLD)
    • 4: Back Right Up (BRU)
Frequenzgang
  • 20 Hz bis 20 KHz
Matrixreferenz
  • Mitte der Kapselhalterung
Ausgabe in B-Format
  • W = FLU + FRD + BLD + BRU
  • X = FLU + FRD – BLD – BRU
  • Y = FLU – FRD + BLD – BRU
  • Z = FLU – FRD – BLD + BRU
Empfindlichkeit
  • 31 mV/Pa (–30 dBV) bei 1 kHz
Minimale Lastimpedanz
  • 1000 Ω
Nennimpedanz
  • ca. 200 Ω
Ersatzgeräuschpegel
  • A-bewertet: 18 dB(A)
  • CCIR-bewertet: 27 dB
Grenzschalldruckpegel bei K = 1 %
  • 130 dB(A) bei 1 kHz
Spannungsversorgung
  • 4x Phantomspeisung (P48) nach IEC 61938 (48 V ± 4 V), jeweils 3,5 mA
Mikrofonanschluss
  • DIN12M
  • mit beiliegendem Adapterkabel auf 4x XLR-3M, Pinbelegung: 1 = (GND), 2 = (+), 3 = (–)
Abmessungen
  • Länge: 215 mm
  • Durchmesser: 49 mm/25 mm
Temperatur
  • Betrieb: -10 °C bis 55 °C
  • Lagerung: -20 °C bis 70 °C
Relative Luftfeuchte
  • maximal 90 % bei 40 °C

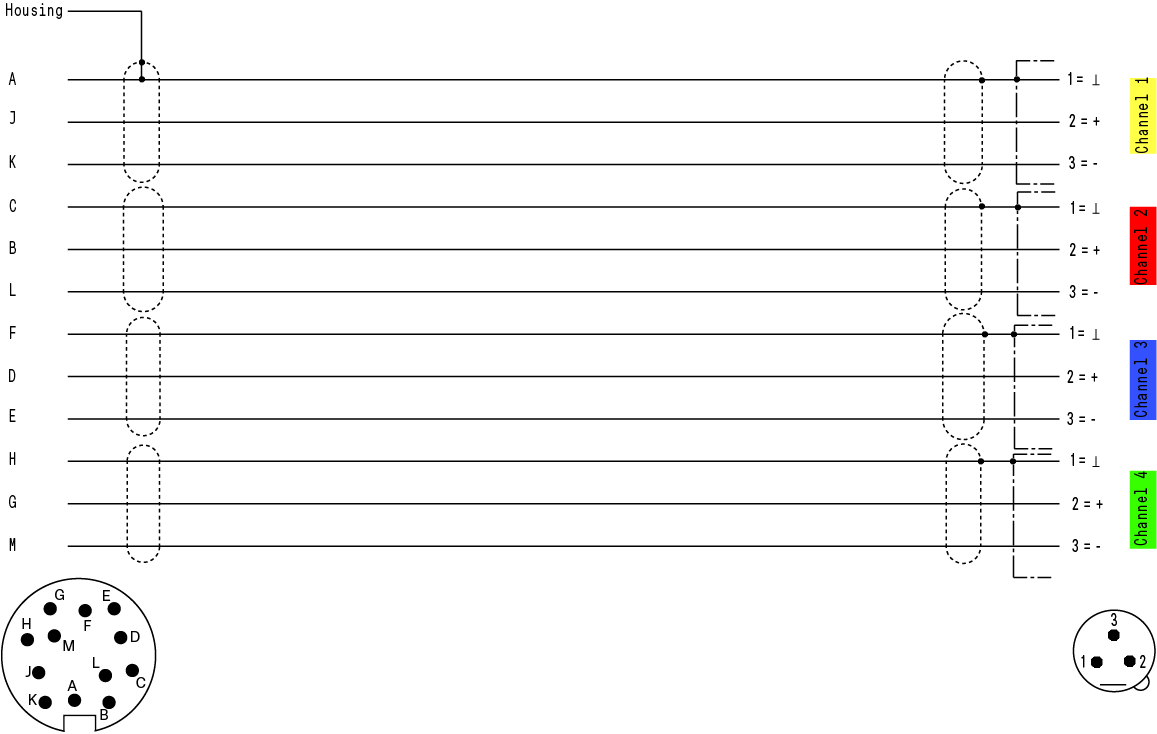

Pin-Belegung Adapterkabel

DIN12F Pin -> XLR-3M Pin

A + Schirm + Gehäuse -> Kanal 1 (gelb) - Pin 1 + XLR-Gehäuse

B -> Kanal 2 (rot) - Pin 2

C -> Kanal 2 (rot) - Pin 1 + XLR-Gehäuse

D -> Kanal 3 (blau) - Pin 2

E -> Kanal 3 (blau) - Pin 3

F -> Kanal 3 (blau) - Pin 1 + XLR-Gehäuse

G -> Kanal 4 (grün) - Pin 2

H -> Kanal 4 (grün) - Pin 1 + XLR-Gehäuse

J -> Kanal 1 (gelb) - Pin 2

K -> Kanal 1 (gelb) - Pin 3

L -> Kanal 2 (rot) - Pin 3

M -> Kanal 4 (grün) - Pin 3
