Antennen anschließen

Wenn Sie mehr als einen Sender verwenden, empfehlen wir Ihnen, abgesetzte Antennen und den Aktiver Antennencombiner AC 3200-II zu verwenden. Informationen dazu finden Sie unter Antennen anschließen.

Abgesetzte Antenne anschließen und aufstellen

Verwenden Sie eine abgesetzte Antenne, um die beste Übertragungsqualität zu erzielen.

Sie können zwischen zwei Antennen wählen:

A 2003 UHF (passive Breitband-Richtantenne)
A 1031 (passive Breitband-Rundstrahlantenne)

Verbinden Sie Antenne und Sender mit einem dämpfungsarmen 50-Ω-Kabel.
Verwenden Sie ein möglichst kurzes Antennenkabel mit wenig Zwischenverbindungen. Kabel und Stecker dämpfen das Nutzsignal.
Stellen Sie die Antenne in dem Raum auf, in dem die Übertragung stattfindet.
Halten Sie zu Metallobjekten (dazu gehören auch Stahlbetonwände!) einen Mindestabstand von 1 m ein.

Mehrere Sender an eine abgesetzte Antenne anschließen

Um Mehrkanalanlagen aufzubauen, sollten Sie den Antennencombiner AC 3200-II (optionales Zubehör) verwenden. Damit ist es möglich, bis zu 8 Sender mit nur einer Antenne nahezu intermodulationsfrei zu betreiben.

Schließen Sie einen Antennencombiner AC 3200-II an die BNC-Buchse an (siehe AC 3200-II mit Sendern verbinden).

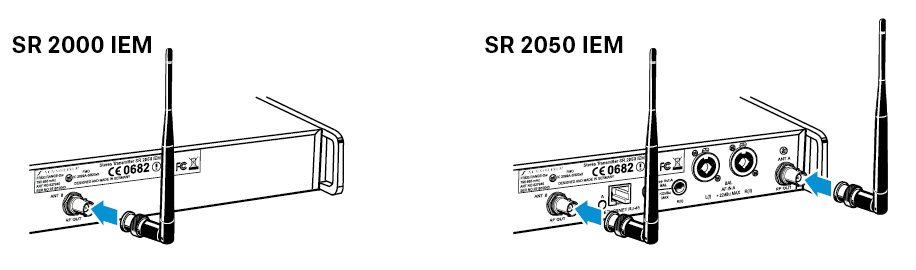

Um die mitgelieferte Stabantenne auf der Rückseite anzuschließen:

Schließen Sie die Stabantenne an die Buchse RF OUT auf der Rückseite des SR 2000 IEM / SR 2050 IEM an.

Um die mitgelieferte Stabantenne an der Frontseite anzuschließen:

Führen Sie den BNC-Stecker durch die Öffnung im Montagewinkel.
Schließen Sie den BNC-Stecker an einen Antennenausgang an.
Schrauben Sie die Halterung mit der beiliegenden Unterlegscheibe und Mutter an die BNC-Buchse.
Schrauben Sie die Halterung mit 2 Schrauben (im Lieferumfang enthalten) an den Montagewinkel des Senders.
Wenn Sie den Doppelsender SR 2050 IEM verwenden:
Montieren Sie die zweite BNC-Verlängerung auf dieselbe Weise.
Schieben Sie den Sender in das 19"-Rack.
Schließen Sie die Stabantennen an die BNC-Buchsen an.
