安装插卡式模块

支持安装相同或不同类型的扩展卡。

提供两种MADI卡型号，参见MADI卡。


MADI卡(BNC)	MADI卡(OM)

警告

Improper handling of the device may result in its damage

Device contains sensitive electronics to electrostatic discharge (ESD).

Observe the precautionary measures for handling components at risk of electrostatic discharge and take appropriate protective measures when touching the device.

在Base Station安装MADI卡：

完全断开Base Station与电源的连接。参见将Base Station与电源连接/断开。

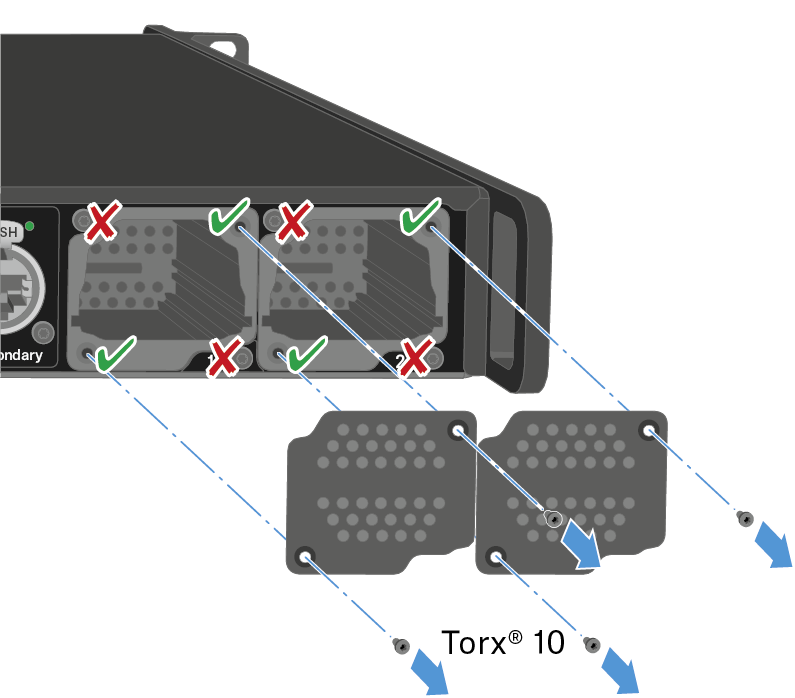

拆卸Base Station上的保护盖。此操作需使用Torx® 10螺丝刀。

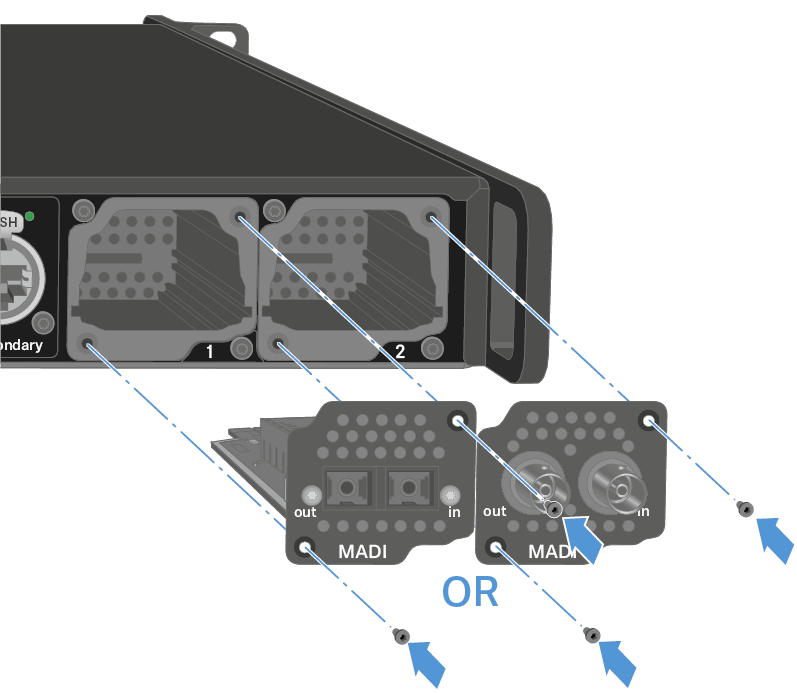

如图所示，将MADI卡完全插入空置插槽。
此卡仅支持单向插入Base Station卡槽。卡体标识文字应朝上。
以最大65 cNm±10%的扭矩紧固MADI卡。

MADI卡安装后即可直接使用。

MADI卡安装完成。
