Variante 3: montagem diretamente por baixo do teto

Para a montagem diretamente sob os tetos, é necessária a variante de produto TCC M-S-W ou TCC M-S-B ou a carcaça do microfone de teto TCC M-H-W ou TCC M-H-B.

Os parafusos e as buchas para a montagem no teto não estão incluídos. Certifique-se de que, na montagem, utiliza parafusos e buchas adequados para o material do teto da sala.

Montar a estrutura de fixação no teto

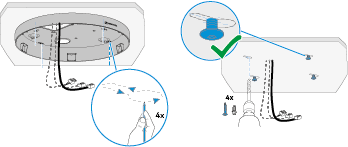

Usando a matriz de perfuração ou a carcaça, marque os orifícios da chave no teto.
Coloque os parafusos no centro dos orifícios da chave.

Fixar e ligar o microfone

Monte o cabo de montagem conforme apresentado e fixe-o à carcaça e ao microfone.
Ligue os cabos necessários.
Eleve o microfone na direção do teto, puxe o cabo de montagem para os tensionar e encurte o cabo que possa sobrar.

Durante a conexão e disposição dos cabos, preste atenção às seguintes informações: Instale os cabos dentro da reentrância de conexão sempre com muito cuidado, de forma a criar um laço. Assegure-se de que os cabos não estejam dobrados para evitar quebras nos cabos e danos nos conectores.

Fixar o microfone e montar a placa frontal

Fixe o microfone com uma mão na carcaça e aparafuse-o com a outra mão nas três guias. Atenção: Rosca esquerda!
Verifique os orifícios de revisão para verificar se as guias descem corretamente e se o microfone está firmemente encaixado na carcaça.
Introduza o cabo de retenção da placa frontal, conforme ilustrado, na cavidade correspondente no microfone e fixe-o com o parafuso fornecido.
Insira os dois pinos da placa de suporte nos orifícios correspondentes marcados a vermelho do microfone. A placa frontal é agora mantida magneticamente.
