Planeamento da instalação
Encontra indicações detalhadas sobre a instalação no capítulo Montagem e colocação em funcionamento.
Possíveis variantes de instalação

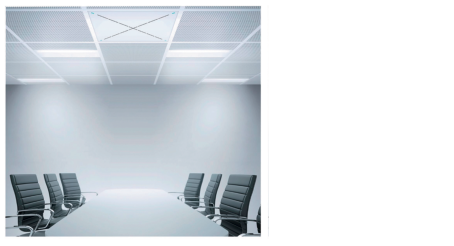

Variante 1: instalação alinhada num teto acústico/teto de placas
Acessórios necessários:
Acessórios necessários:
- Esquadro de montagem
- SL CM EB US (590 mm em 2 pés) ou
- SL CM EB 625 (590 mm em 625 mm)

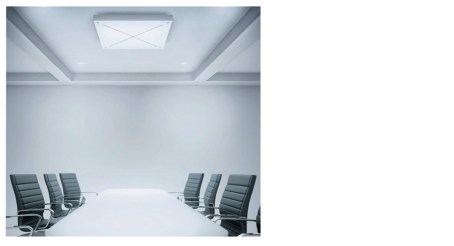

Variante 2: montagem diretamente por baixo do teto
Acessórios necessários:
Acessórios necessários:
- Estrutura de fixação no teto
- SL CM FB
Ajustar a altura de instalação
Ao instalar o TeamConnect Ceiling, tome atenção às seguintes distâncias mínimas e máximas.
A distância recomendada entre o orador e o TeamConnect Ceiling 2 deverá ser, no máximo, 4 a 5 m.
A distância mínima do TeamConnect Ceiling 2 ao chão deverá ser de, no mínimo, 2,50 m.
Se o teto for muito alto nas variantes de instalação 1 e 2, recomendamos a variante de instalação 3.
Distâncias recomendadas para variantes 1 e 2:
Distâncias recomendadas para variante 3:
