Montar a TC Bar numa mesa

Com o kit de montagem fornecido, a TC Bar pode ser montada numa mesa ou num aparador.

Para esta montagem, o suporte necessário já se encontra incluído no kit fornecido.

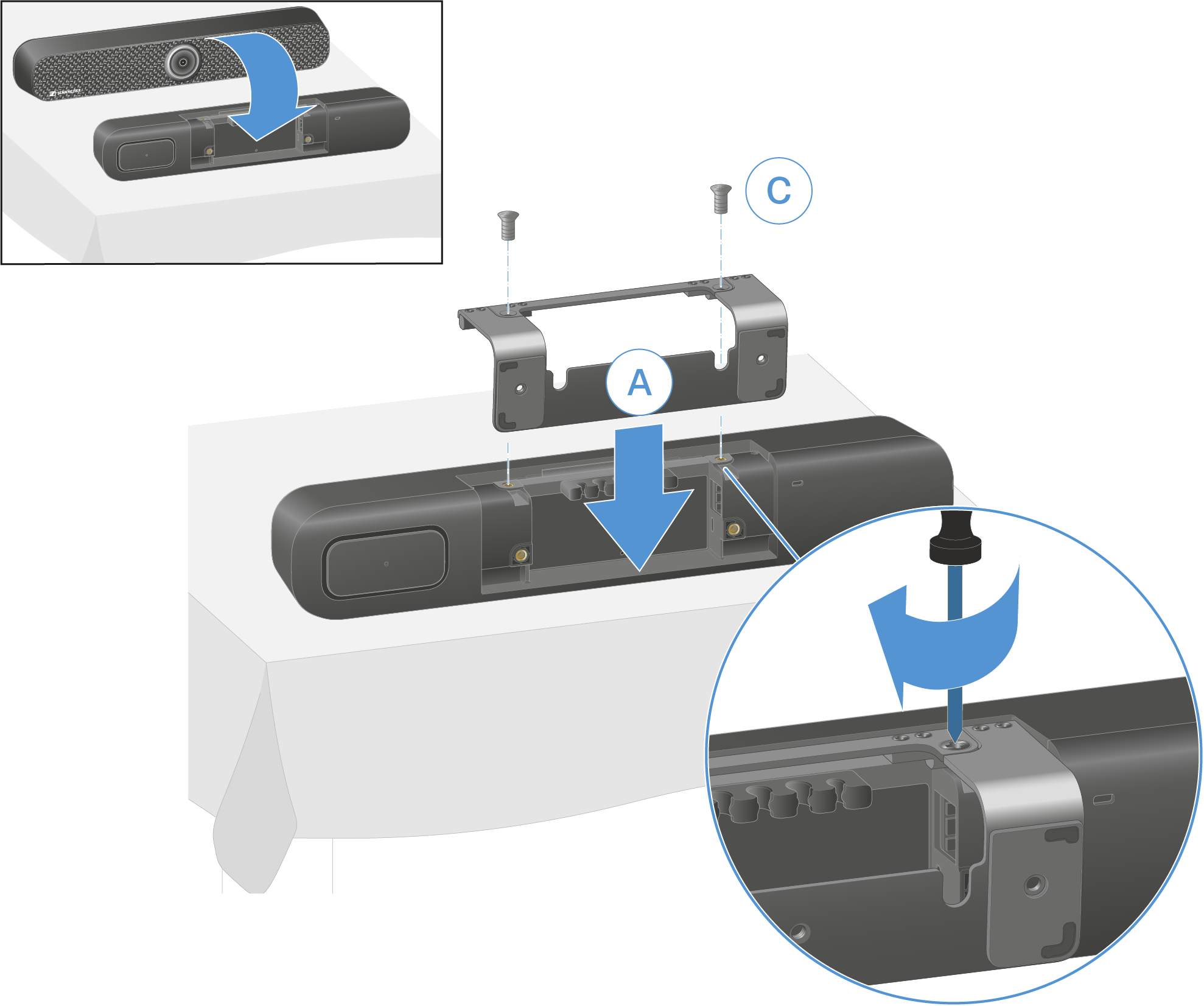

Coloque a TC Bar sobre uma base macia com a parte de baixo virada para cima.
Pouse o suporte na reentrância prevista existente na parte de baixo e enrosque os parafusos Phillips incluídos no material fornecido nas roscas da TC Bar.

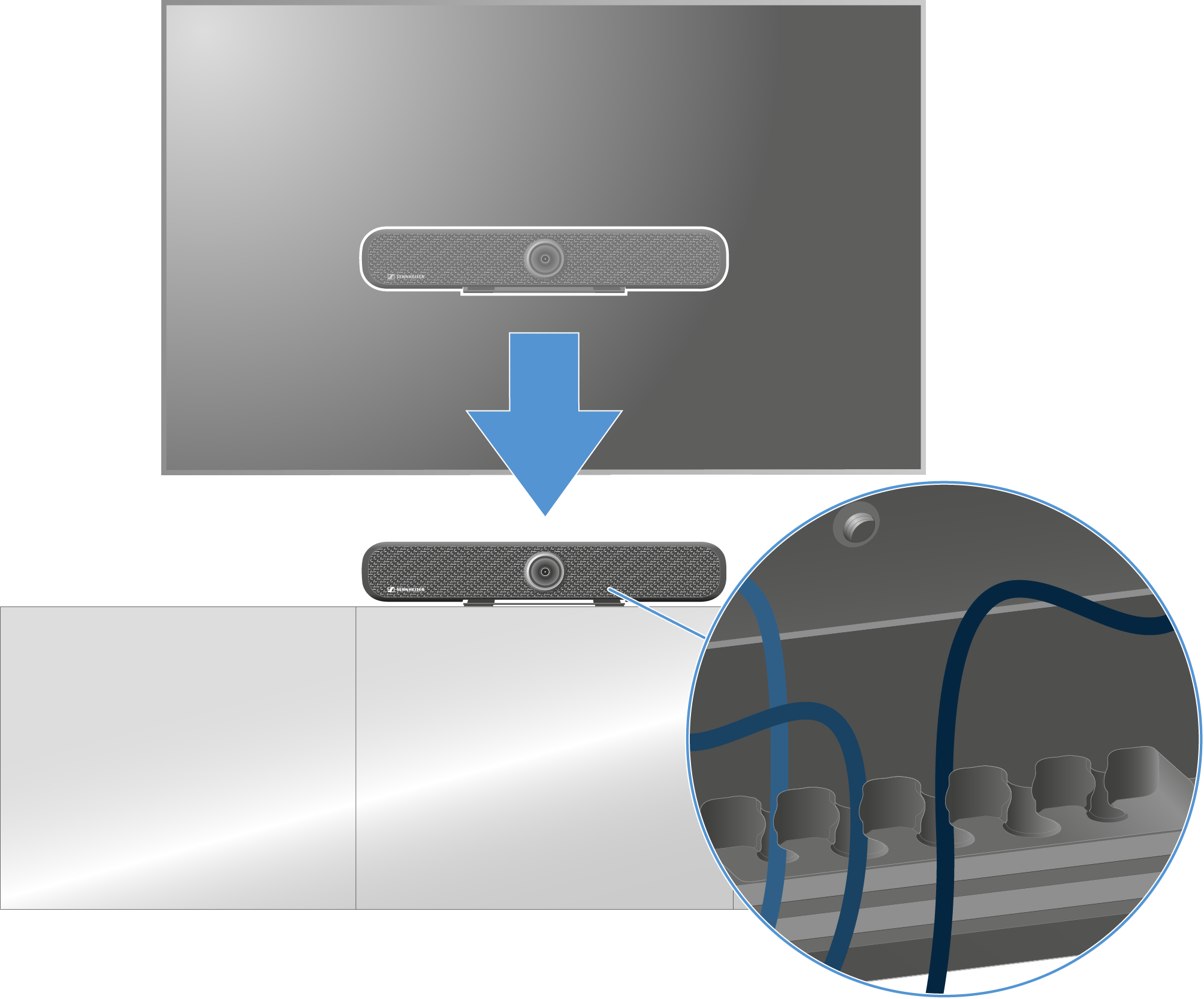

Pouse a TC Bar com os pés de borracha virados para baixo sobre a mesa e alinhe o dispositivo de acordo com as instruções.
Passe os cabos corretamente pela guia de cabos.

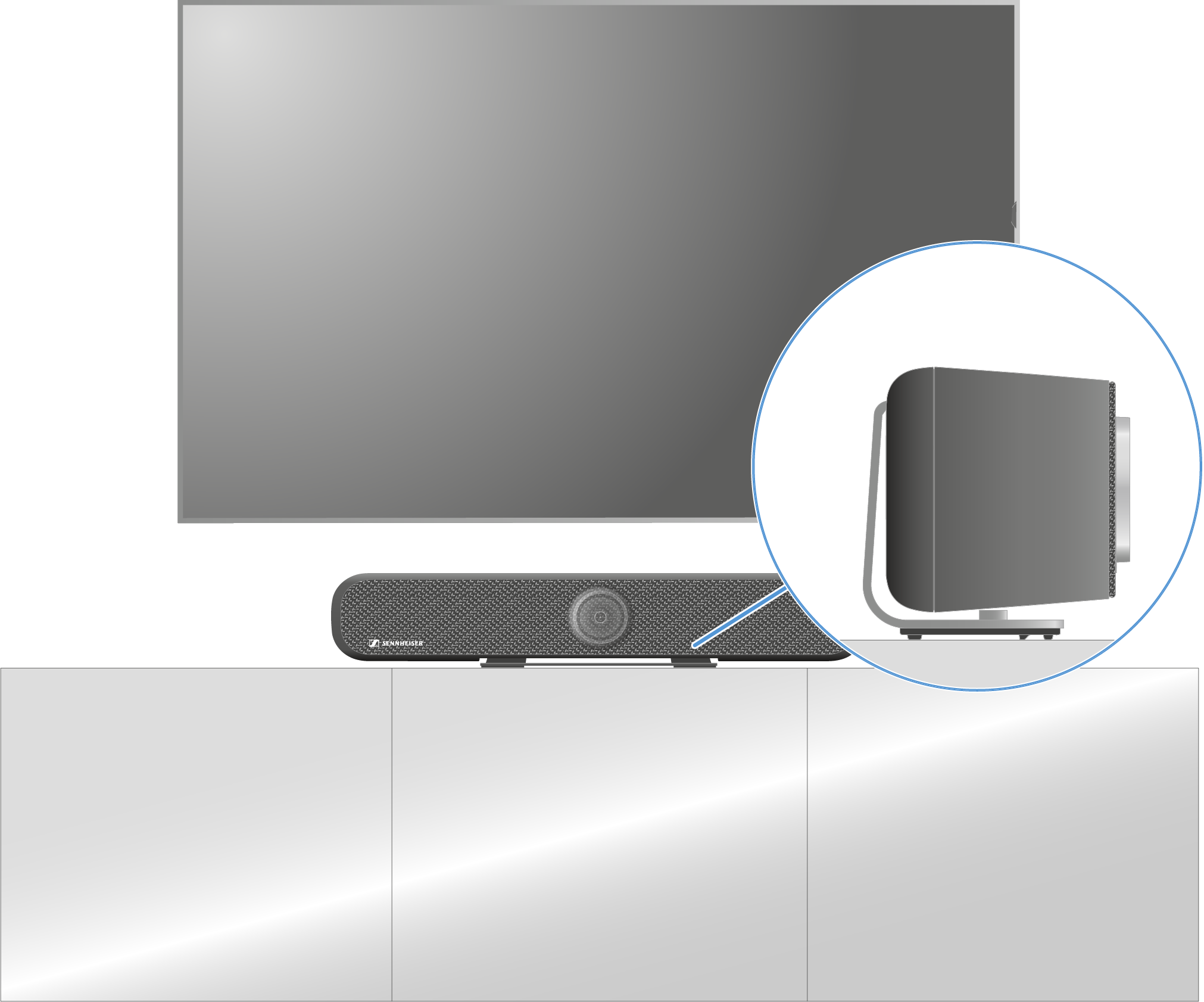

A TC Bar foi montada com sucesso numa mesa.
