Significado dos LED no transmitter

É possível desligar os LED do Transmitter individualmente enquanto estes estão ligados ao Revceiver. Desta forma, evita-se uma intermitência indesejada no vídeo.

Basta aceder a um dos menus do Transmitter, navegar até "LED Lights" e confirmar a seleção com um toque. De seguida, toque em "On" ou "Off" para ativar/desativar esta função para o respetivo Transmitter. (ver Chamar o menu do transmitter, navegar pelos itens do menu e efetuar configurações)

Os LED do Transmitter voltam a acender-se automaticamente se a ligação ao receiver ou a alimentação eléctrica for interrompida. Isto assegura que o estado do aparelho possa ser reconhecido.

1 LED de estado de carregamento
2 LED de estado da ligação
3 LED Recording

LED de estado de carregamento

O LED de estado de carga indica o nível de carga do transmitter.


O LED acende a verde:	O nível de carga da bateria está entre 100 e 51%.
O LED acende a amarelo:	O nível de carga está entre 50 e 11%.

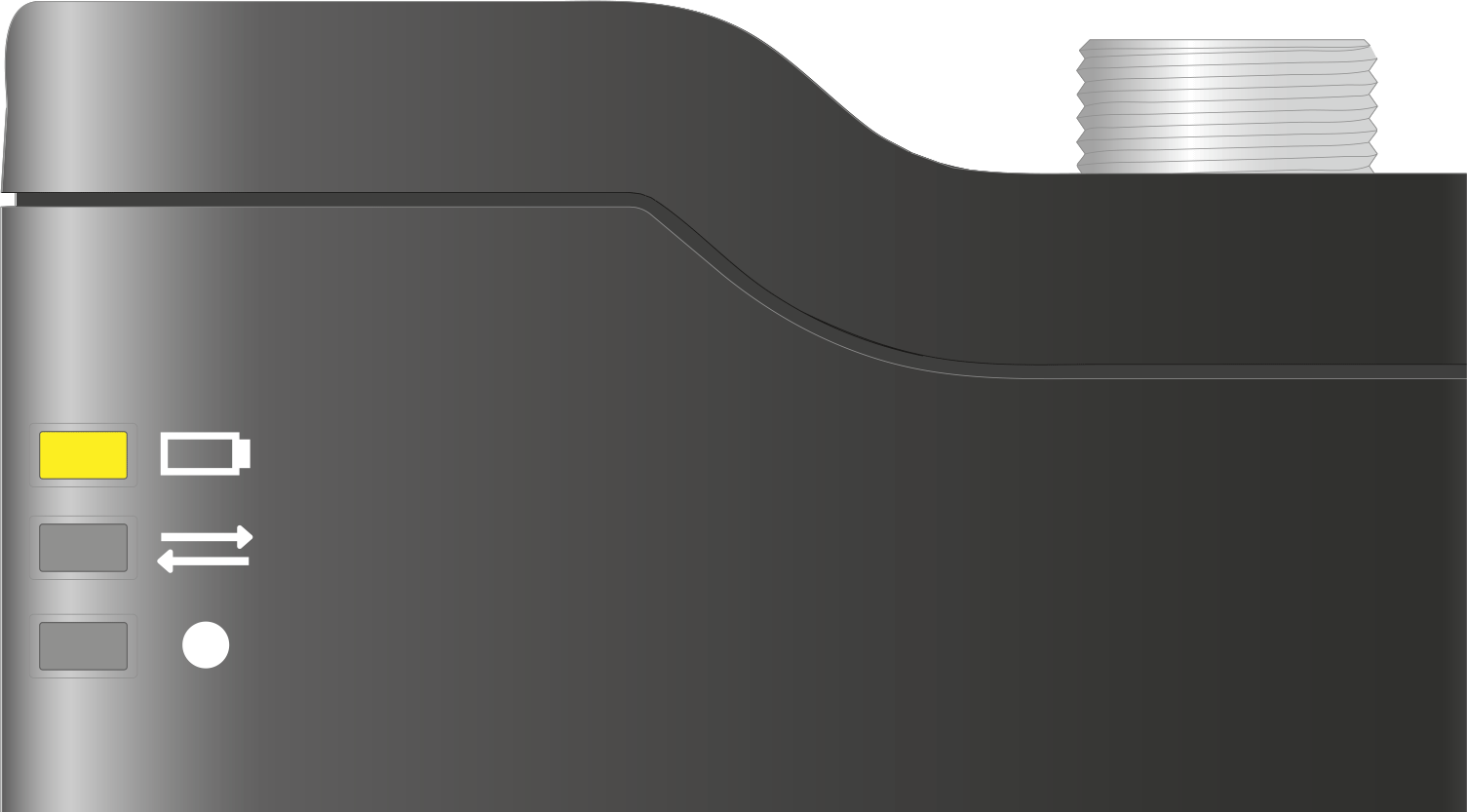

O LED pisca a amarelo:	A bateria é carregada.
O LED pisca a vermelho:	O nível de carga está entre 10 e 1%.

LED de estado da ligação

O LED de estado da ligação mostra informações sobre o emparelhamento do Transmitter com o receiver.


O LED acende a verde:	O transmitter está ligado ao receiver.
O LED acende a vermelho:	O transmitter não está ligado ao receiver.
O LED pisca a vermelho:	A ligação é fraca, mas continua a existir. É de esperar que ocorram falhas.
O LED acende a azul:	O modo Bluetooth^® está ativo, mas nenhum dispositivo está conectado.
O LED pisca a azul:	Modo de emparelhamento ativo.

LED Recording

O LED Recording mostra informações sobre o estado de uma gravação ativa ou da memória (ver Iniciar / parar / silenciar gravações).

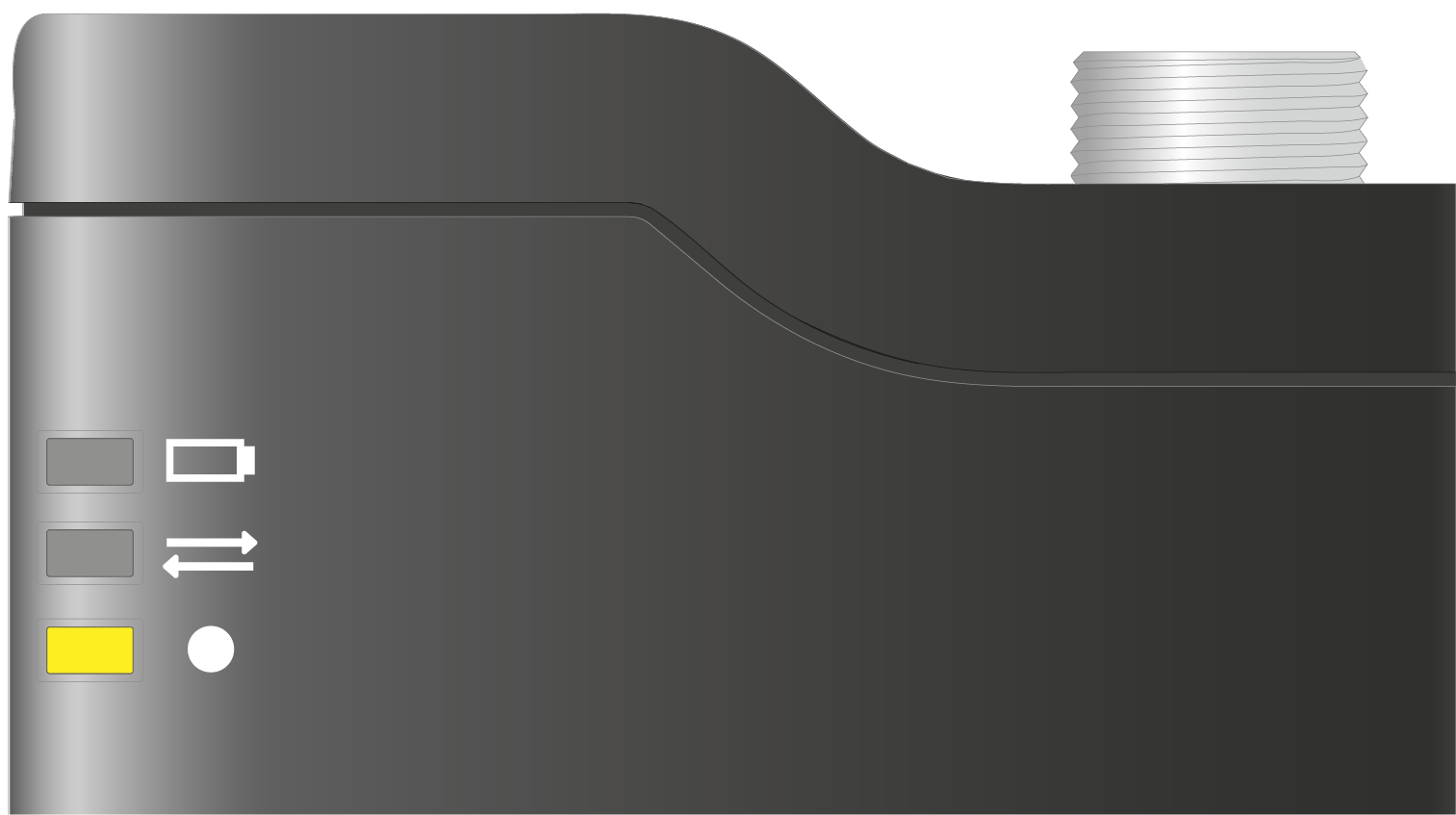

O LED acende a amarelo:	O transmitter está silenciado.
O LED pisca a amarelo:	Aviso de corte / volume demasiado alto.
O LED acende a vermelho:	O transmitter está a gravar / gravação ativa.
O LED pisca a vermelho:	A memória está cheia.

Configurações de ganho

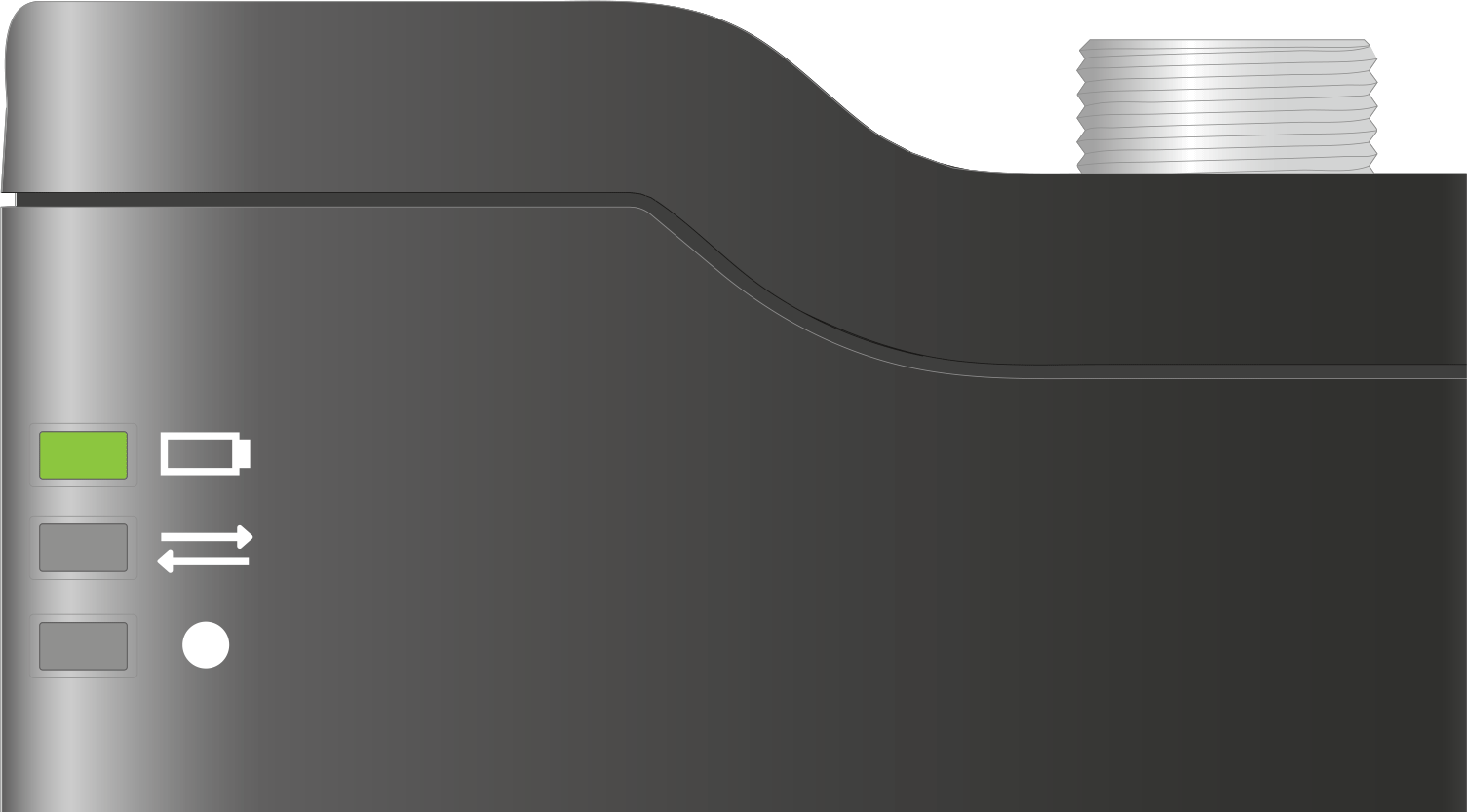

O LED de estado pisca a verde:	Estado do nível de ganho + 6 dB
O LED de estado pisca a verde:	Estado do nível de ganho 0 dB
O LED Recording pisca a verde:	Estado do nível de ganho -6 dB

Outras indicações LED

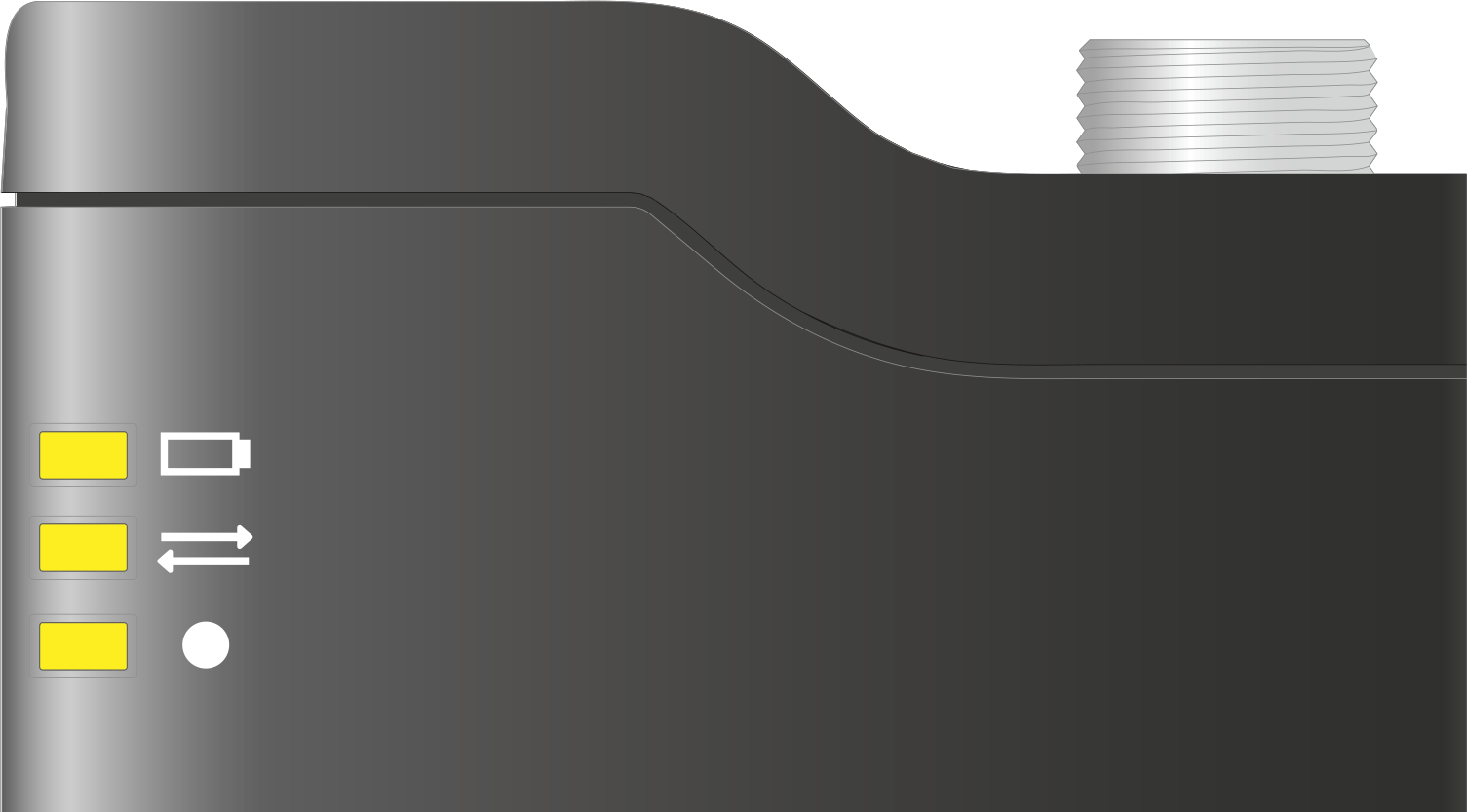

Todos os LED piscam a amarelo ao mesmo tempo:	Está a ser efetuada uma reposição ou atualização.
