Visão geral dos dispositivos

Visão geral dos dispositivos e respetivos elementos de operação

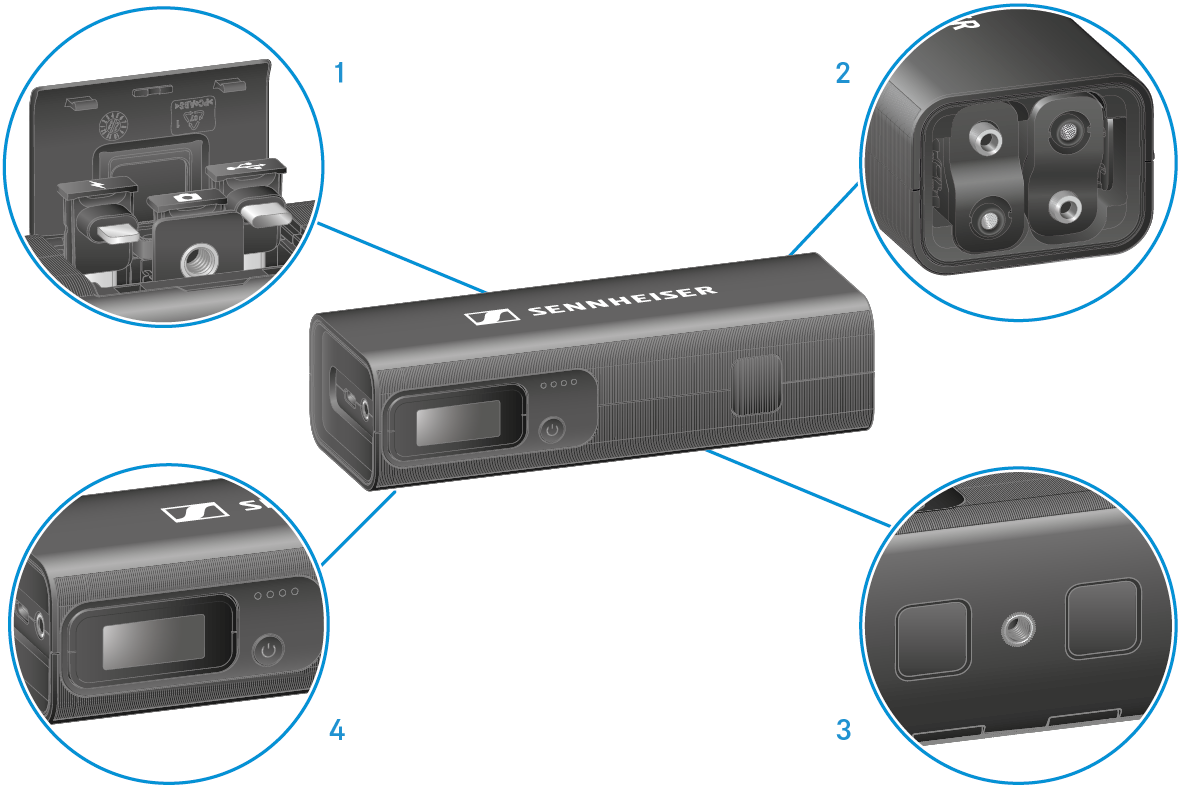

Charging Bar (CB)

Modelo: PWCB

1 Compartimento articulado com três adaptadores: USB-C, Lightning e sapata

2 Ranhuras para dois transmitters (TX)

3 Ímanes para fixar os transmitters e rosca para fixar um tripé

4 Ranhura para o receiver (RX)

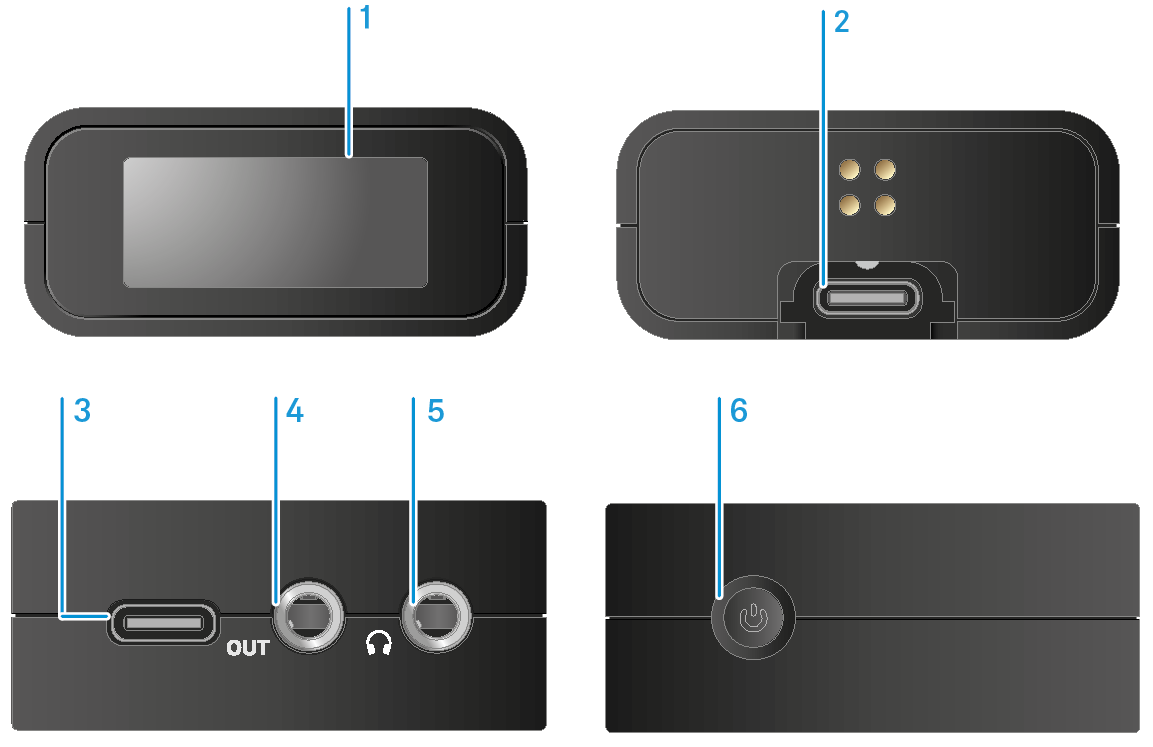

Receiver (RX)

Modelo: PWRX

1 Ecrã tátil

2 Ligação USB-C / adaptador

3 Ligação USB-C

4 Tomada jack de 3,5 mm para ligação à câmara

5 Conector jack fêmea de 3,5 mm para auscultadores

6 Botão ON/OFF para ligar e desligar o dispositivo

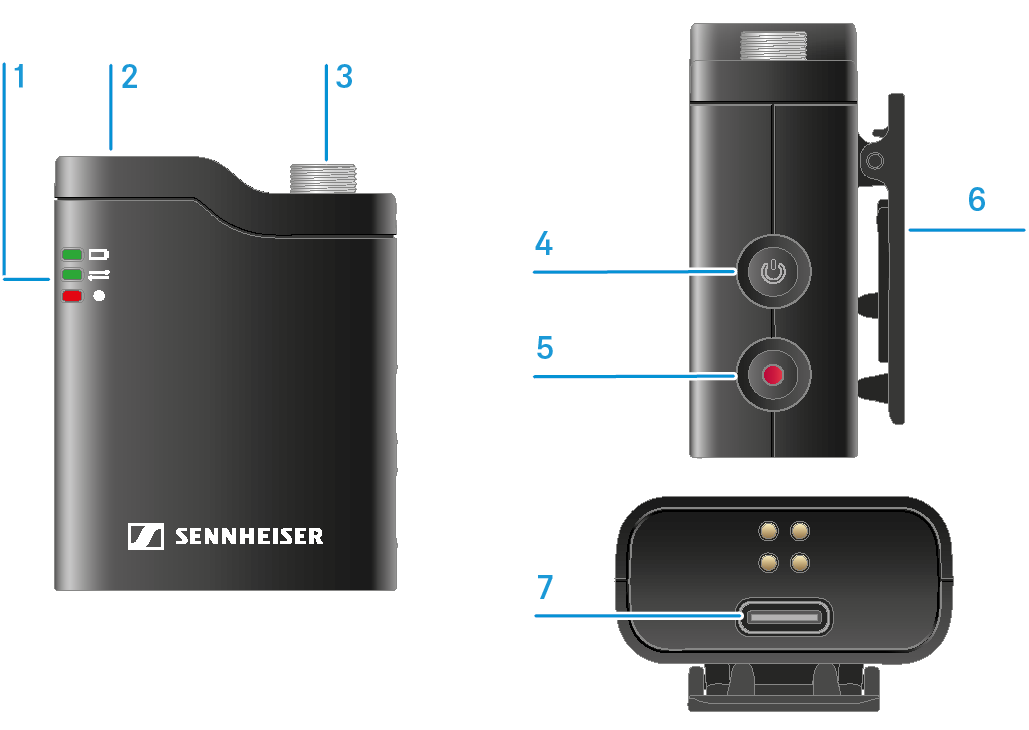

Transmitter (TX)

Modelo: PWTX

1 LED para indicação do estado da bateria, do estado da ligação e do estado da gravação

2 Microfone / ligação para proteção anti-vento

3 Tomada jack de 3,5 mm para microfone TRS

4 Botão ON/OFF para ligar e desligar o dispositivo

5 Botão REC para iniciar e parar uma gravação interna

6 Clipe para fixação

7 Ligação USB do tipo C
