Dados técnicos

Todos os dados técnicos em síntese.

AMBEO VR Mic

Princípio do conversor
  • Microfone de condensador permanentemente polarizado
Característica direcional
  • 4x cardioide, na versão de formato A Ambisonics
    • 1: Front Left Up (FLU)
    • 2: Front Right Down (FRD)
    • 3: Back Left Down (BLD)
    • 4: Back Right Up (BRU)
Resposta em frequência
  • 20 Hz a 20 KHz
Referência de matriz
  • Centro do suporte da cápsula
Saída em formato B
  • W = FLU + FRD + BLD + BRU
  • X = FLU + FRD – BLD – BRU
  • Y = FLU – FRD + BLD – BRU
  • Z = FLU – FRD – BLD + BRU
Sensibilidade
  • 31 mV/Pa (–30 dBV) a 1 kHz
Impedância de carga mínima
  • 1000 Ω
Impedância nominal
  • aprox. 200 Ω
Nível de ruído equivalente
  • Ponderado A: 18 dB(A)
  • Ponderado CCIR: 27 dB
Valor-limite do nível de pressão sonora com K = 1%
  • 130 dB(A) a 1 kHz
Alimentação de tensão
  • 4x alimentação fantasma (P48) conforme a IEC 61938 (48 V ± 4 V), cada uma com 3,5 mA
Entrada de microfone
  • DIN12M
  • com cabo adaptador fornecido para 4x XLR3M, disposição dos pinos: 1 = (GND), 2 = (+), 3 = (–)
Dimensões
  • Comprimento: 215 mm
  • Diâmetro: 49 mm/25 mm
Temperatura
  • Funcionamento: -10 °C bis 55 °C
  • Armazenamento: -20 °C bis 70 °C
Humidade relativa do ar
  • máximo de 90% a 40 °C

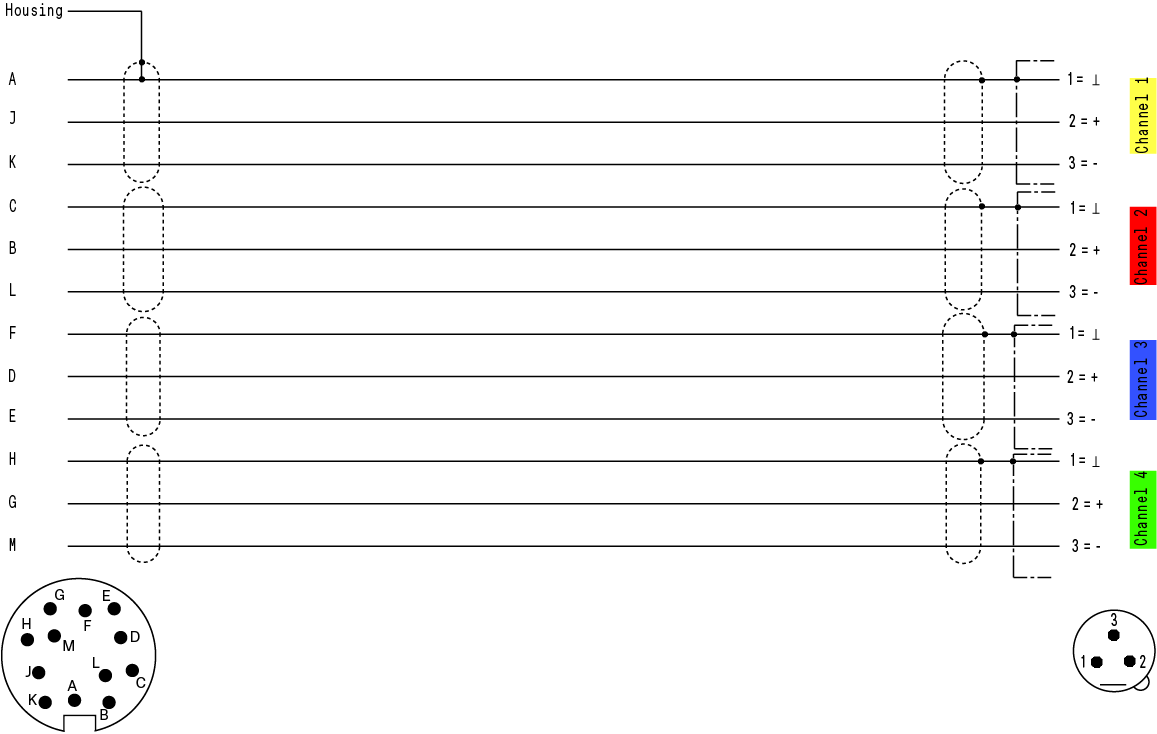

Disposição dos pinos do cabo adaptador

Pino DIN12F -> pino XLR3M

A + Blindagem + Carcaça -> Canal 1 (amarelo) - Pino 1 + Carcaça XLR

B -> Canal 2 (vermelho) - Pino 2

C -> Canal 2 (vermelho) - Pino 1 + Carcaça XLR

D -> Canal 3 (azul) - Pino 2

E -> Canal 3 (azul) - Pino 3

F -> Canal 3 (azul) - Pino 1 + Carcaça XLR

G -> Canal 4 (verde) - Pino 2

H -> Canal 4 (verde) - Pino 1 + Carcaça XLR

J -> Canal 1 (amarelo) - Pino 2

K -> Canal 1 (amarelo) - Pino 3

L -> Canal 2 (vermelho) - Pino 3

M -> Canal 4 (verde) - Pino 3
