Split Mode

Spilt Mode는 TC Bar M에서만 사용할 수 있습니다.

이 모드는 일반적으로 두 개의 서로 다른 IP 및 MAC 주소(Dante®용 1개, 제어용 1개)를 수신할 때 사용됩니다. 이러한 방식으로 Dante® 네트워크와 제어 네트워크를 서로 독립적으로 작동하고 각 네트워크에 대해 별도의 스위치를 사용하고자 할 때 사용합니다.

이 모드에서는 Sennheiser 제어 애플리케이션과 Dante Controller가 서로 다른 네트워크에 있으며 각각 다른 IP 및 MAC 주소를 가집니다. 모든 데이터 패킷은 태그되지 않습니다.

  • Ethernet 연결 I: 제어 전용
  • Ethernet 연결 II: Dante® 전용
다음과 같은 경우 이 모드를 사용하십시오:

  • 두 개의 서로 다른 스위치를 사용하여 Dante® 네트워크와 제어 네트워크를 각각 구성하려는 경우

  • 제어 네트워크와 Dante®를 각각 별도의 IP로 주소 지정하려는 경우

  • TC Bar의 두 개의 서로 다른 연결을 사용하여 Dante® 네트워크와 제어 네트워크를 제어하려는 경우

TC Bar M:

  • 첫 번째 Ethernet 연결은 제어 애플리케이션 네트워크에만 IP 주소를 제공합니다.
  • 두 번째 Ethernet 연결은 Dante® 네트워크에만 IP 주소를 제공합니다.
  • Enhanced 제품은 두 네트워크 모두를 통해 주소 지정할 수 있습니다.
항상 공통 스위치를 통해 실행되지 않는 두 개의 다른 네트워크에 TC Bar M을 연결해야 합니다. 그렇지 않은 경우 네트워크 루프가 발생할 위험이 있습니다(네트워크 루프(Network Loops)의 위험 참조).

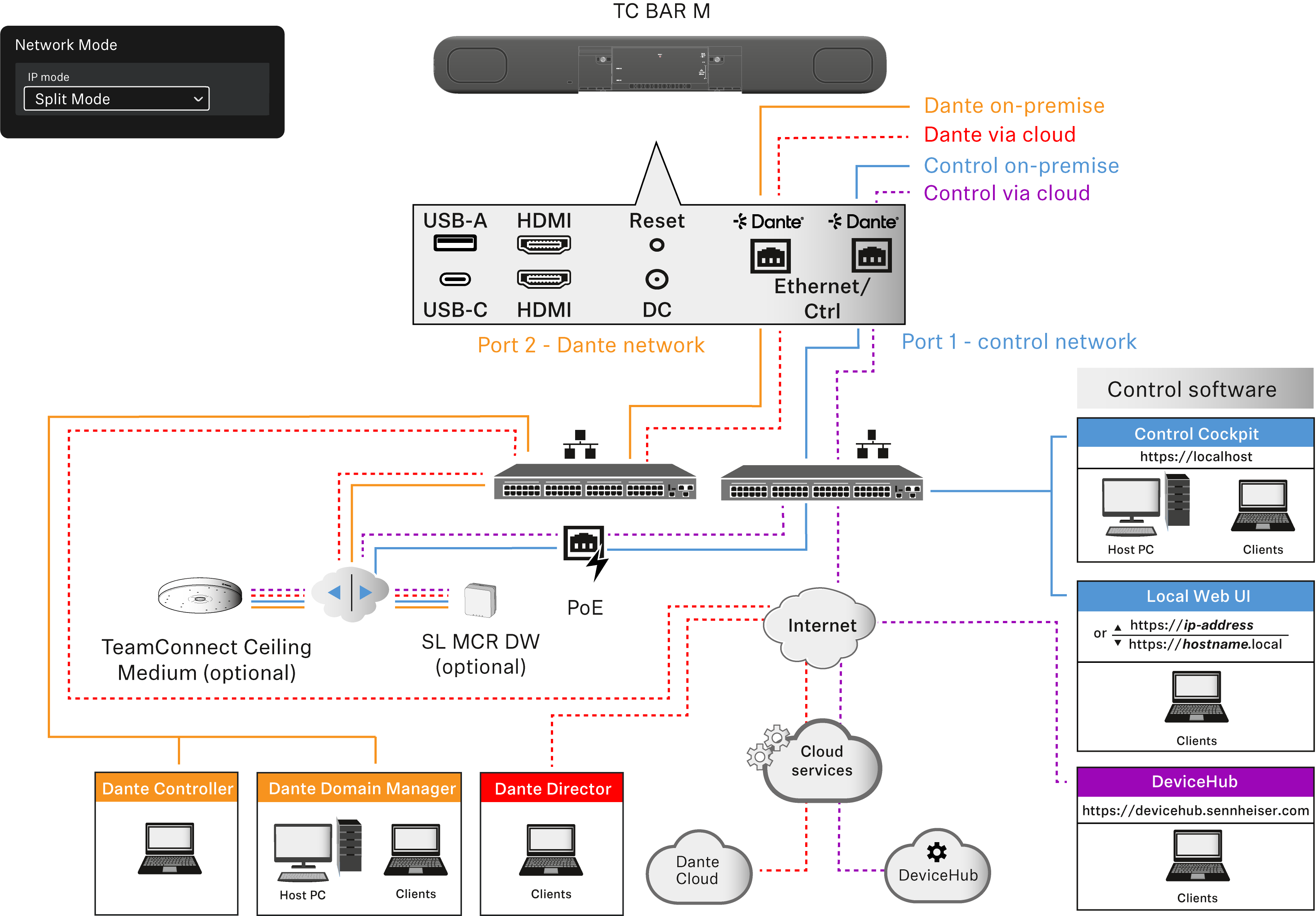

예시:
