능동 빔 안테나 AWM

주파수 범위

  • UHF I: 470-694MHz
  • UHF II: 823-1075MHz
  • 1 G8: 1785-1805MHz

개방 각도(수평, -3 dB)

  • UHF I: 해당되지 않음
  • UHF II: 약 80°
  • 1 G8: 약 110°

전후비

  • UHF I: 해당되지 않음
  • UHF II: 약 10 dB
  • 1 G8: 약 10 dB

안테나 게인

  • UHF I: ≥ +3.0dBi(480MHz) | ≥ +3.5dBi(582MHz) | ≥ +4.5dBi(694MHz)
  • UHF II: ≥ +6.0dBi
  • 1 G8: ≥ +6.0dBi

안테나 편파

선형

게인(신호 부스터, 저간섭, 대역 선택형, +/-1 dB)

  • +12 dB: 최대 게인 12 dB
  • +6 dB: 최대 게인 6 dB
  • 0 dB1: UHF I, UHF II 최대 게인: -0.5, 1 G8: -1.5
  • -6 dB: 최대 게인 -6 dB

1 0 dB에서는 대역 선택형 부스터가 우회됩니다. 이 모드를 사용하려면 DC 전원 공급이 필요합니다.

OIP3(@ "+12 dB")

≥ 35dBm

최대 HF 출력 성능

  • UHF I / UHF II: 약 +22dBm
  • 1 G8: 약 +18dBm

HF 연결부

BNC female, DC 연결

임피던스

50 Ω

DC 연결부

5.5 x 1.6 mm DC 어댑터 잭, 극성: + 내부

전원 공급(BNC 또는 DC 이용)

12 V DC(9 - 18 V DC)/최대 100 mA @ 12 V

LED-디스플레이

ON(흰색= "+12 dB", 파란색= "+6 dB", 녹색= "0 dB", 주황색= "-6 dB")

OFF(전원 공급이 없거나 충분하지 않음)

삼각대 조립용 스레드

3/8" 내측 스레드

조립 보어

VESA 100 x 100

색상

Traffic white(RAL: 9016)

케이스 소재

할로겐 프리 난연성 PC/ABS

치수

  • 벽면 부착용 브래킷 제외: 180 x 180 x 53mm
  • 벽면 부착용 브래킷 포함: 180 x 180 x 63mm

중량

약 700 g

작동 온도 범위

-10°C ~ +55°C

보관 온도 범위

-20°C ~ +70°C

상대 습도

5 ~ 95%

폴라 다이어그램

최대 안테나 게인으로 표준화됨

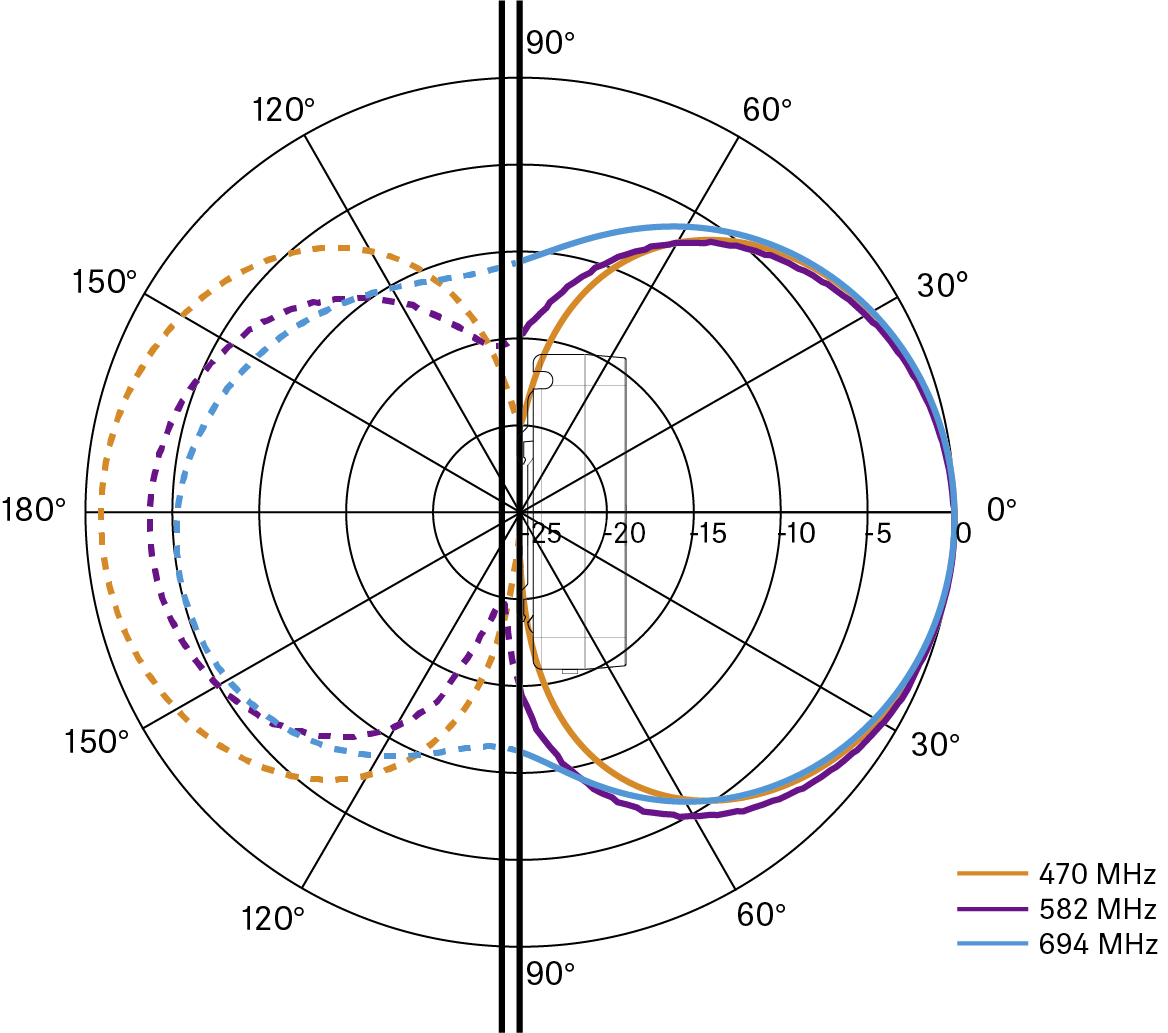

UHF(470-694 MHz) 수직 [dB]

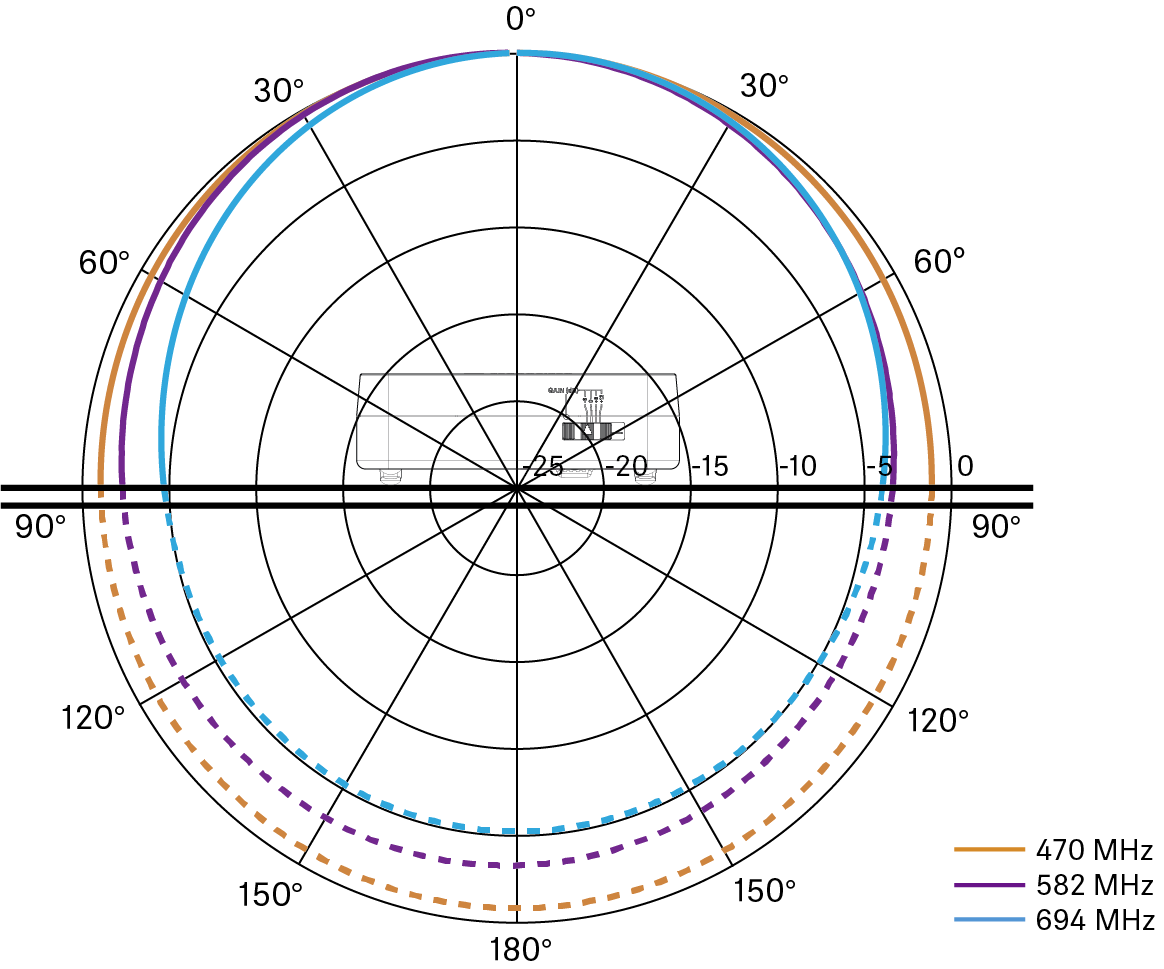

UHF(470-694MHz) 수평 [dB]

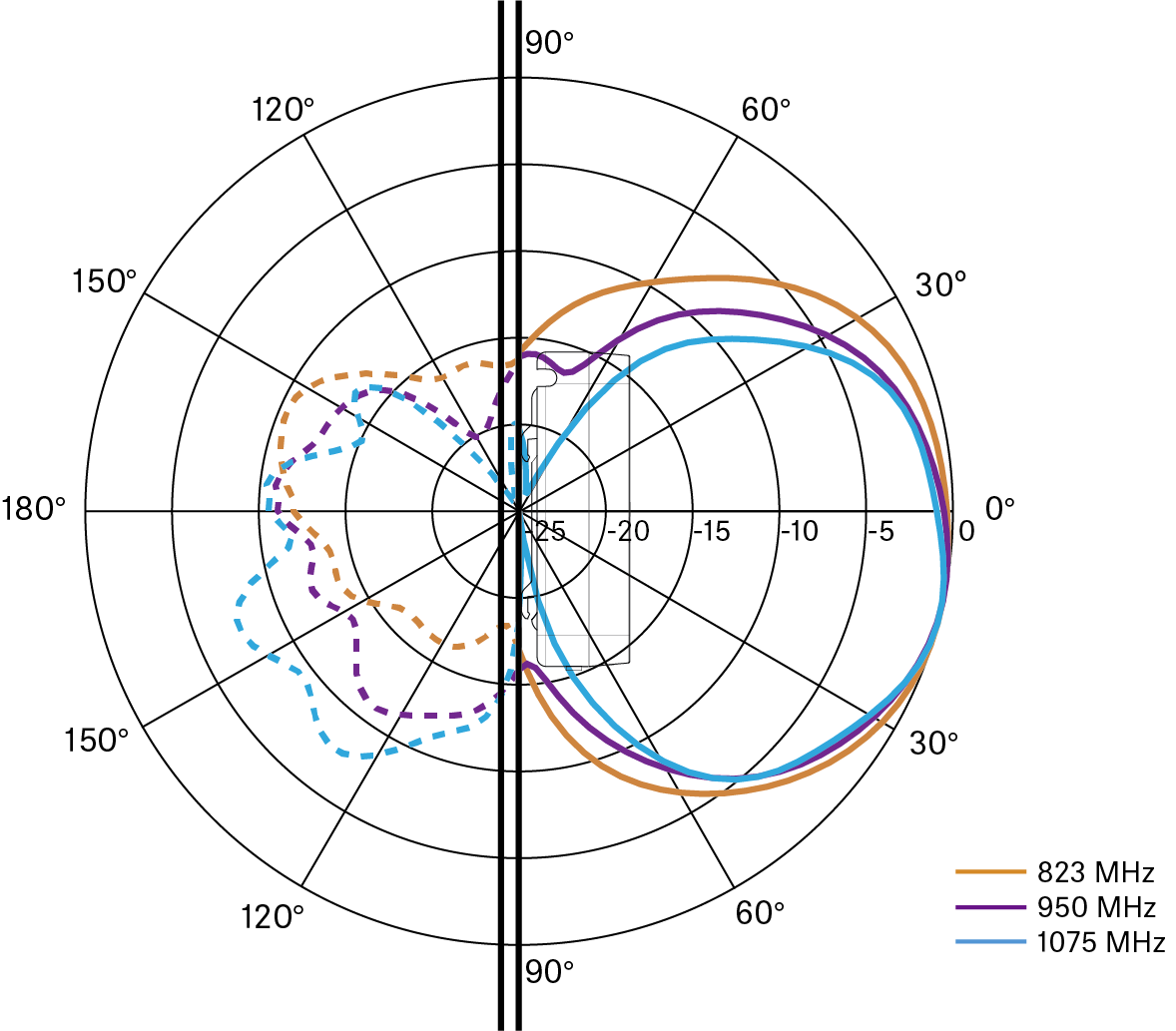

UHF(823-1075 MHz) 수직 [dB]

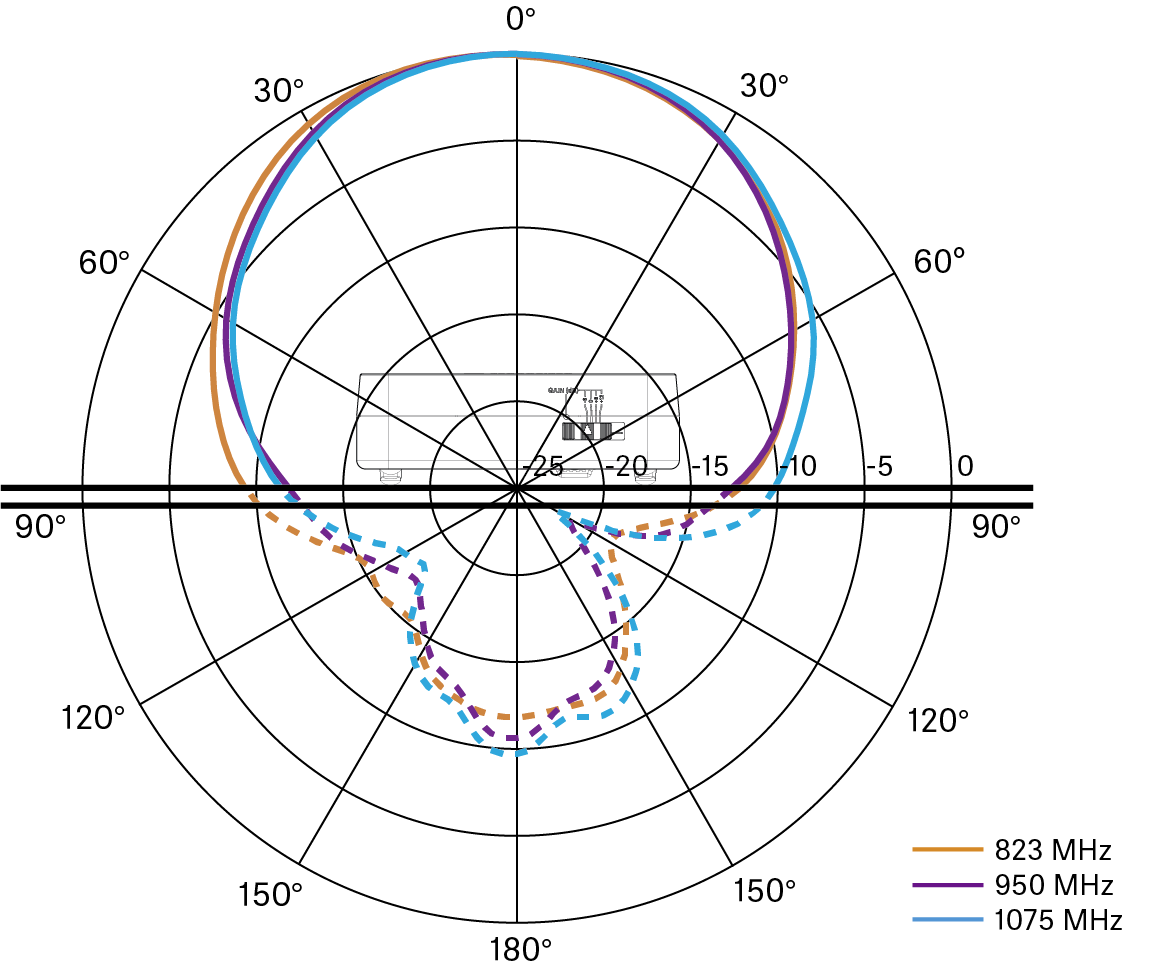

UHF(823-1075MHz) 수평 [dB]

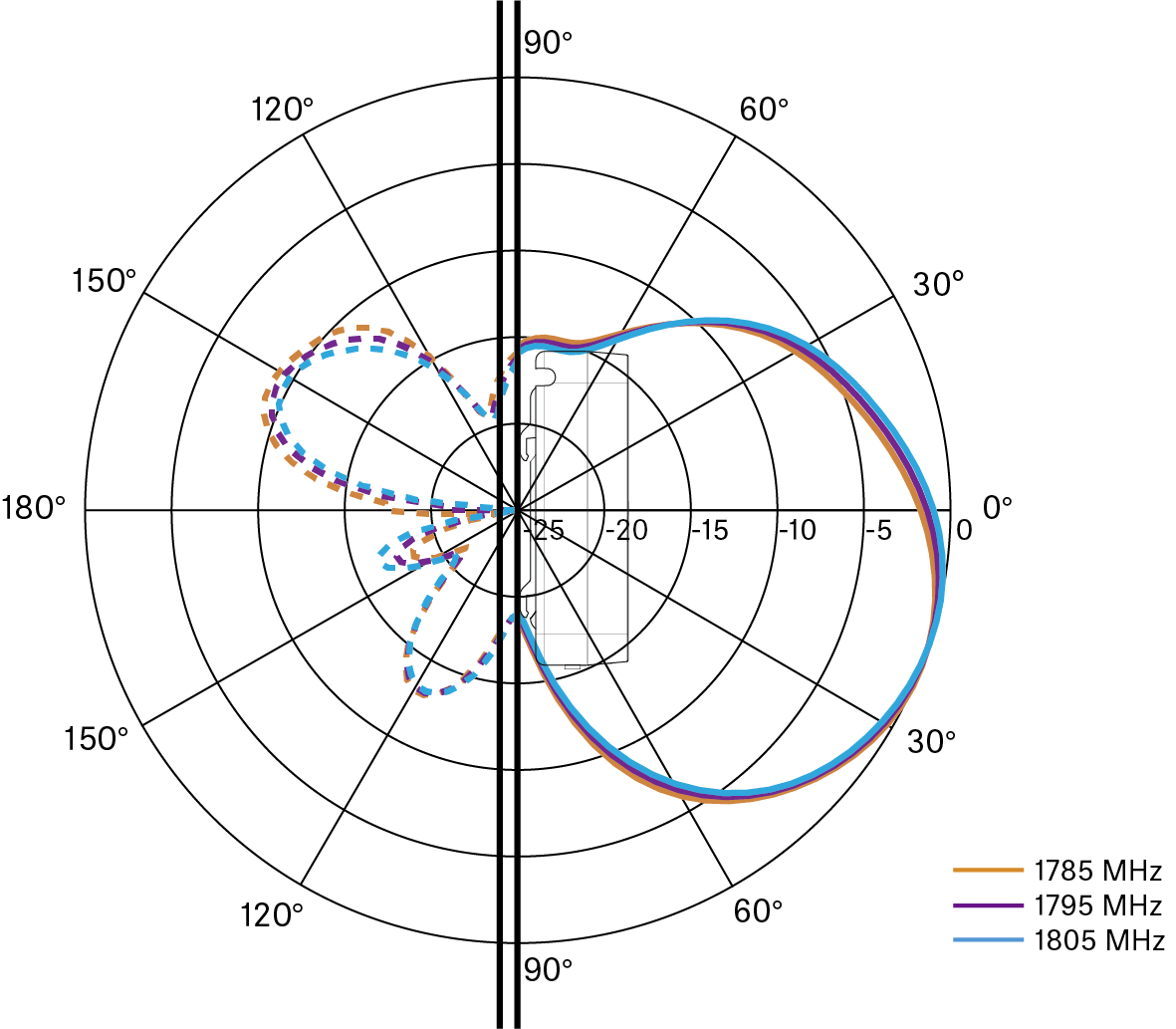

1G8 수직 [dB]

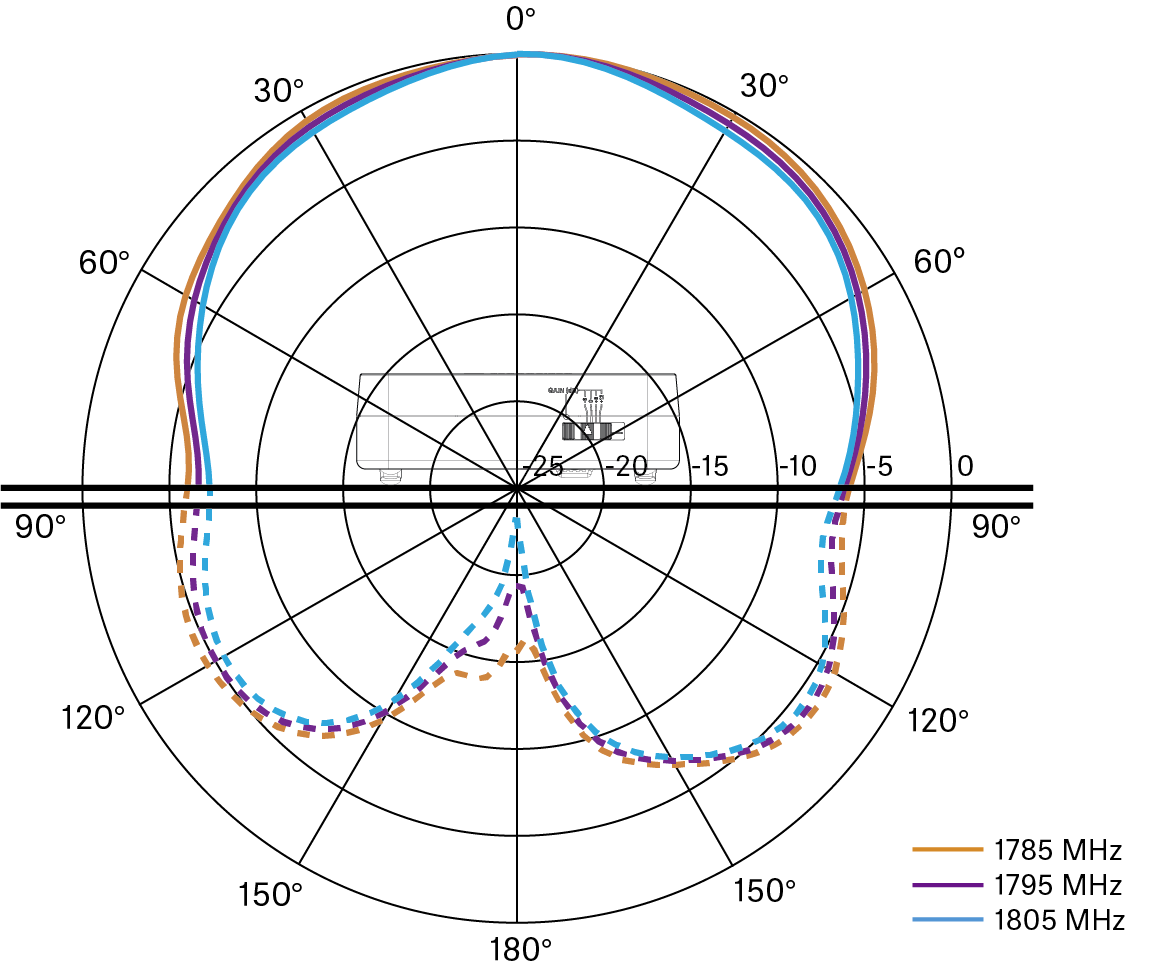

1G8 수평 [dB]
