Installer la TC Bar sur un support VESA

Le kit d’installation fourni permet de monter la TC Bar sur un support VESA.

Remarque :
Le support VESA n’est pas inclus dans la livraison et peut être acheté en option (Accessoires).

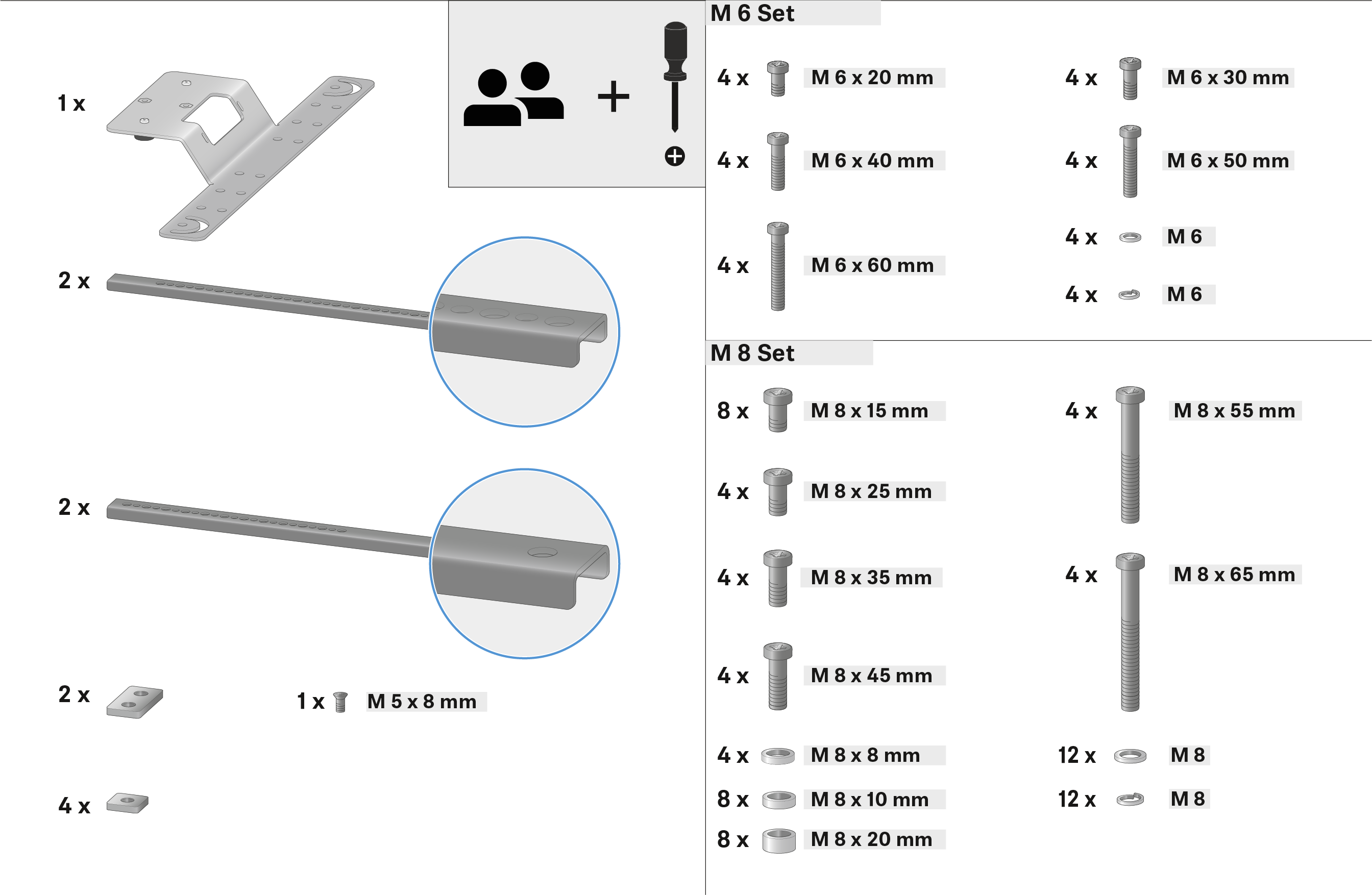

Contenu de la livraison



Remarque :

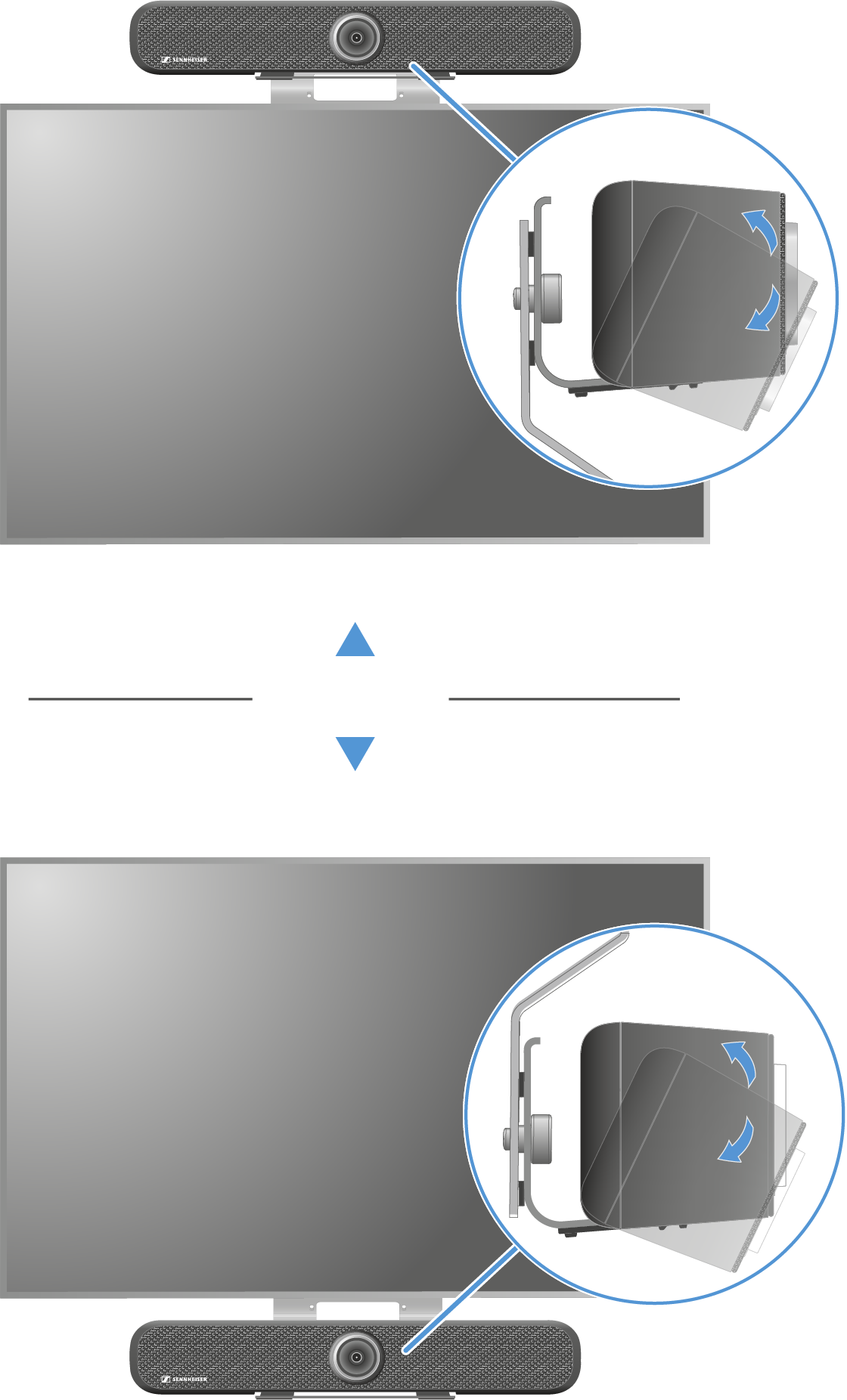

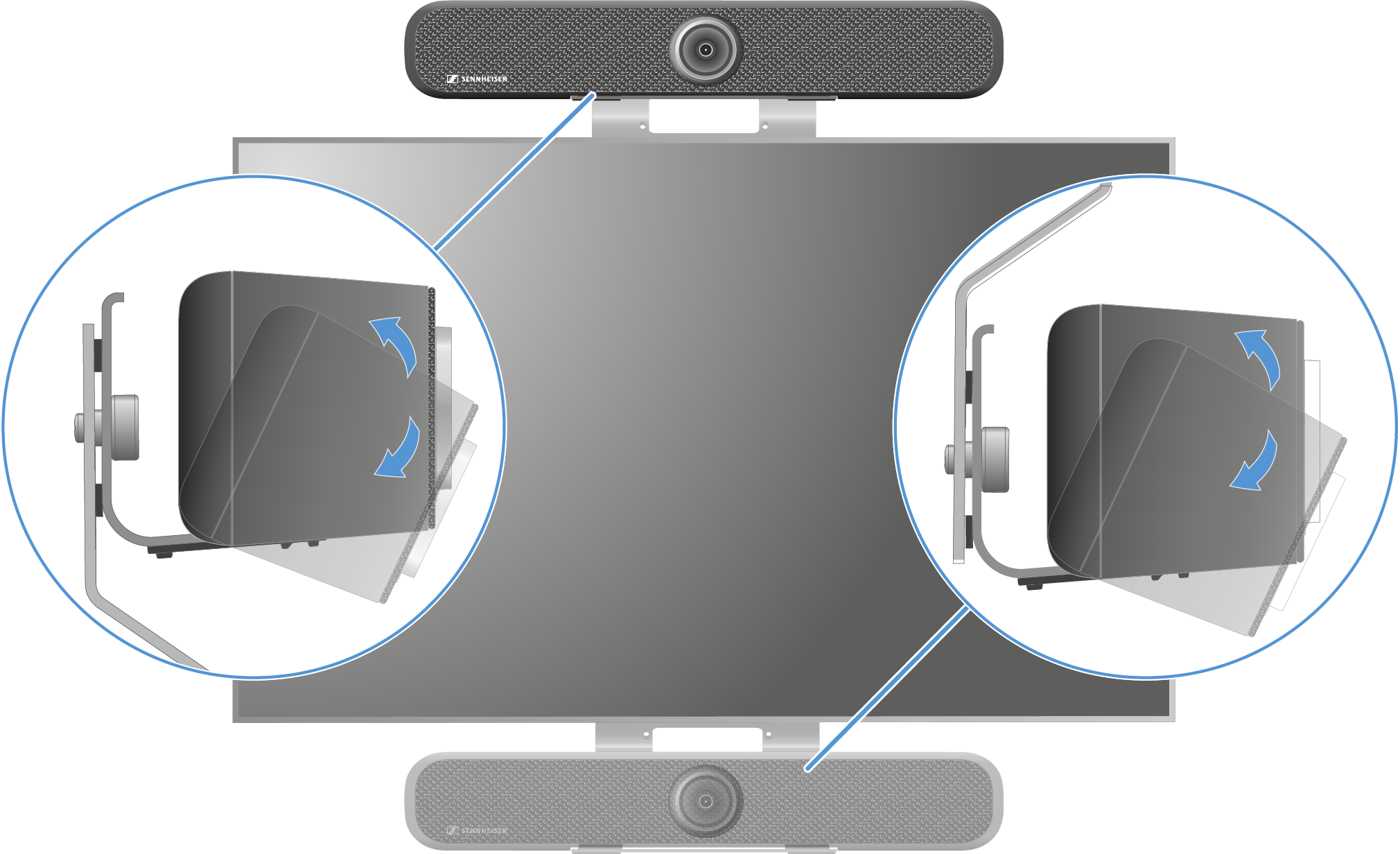

L’installation illustrée ici montre la variante avec positionnement au-dessus de l’écran. Pour une installation au-dessous de l’écran, veuillez suivre les instructions des étapes correspondantes.

Préinstaller le support VESA
Remarque :
L’installation doit être réalisée par un personnel qualifié.

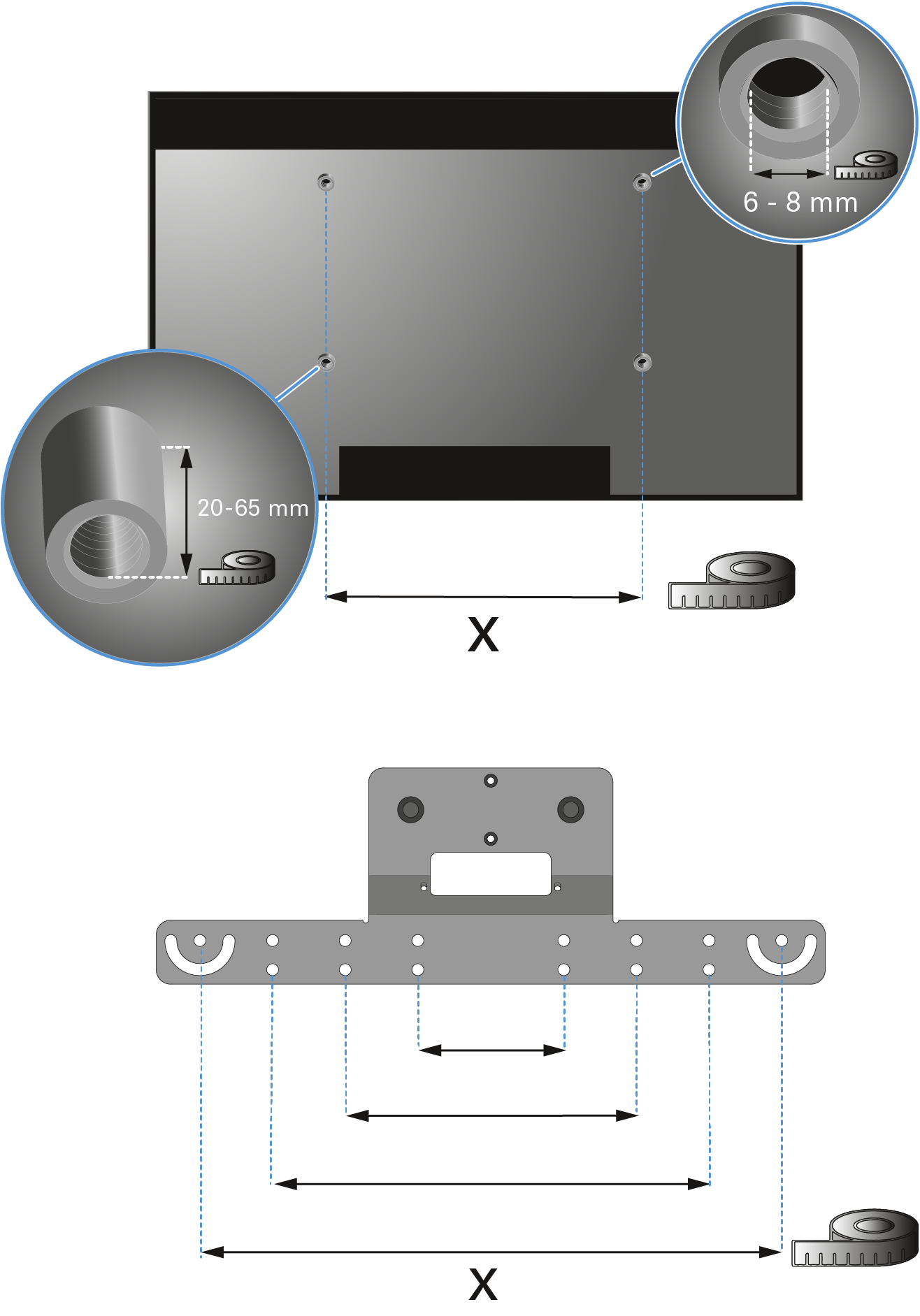

  1. Posez l’écran sur une surface souple et mesurez à l’arrière les distances entre les manchons filetés prévus pour le montage.
  2. Récupérez les vis filetées appropriées dans le kit d’installation.
    Remarque :
    Veillez à ce que le filetage soit identique et que la longueur des vis soit suffisante. En fonction de la taille et du modèle de l’écran, l’espacement et le diamètre du filetage peuvent varier.

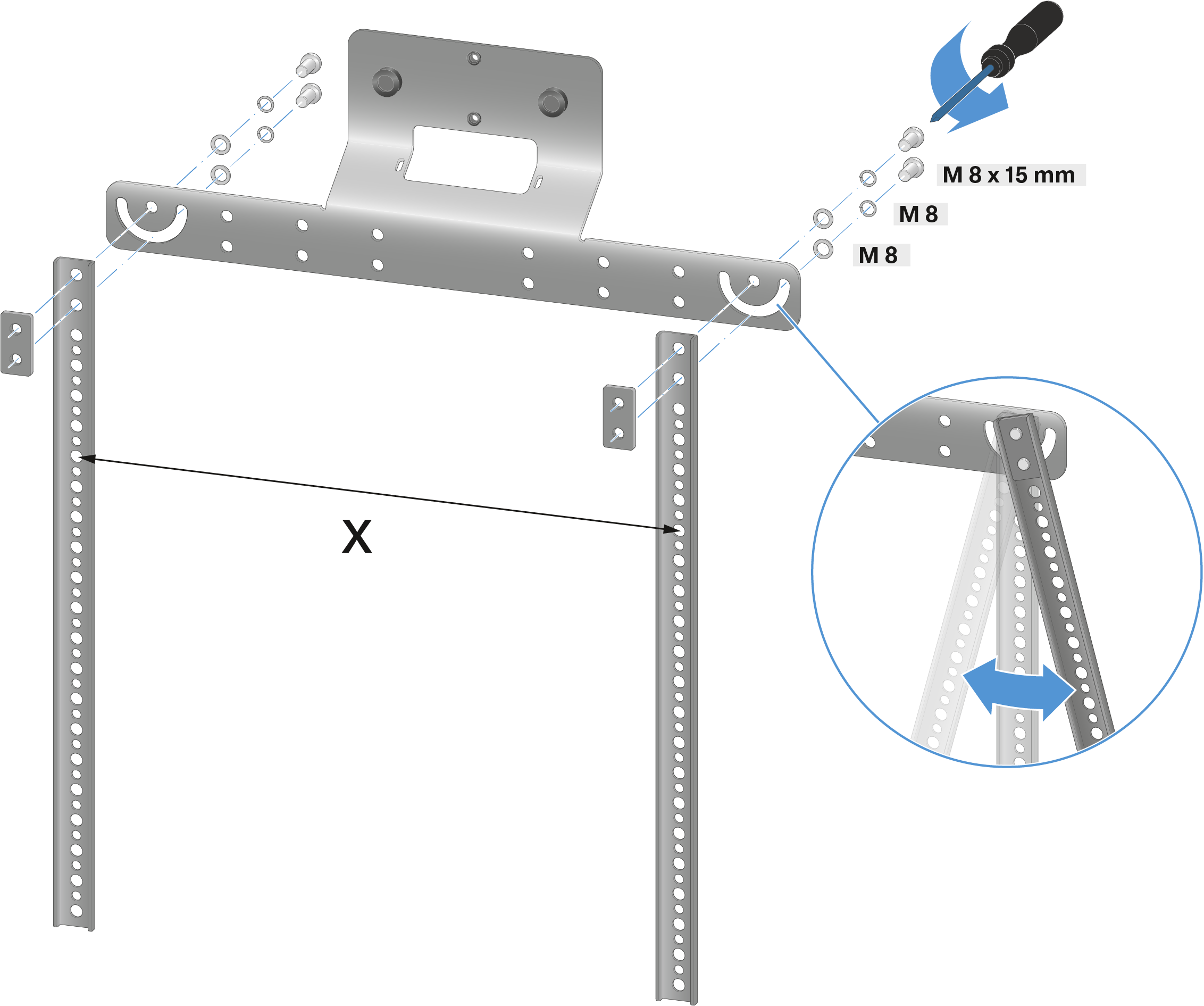

  3. Assemblez préalablement le support VESA avec les rails de jonction, comme le montre l’illustration.
    Remarque :
    Si l’écran est incliné, il est possible d’ajuster d’autant l’angle des entretoises.
    Le support VESA est désormais pré-assemblé. Il est prêt à être fixé à l’écran.
Fixer le support VESA à l’arrière de l’écran
Remarque :

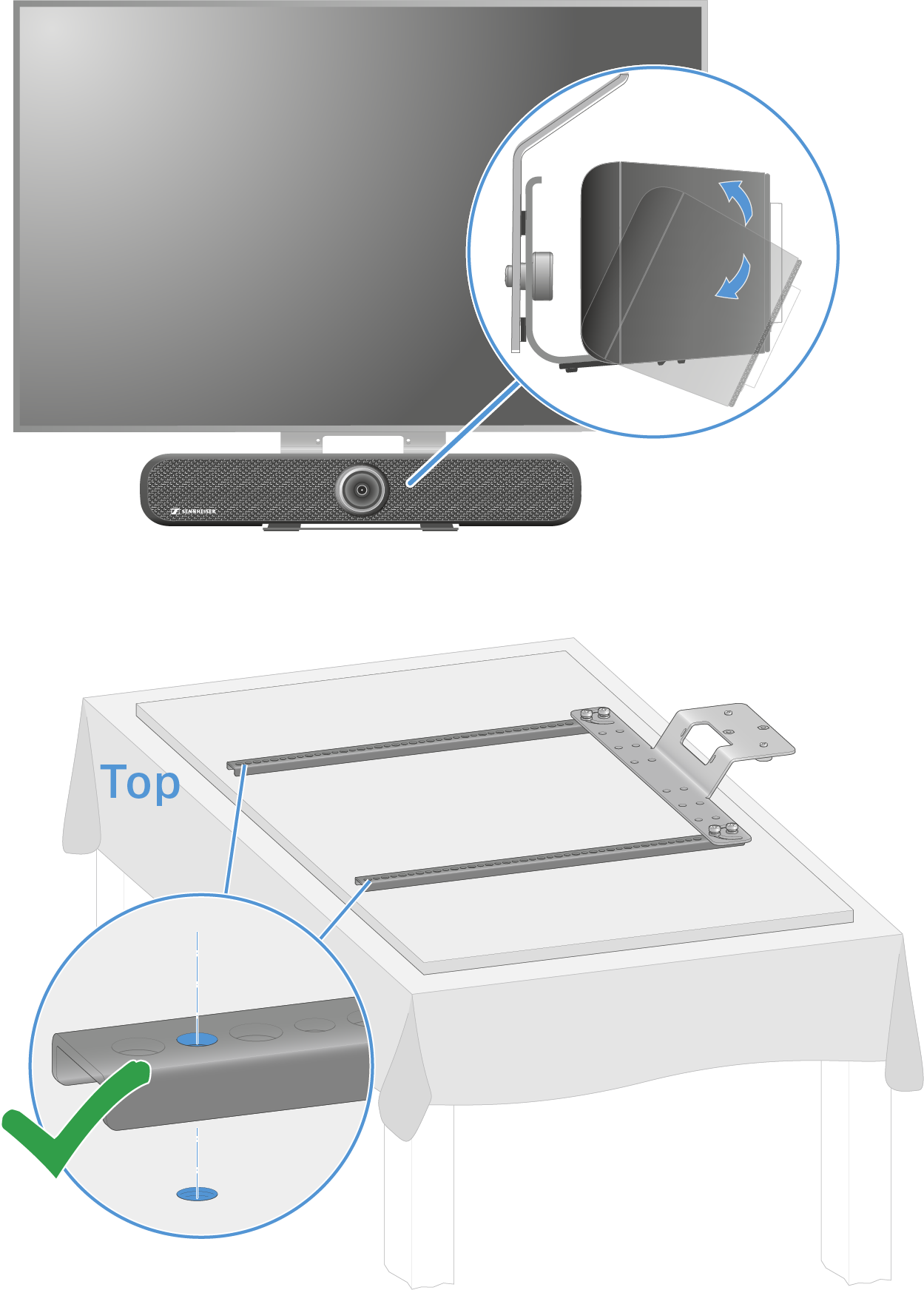

Lors de l’installation de la TC Bar au-dessous de l’écran, veuillez noter que le support VESA doit être placé sous l’écran. L’installation illustrée dans ce guide montre la variante avec positionnement au-dessus de l’écran.

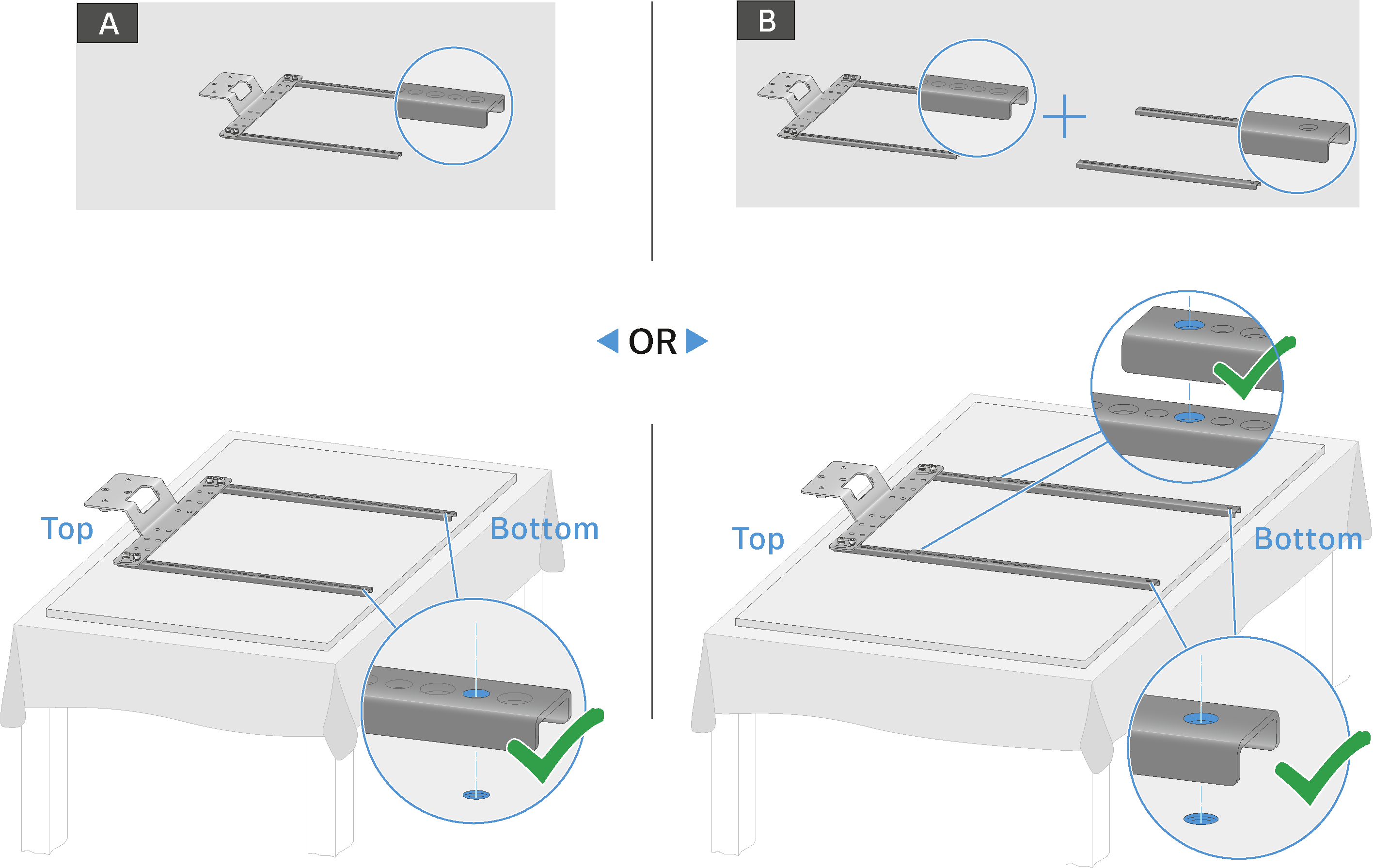

  1. Placez le support pré-assemblé au moyen d’entretoises métalliques à l’arrière de l’écran et déterminez si la longueur est suffisante pour la fixation :
    • A : Les entretoises métalliques sont suffisamment longues. Les trous prévus dans les entretoises métalliques correspondent aux trous filetés de l’écran.
    • B : Les entretoises métalliques ne sont pas suffisamment longues. Il est possible d’augmenter la longueur au moyen d’un système de rallonge.
  2. Vissez le support pré-assemblé avec les entretoises métalliques comme dans l’illustration :

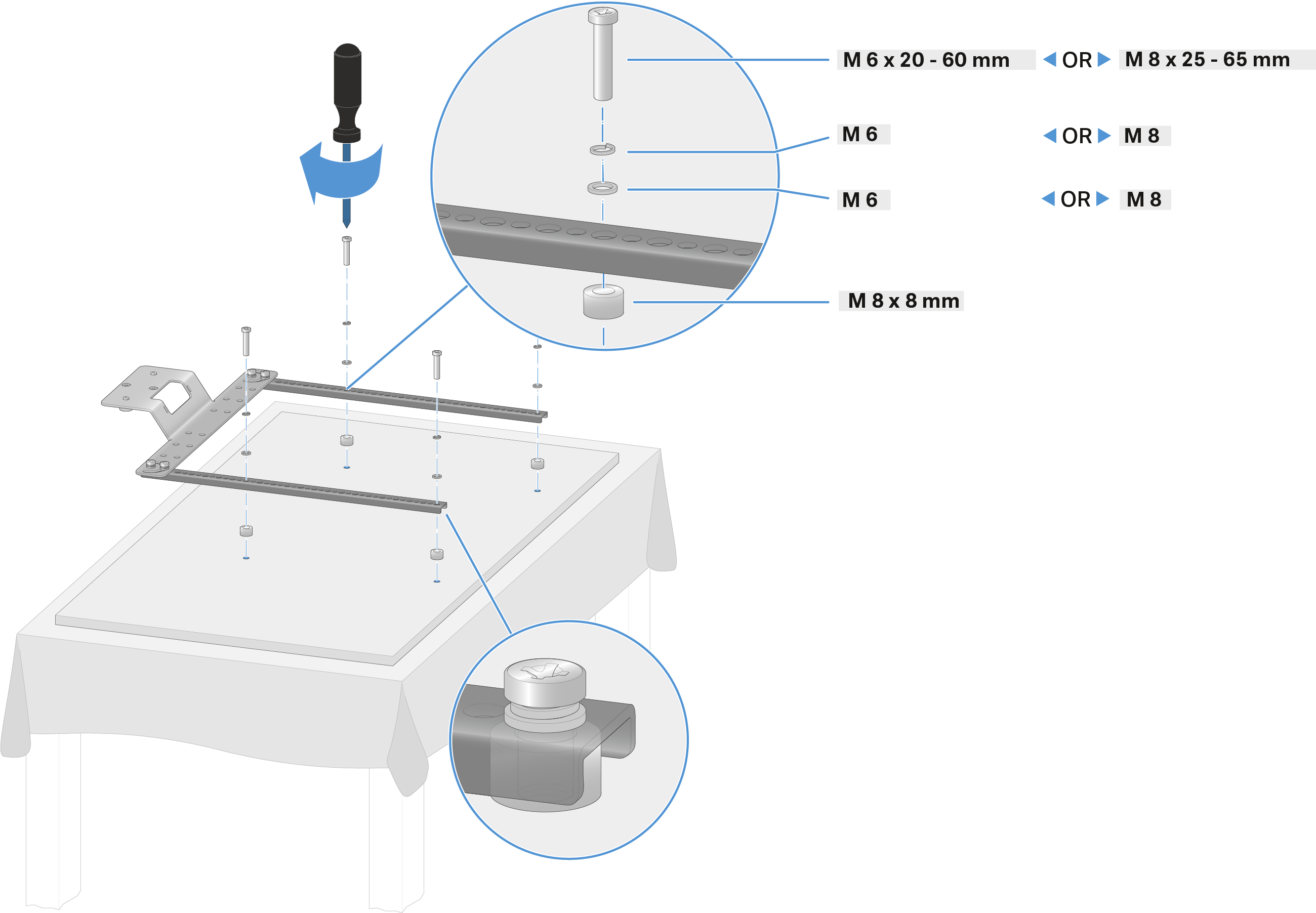

    • Variante A :

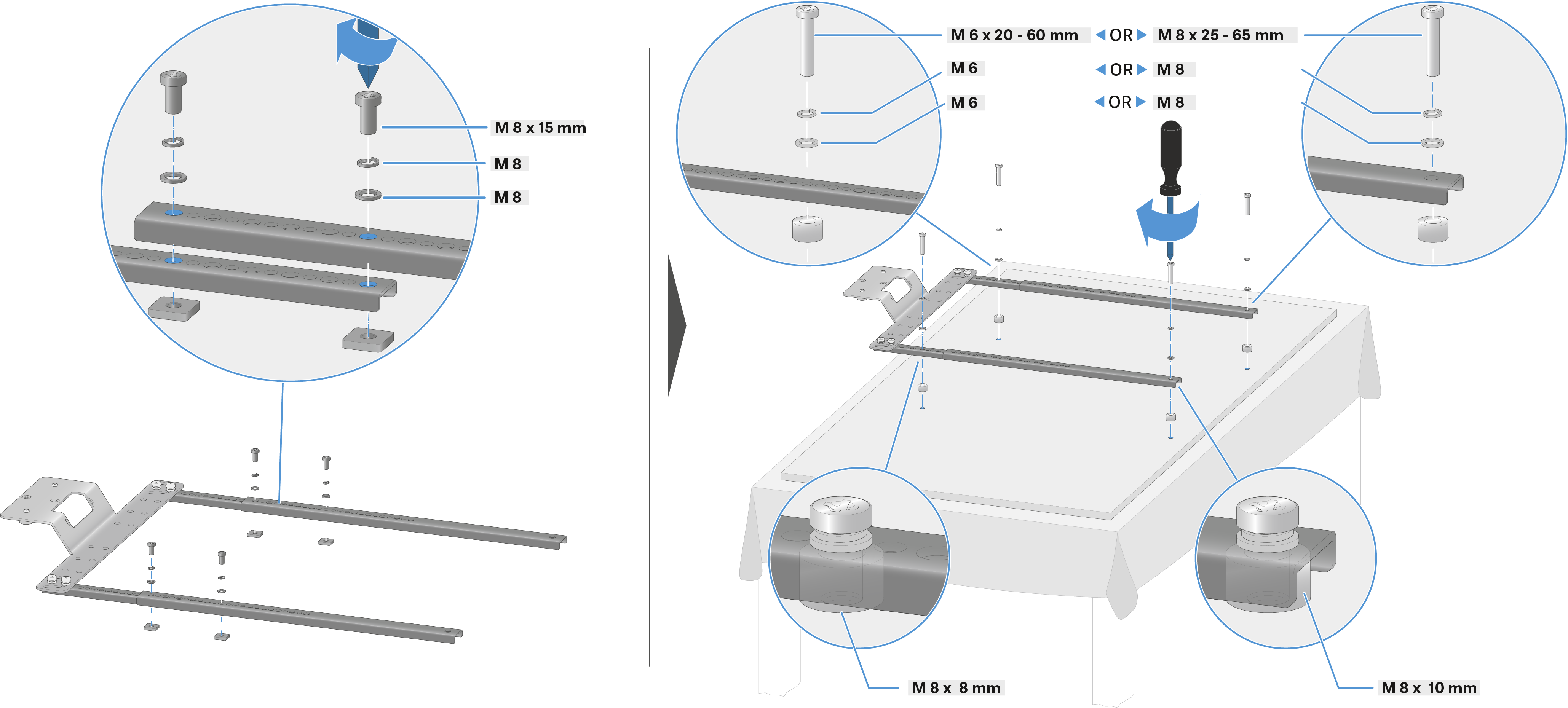

    • Variante B :

    Le support VESA est désormais fixé à l’arrière de l’écran.
Fixer la TC Bar et son support sur le support VESA
Remarque :
Pour cette étape, installez d’abord le support sur la TC Bar (voir Fixer la TC Bar au mur).
  1. Insérez le support fixé et la TC Bar dans le dispositif de suspension du support VESA :
    • A : Au-dessus de l’écran

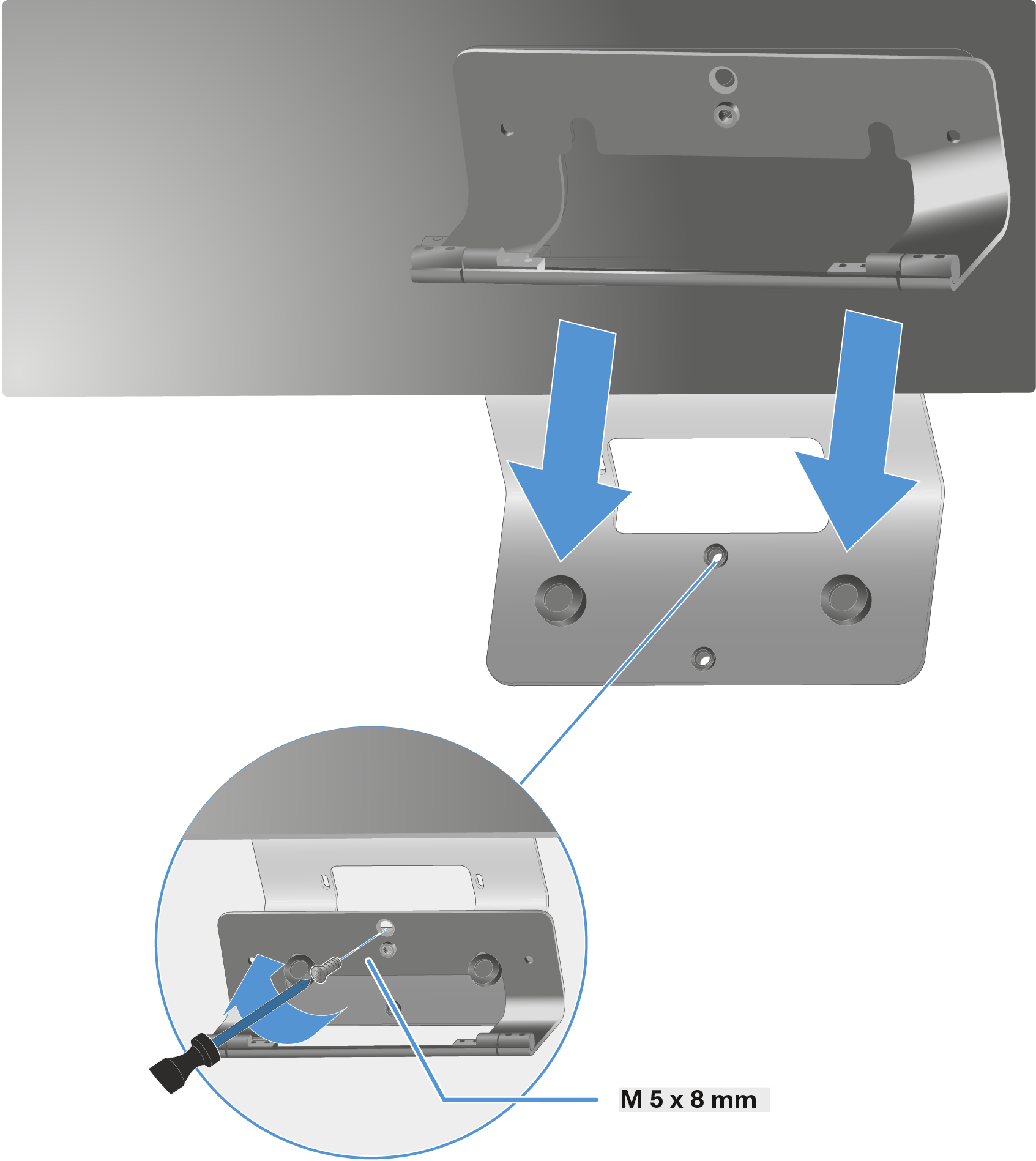

    • B : Au-dessous de l’écran

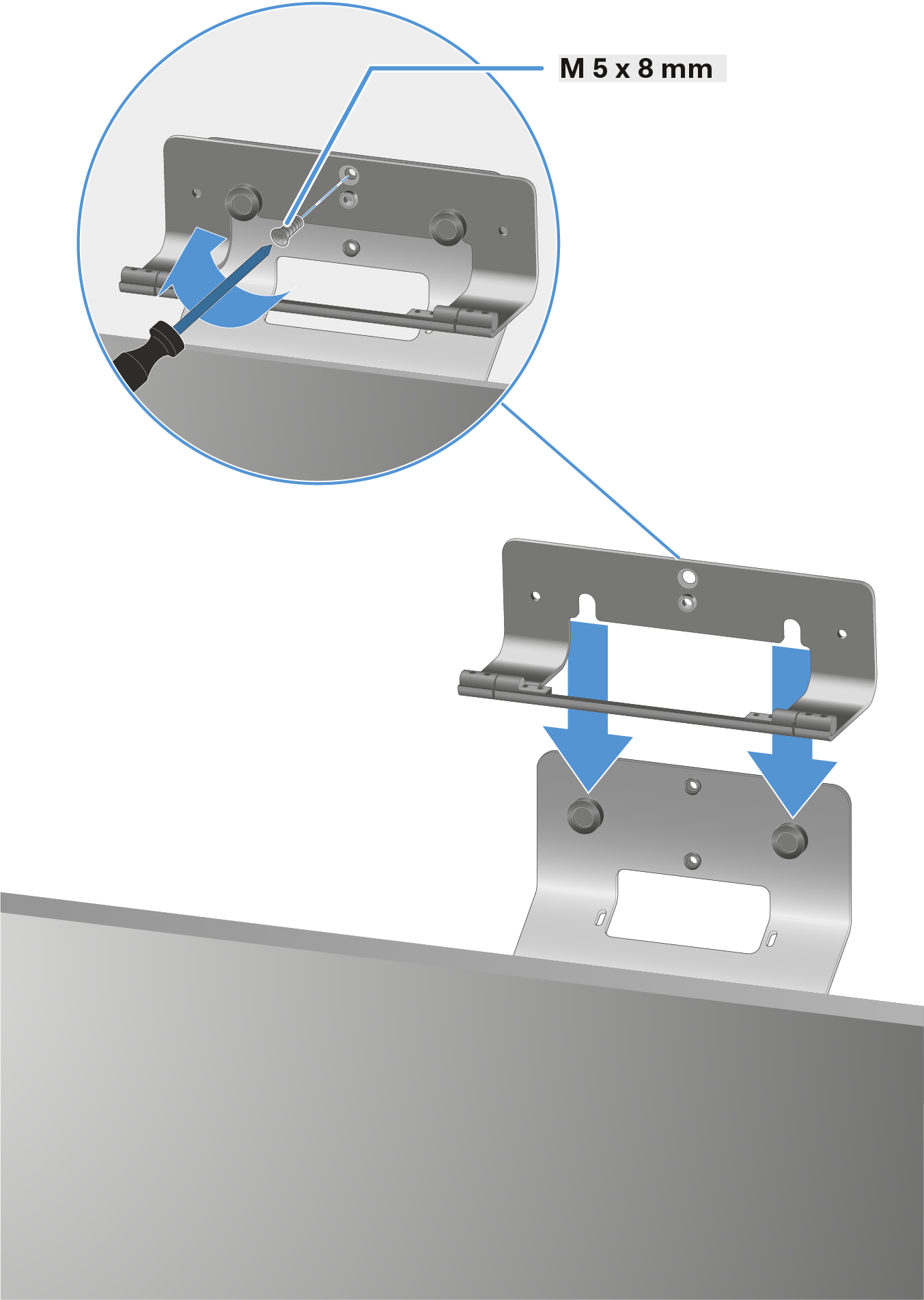

  2. Inclinez légèrement la TC Bar vers le bas et fixez le support avec une vis M5 x 8 mm sur le support VESA.
  3. Redressez la TC Bar et réglez l’angle approprié en fonction de la situation.
La TC Bar est désormais installée sur un support VESA.
