Premières étapes

Préparez l’utilisation de votre Base Station en quelques étapes.

Après avoir déballé la Base Station, vous devez mettre à jour le firmware avant d’activer une licence.

Si vous utilisez LinkDesk, la mise à jour est obligatoire avant toute activation d’une licence.

ATTENTION

L'activation de la licence nécessite une connexion Internet directe au dispositif

Pour activer la Base Station à l'aide du code de licence à 18 chiffres, une connexion Internet directe est requise.

Veuillez connecter votre Base Station directement à un réseau avec accès Internet via un switch ou un routeur. Pour plus d'informations, référez-vous au chapitre Connexion à un réseau.

Les connexions directes via un ordinateur portable, etc. ne sont pas prises en charge pour l'activation !

Internet n'est requis qu'une seule fois pour l'activation.

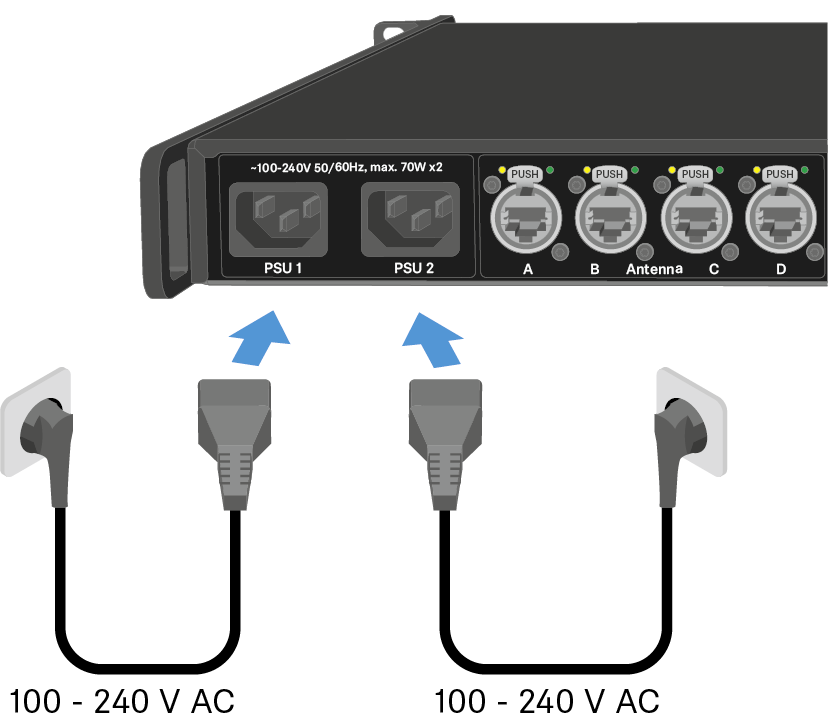

Pour connecter la Base Station au secteur :

Connectez un câble secteur à la prise d’alimentation située à l’arrière de la Base Station.
Connectez la fiche secteur du câble à une prise de courant murale appropriée.
La Base Station est reliée à l’alimentation électrique.

Pour connecter la Base Station à un réseau :

Branchez une extrémité du câble réseau à la prise de l’élément de commande.
Branchez l’autre extrémité du câble réseau sur un switch, un routeur ou directement sur un ordinateur.

La Base Station a besoin d’un accès direct à Internet !

La Base Station a été connectée à un réseau.

Pour mettre à jour le firmware :

Si vous souhaitez utiliser Spectera WebUI, tout dépend de la version initiale du firmware :
- Pour le firmware ≤ 0.8.x, utilisez https://deviceIP/specteracontrol/index.html.
- Pour le firmware ≥ 1.x.x, utilisez https://deviceIP/.

  L’IP de l’appareil peut être trouvée ici : Réseau.
Dans certains cas, le navigateur Internet peut avoir des difficultés à afficher la page. Veuillez utiliser le logiciel LinkDesk.
Si vous souhaitez utiliser le logiciel gratuit LinkDesk : Téléchargez-le depuis le site Web de Sennheiser sennheiser.com/linkdesk.
La mise à jour est obligatoire avant toute activation d’une licence.

Votre Base Station est à jour.

Vous pouvez à présent ajouter une licence, voir Activation d’une licence (général).
