Câble de rallonge pour antenne

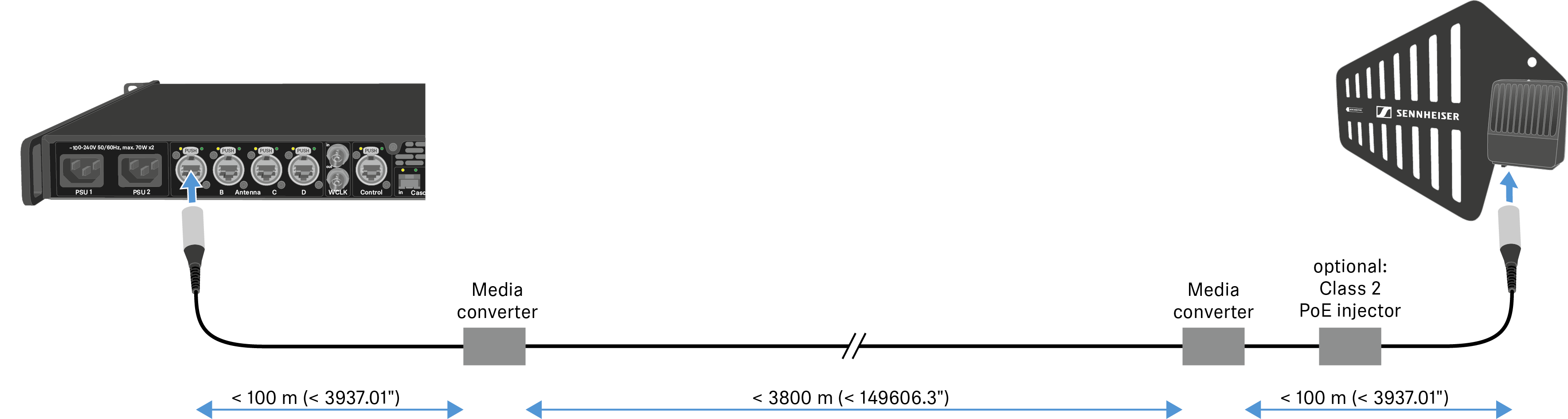

Grâce aux câbles à fibre optique et aux convertisseurs de média, il est possible d’obtenir des distances de câble plus importantes.

Les convertisseurs recommandés ont été testés par Sennheiser sur une distance totale de 4 km (157 480,31").

Nous recommandons uniquement les convertisseurs suivants pour un fonctionnement entièrement testé :

Base Station:

Ne pas utiliser de convertisseurs avec PoE pour le raccordement à la Base Station !
- Lantronix M/GE-T-SFP-01
DAD:
- Lantronix M/GE-PSW-PSE-01 (avec PoE uniquement pour DAD)
- Lantronix M/GE-T-SFP-01 (nécessite un injecteur PoE de classe 2 capable d’alimenter le DAD (consommation électrique < 6,5 W))
- Barnfind Technologies BarnColor 4xEth (avec PoE uniquement pour DAD)
- StarTech.com Industrial PoE Media Converter (Product ID: IMC1GSFP30W)(avec PoE uniquement pour DAD)

Le convertisseur de média ne doit pas disposer de fonction switch.
