Connexion audio via Dante®

Vous pouvez recevoir et émettre de l’audio via Dante®.

Pour connecter l’audio via Dante® :

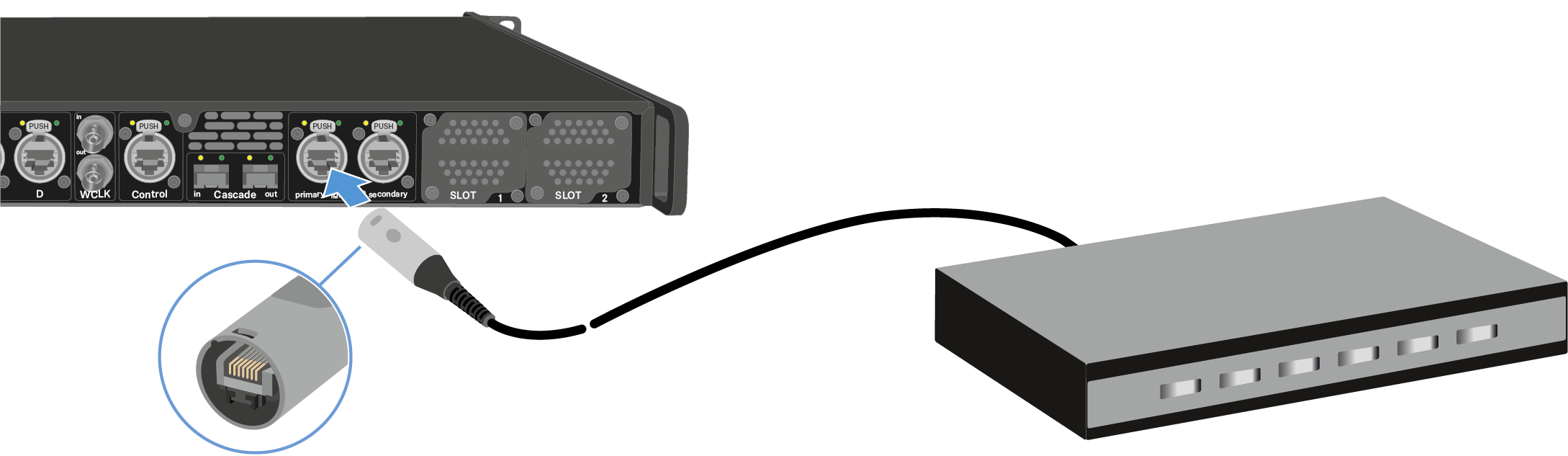

Branchez une extrémité du câble RJ45 renforcé à la prise Dante® primaire.
Branchez l’autre extrémité sur un routeur.
Téléchargez le contrôleur Dante®.
Il s’agit généralement d’un ordinateur hôte (PC ou Mac) sur lequel est installée l’application logicielle du contrôleur Dante®. Cette application configure et commande l’ensemble des appareils Dante® et les diffusions audio au sein du réseau.

Des informations sur les paramètres du contrôleur Dante et du protocole réseau Dante® sont disponibles sur le site Web d’Audinate : audinate.com.

La Base Station peut recevoir et émettre de l’audio via Dante®.

Mode réseau partagé

En mode réseau partagé, le réseau de contrôle et le réseau Dante® utilisent la même infrastructure de réseau physique.

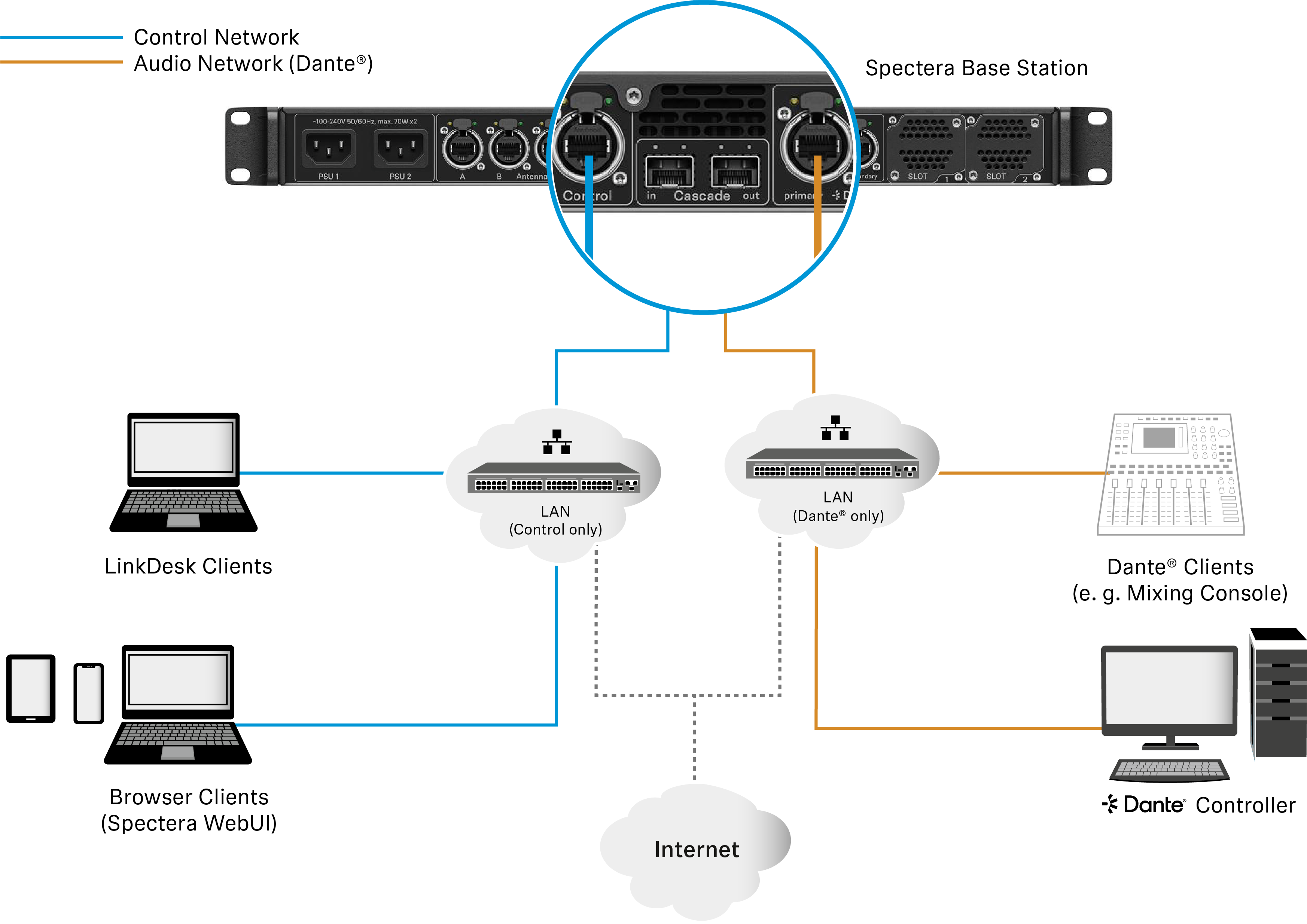

Mode réseau fractionné

En mode réseau fractionné, le réseau de contrôle et le réseau Dante® utilisent des infrastructures de réseau physique différentes.

Pour de plus amples informations, veuillez vous référer au Guide réseau.
