Câble de rallonge pour antenne

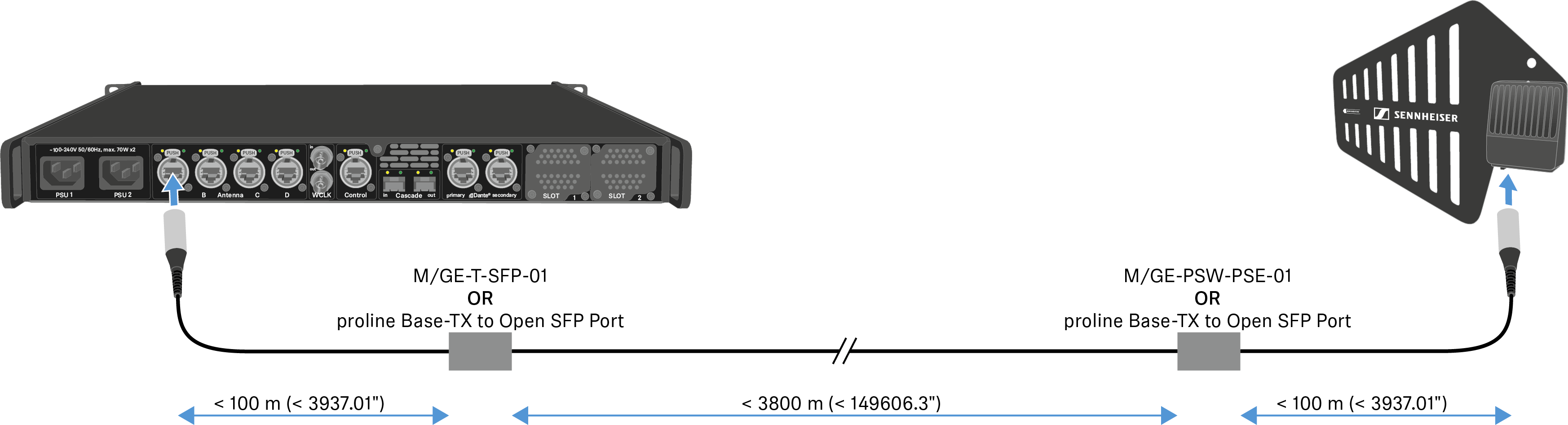

Grâce aux câbles à fibre optique et aux convertisseurs de média, il est possible d’obtenir des distances de câble plus importantes.

Les convertisseurs recommandés ont été testés par Sennheiser sur une distance totale de 4 km (157 480,31").

Nous recommandons uniquement les convertisseurs suivants pour un fonctionnement entièrement testé :

Il est obligatoire d’utiliser les convertisseurs de média par paires.

Lantronix M/GE-PSW-PSE-01 (avec PoE pour DAD) ou
Lantronix M/GE-T-SFP-01 (nécessite un injecteur PoE de classe 2 capable d’alimenter le DAD (consommation électrique < 6,5 W)) ou
ProLabs 10/100/1000Base-TX(RJ-45) to Open SFP Port POE+ Media Converter (C-GMC-SFP-POE+, avec PoE pour DAD)

Le convertisseur de média ne doit pas disposer de fonction switch.
