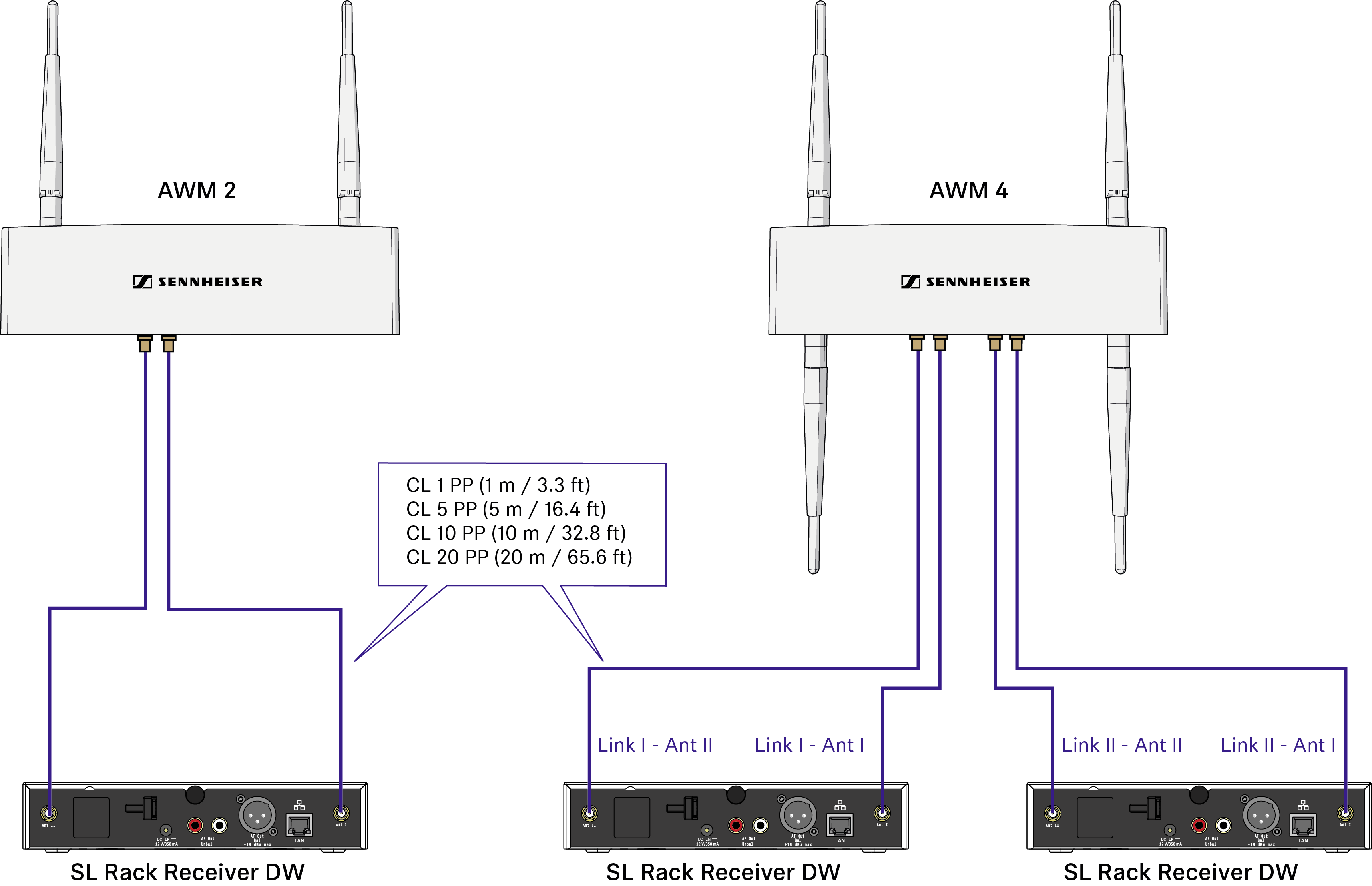

Option 1 : raccorder directement les antennes murales AWM 2 ou AWM 4 sur le ou les récepteurs

Perte de signaux due aux câbles de rallonge

Dans ce scénario, l'utilisation de câbles de rallonge peut entraîner, en fonction de la longueur de câble, des pertes de puissance d'émission lors du montage d'antennes murales.

Vous pouvez compenser ces pertes en adaptant en conséquence la puissance d'émission du récepteur.

Respectez les niveaux minimum de puissance d'émission suivants (SL Rack Receiver DW : menu System Settings -> RF Power) pour les longueurs de câble respectives :

• 5 m de longueur de câble ->Level 1 au moins
• 10 m de longueur de câble -> Level sélectionné +1, au moins Level 2
• 20 m de longueur de câble -> Level sélectionné +1, au moins Level 3
• À partir de 25 m de longueur de câble -> Level sélectionné +2, au moins Level 4

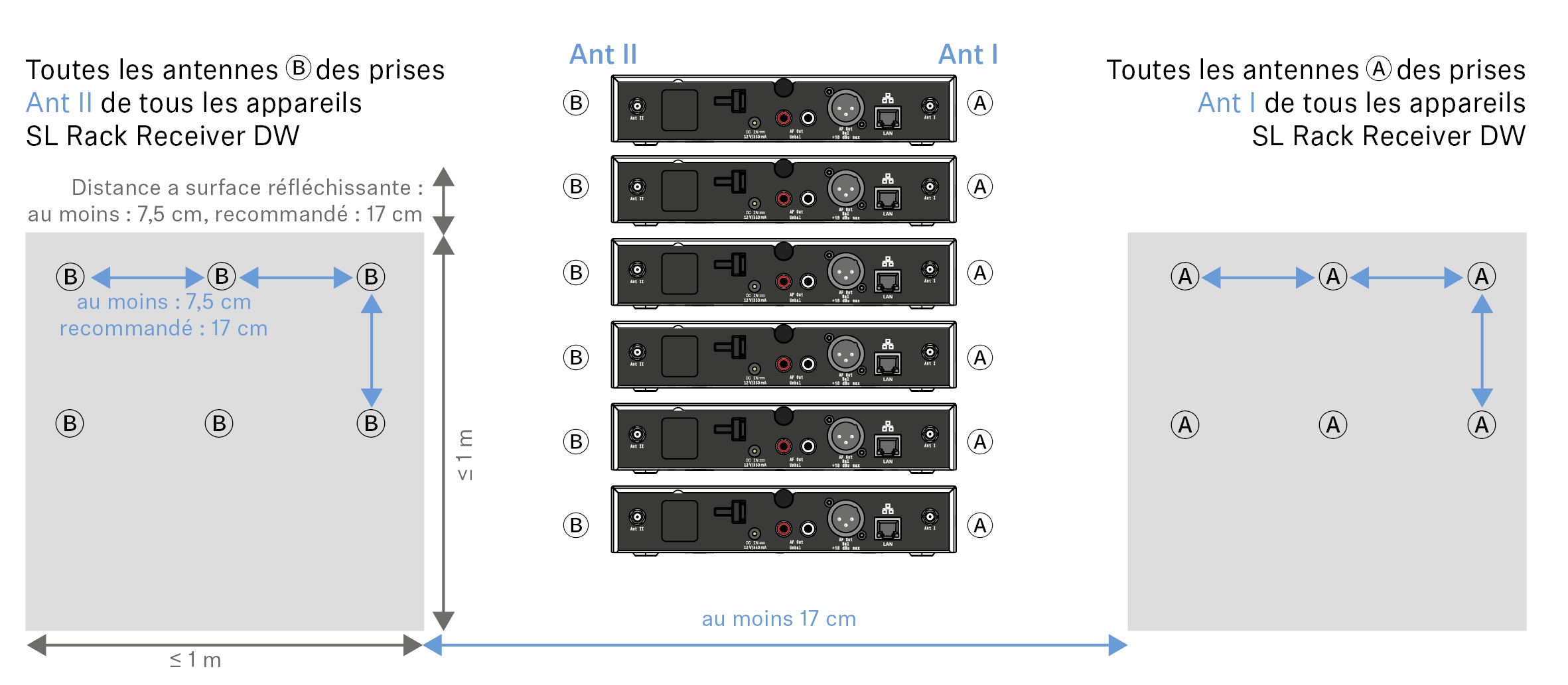

Distances entre les antennes et ligne de visée directe

Si vous souhaitez utiliser plusieurs antennes murales (AWM 2 ou AWM 4) dans une même pièce ou si vous envisagez un montage individuel des antennes, veuillez tenir compte des aspects suivants :

• Positionnez toutes les antennes très près les unes des autres.
• Veillez à ce que les distances entre toutes les antennes soient identiques et correspondent exactement à celles à l'arrière du récepteur ou sur l'antenne murale AWM 2 ou AWM 4.

Si possible, regroupez les antennes de la manière suivante :

• Toutes les antennes A des prises ANT I des récepteurs dans un même groupe en suivant les indications ci-dessus
• Toutes les antennes B des prises ANT II des récepteurs dans un même groupe en suivant les indications ci-dessus

• Lorsque vous utilisez plusieurs antennes murales AWM 2 ou AWM 4, veillez à ce que les distances entre toutes les antennes soient identiques :

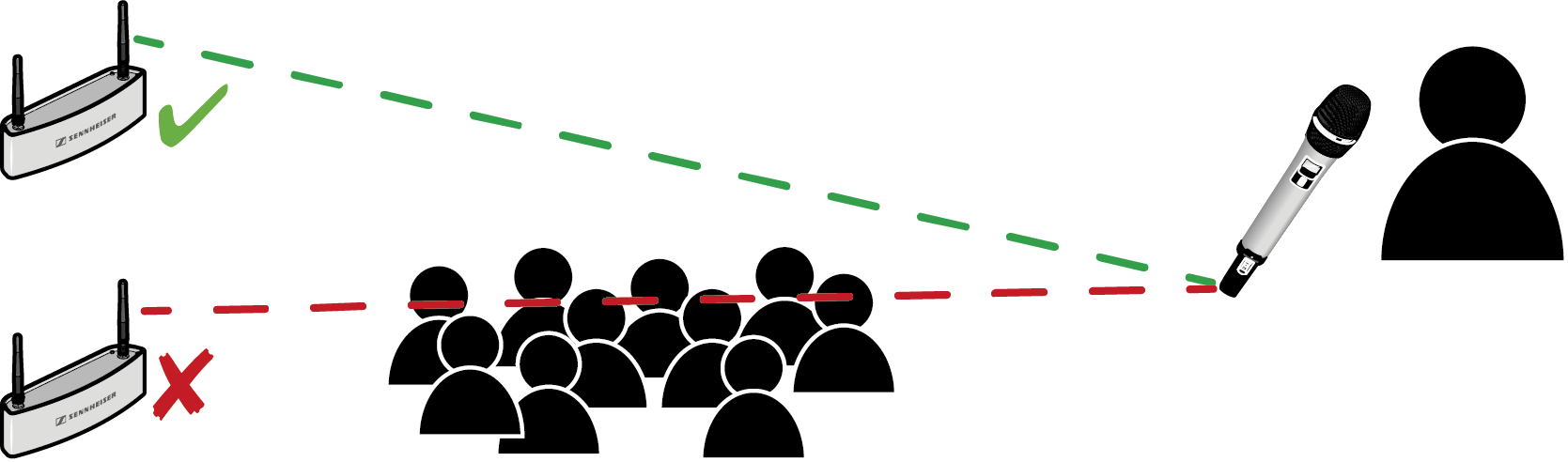

• Dans la mesure du possible, positionnez les antennes de sorte à garantir une ligne de visée directe, sans obstacles, entre les émetteurs et les antennes.
