Effectuer un test de réception avec le SL Rack Receiver DW sur l'appareil

Pour réaliser un test de réception sur l'appareil :
  1. Allumez l'émetteur et le récepteur de la liaison radio que vous souhaitez vérifier.
  2. Allumez également tous les autres appareils que vous souhaitez utiliser dans l'environnement de fonctionnement.
  3. Dans le menu System Settings du récepteur, sélectionnez l'option Walk Test.

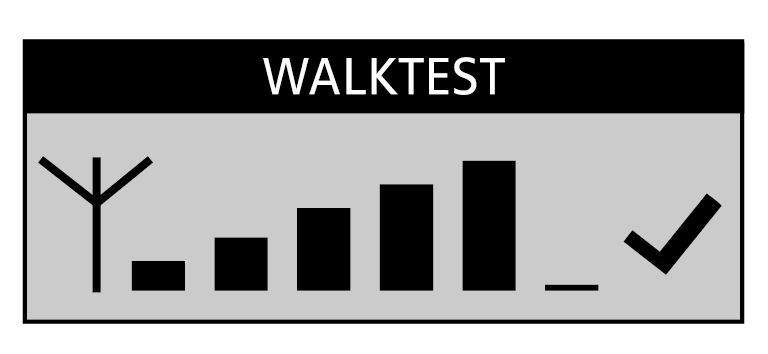

    L'affichage du niveau du signal radio s'affiche sur l'écran du récepteur ainsi que sur l'écran de l'émetteur.

  4. Déplacez-vous dans l'environnement de fonctionnement avec l'émetteur.
    L'affichage du niveau du signal radio sur l'écran du récepteur ainsi que sur l'écran de l'émetteur est constamment mis à jour.
  5. Observez l'affichage du niveau du signal radio :
    Une bonne qualité de réception est indiquée par une coche.

    L'absence de coche indique que la qualité de réception est suffisante.
    Si, dans une position quelconque, la qualité de réception est critique, un triangle d'avertissement s'affiche sur l'écran.

    Ce triangle d'avertissement reste affiché sur l'écran même si la qualité de réception s'améliore ensuite.
    NO LINK en cas de défaillance de la liaison radio, l'écran du récepteur change de fond clair à fond foncé et No Link apparaît sur l'écran.
  6. Appuyez sur la touche ESC du récepteur pour terminer le test de qualité de réception.

Si le résultat obtenu du test de réception n'est pas satisfaisant, prenez les mesures suivantes pour améliorer la qualité de réception :

  • Si possible, positionnez les récepteurs à un autre emplacement de sorte qu'il y ait toujours une ligne de visée directe entre les antennes réceptrices et l'émetteur appairé.
  • Si possible, éliminez tout obstacle entre l'émetteur et les antennes réceptrices.
  • Si vous montez des récepteurs dans un rack, il est conseillé de monter leurs antennes bâtons à l'avant du rack en utilisant le kit de montage en rack GA 4.
  • Si nécessaire, ajustez la puissance d'émission éventuellement sélectionnée à la main dans le menu System Settings -> RF Power du récepteur. Vous trouverez des informations supplémentaires sous Multi-Room Mode.
