Signification des LED du Transmitter



AVIS :

Il est possible d'éteindre les LED du Transmitter individuellement lorsqu'elles sont connectées au Receiver. Il est ainsi possible d’éviter tout clignotement indésirable dans la vidéo.

Ouvrez simplement l'un des menus du Transmitter, naviguez jusqu'à l’option « LED Lights » et confirmez la sélection en tapant. Appuyez ensuite sur « On » ou « Off » pour activer/désactiver cette fonction pour le Transmitter concerné. (Reportez-vous à la section Afficher le menu du Transmitter, parcourir les options de menu et définir les paramètres)

Les LED du Transmitter se réactivent automatiquement lorsque la connexion au Receiver est interrompue ou que l'alimentation électrique est coupée. Cela permet de s’assurer que le statut de l'appareil est identifiable.

1 LED relative au statut du chargement
2 LED relative au statut de la connexion
3 LED d'enregistrement

LED relative au statut du chargement

La LED de statut de chargement indique le niveau de chargement du Transmitter.

La LED est allumée en vert :
  • Le niveau de chargement de la batterie est compris entre 100 et 51 %.

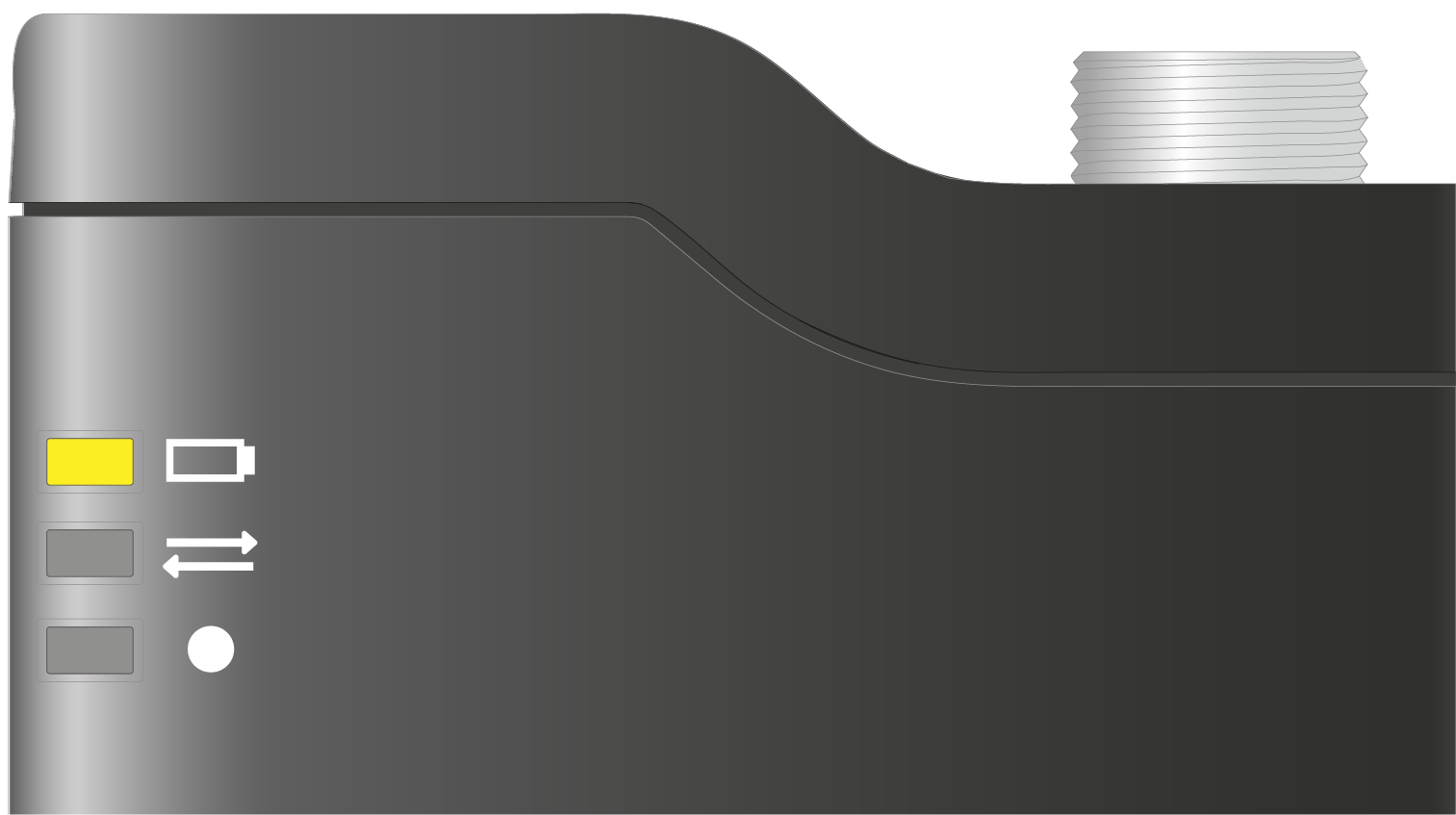

La LED est allumée en jaune :
  • Le niveau de chargement est compris entre 50 et 11 %.

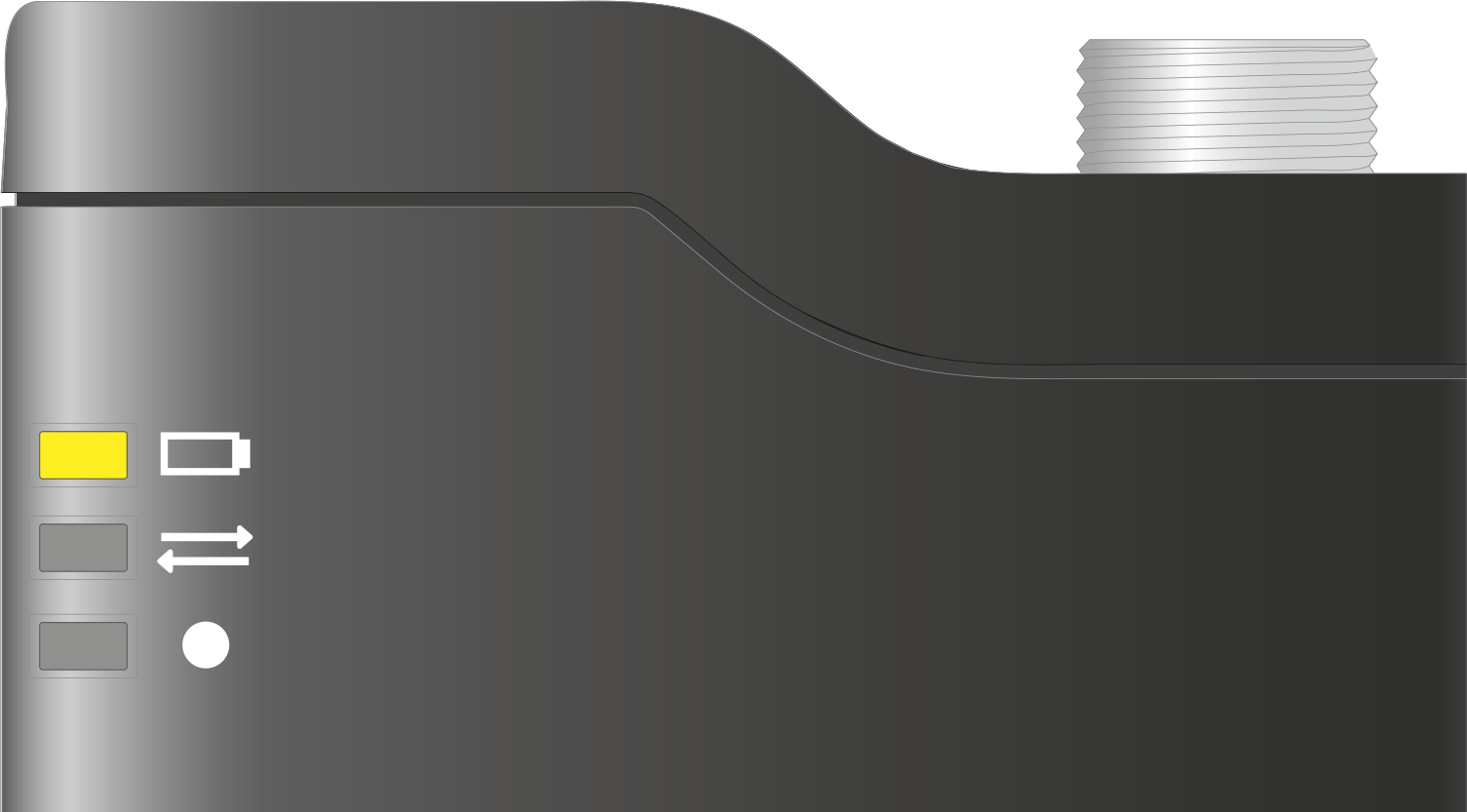

La LED clignote en jaune :
  • La batterie est en cours de charge.
La LED clignote en rouge :
  • Le niveau de chargement est compris entre 10 et 1 %.

LED relative au statut de la connexion

La LED relative au statut de la connexion affiche des informations sur l’appairage du Transmitter avec le Receiver.

La LED est allumée en vert :
  • Le Transmitter est connecté au Receiver.
La LED est allumée en rouge :
  • Le Transmitter n’est pas connecté au Receiver.
La LED clignote en rouge :
  • La liaison est faible, mais toujours présente. Des pertes de connexion peuvent avoir lieu.
La LED est allumée en bleu :
  • Le mode Bluetooth® est actif, mais aucun appareil n’est connecté.
La LED clignote en bleu :
  • Mode de couplage actif.

LED d’enregistrement

La LED d’enregistrement affiche des informations sur le statut d’un enregistrement actif ou de la mémoire (reportez-vous à la section Démarrer/arrêter/mettre en sourdine un enregistrement).

La LED est allumée en jaune :
  • Le Transmitter est mis en sourdine.

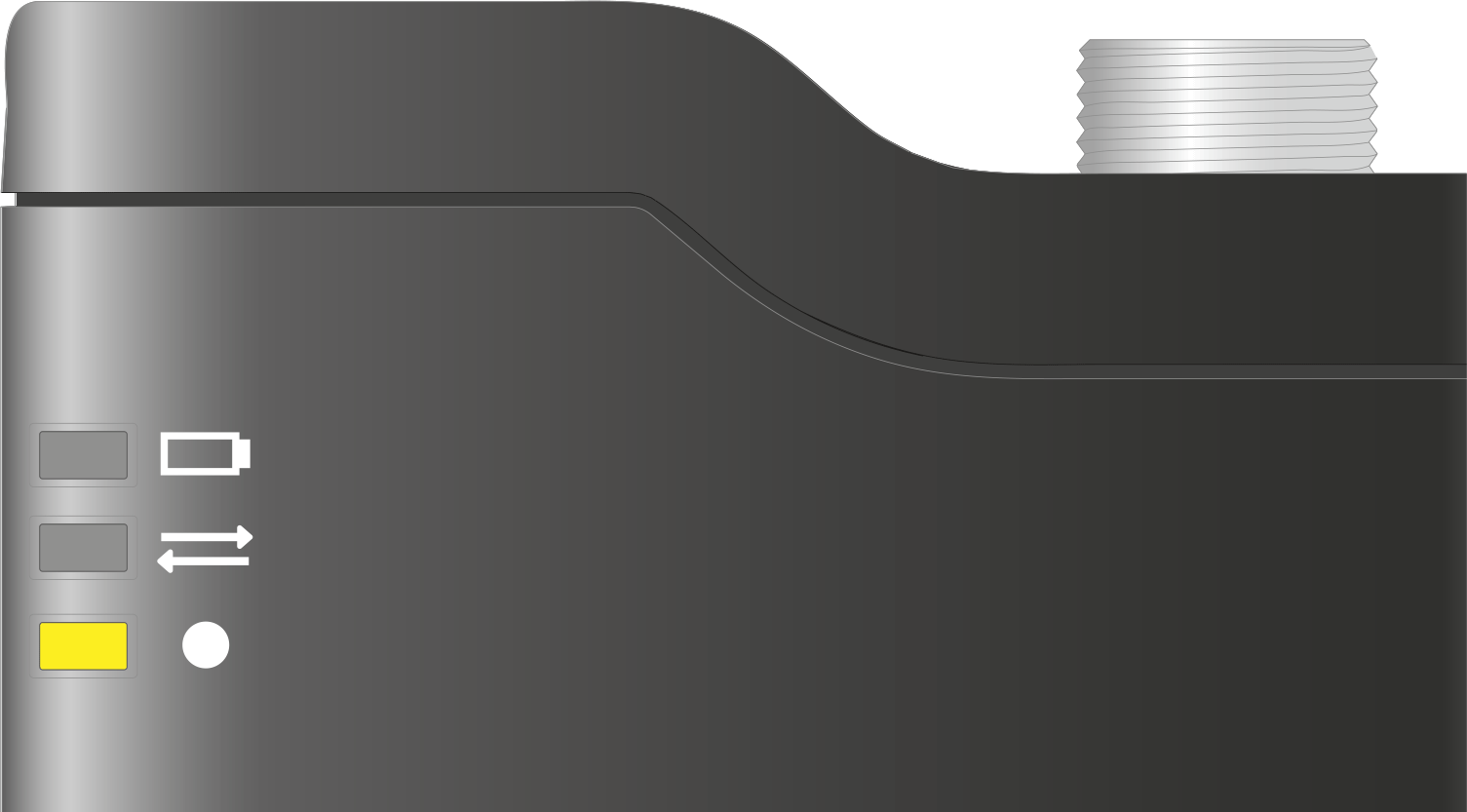

La LED clignote en jaune :
  • Avertissement d’écrêtage/Volume trop élevé.
La LED est allumée en rouge :
  • Le Transmitter enregistre/Enregistrement en cours.
La LED clignote en rouge :
  • La mémoire est pleine.

Réglage du gain

La LED relative au statut du chargement clignote en vert :
  • Statut du niveau de gain + 6 dB
La LED relative au statut de la connexion clignote en vert :
  • Statut du niveau de gain 0 dB

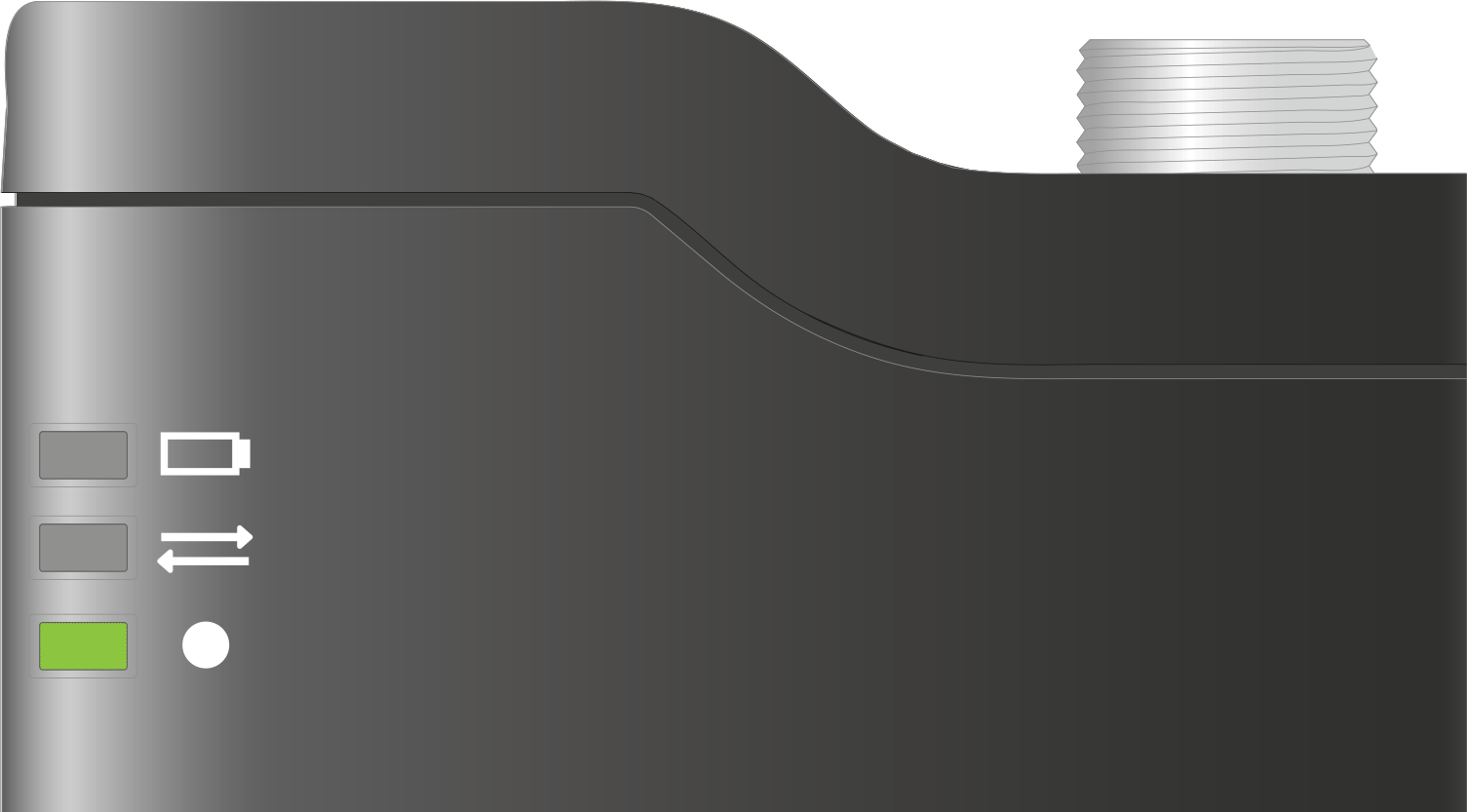

La LED d’enregistrement clignote en vert :
  • Statut du niveau de gain -6 dB

Autres voyants LED

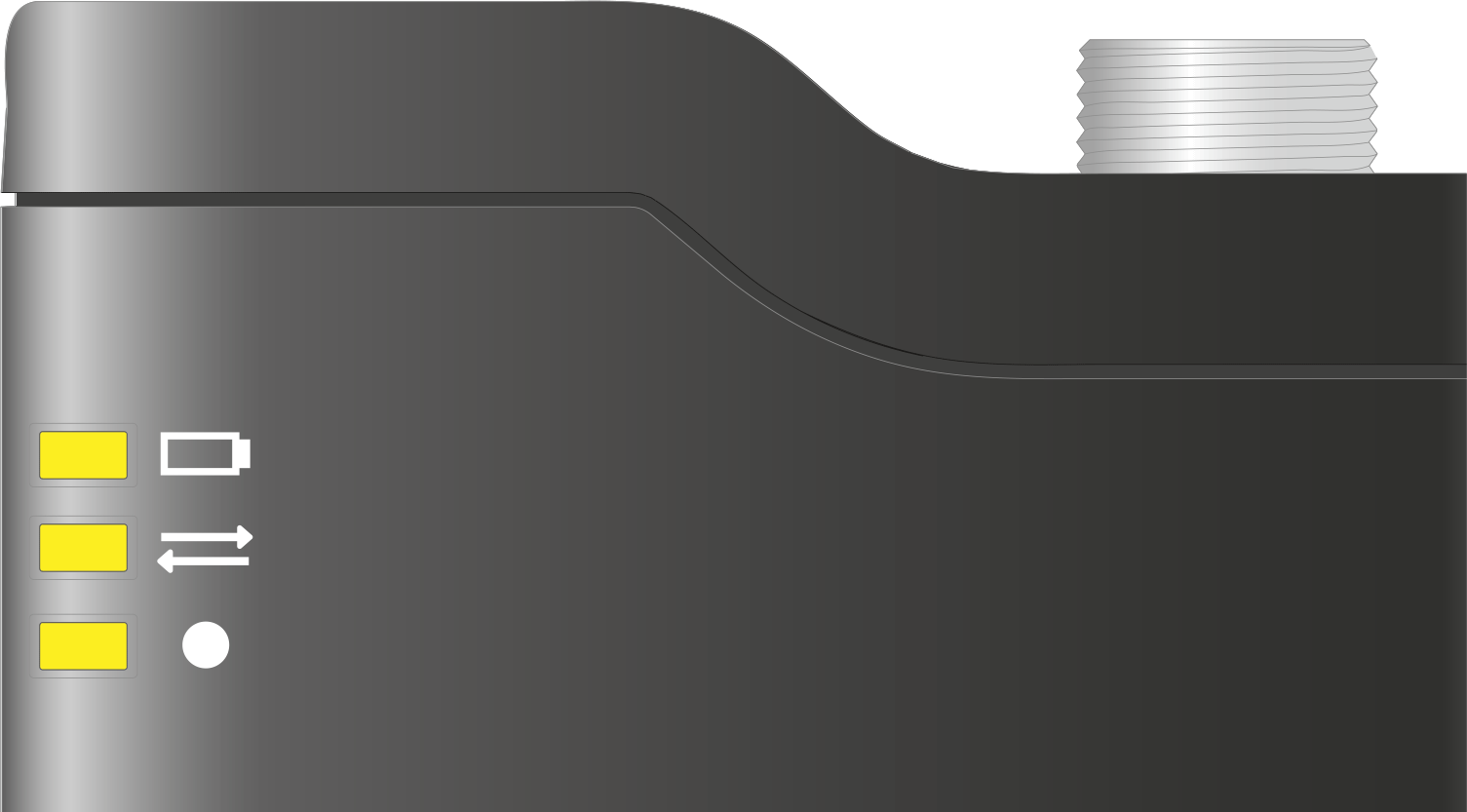

Toutes les LED clignotent simultanément en jaune :
  • Une réinitialisation ou une mise à jour est en cours.
