Option de menu Test Tone

L'appareil EM 6000 permet de générer une tonalité de test.

Ainsi, vous pouvez par exemple vérifier la sortie audio de l'appareil ou régler le niveau des canaux sur la table de mixage.

Pour reproduire une tonalité de test dans le sous-menu Test Tone :

Dans l'écran d'accueil, appuyez sur la molette de sélection pour ouvrir le menu de commande.

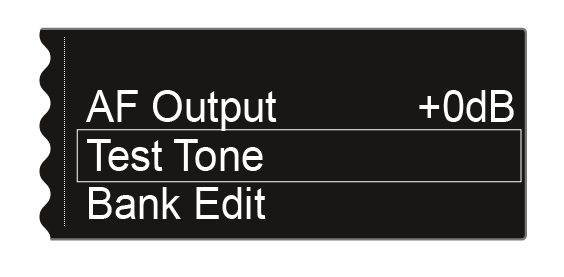

Tournez la molette de sélection jusqu'à ce que le menu Test Tone apparaisse dans le cadre de sélection :
Appuyez sur la molette de sélection pour ouvrir le menu.

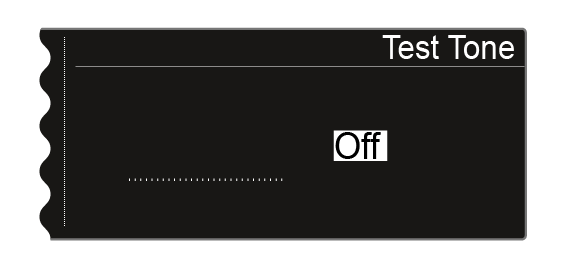

L'affichage suivant apparaît sur l'écran :

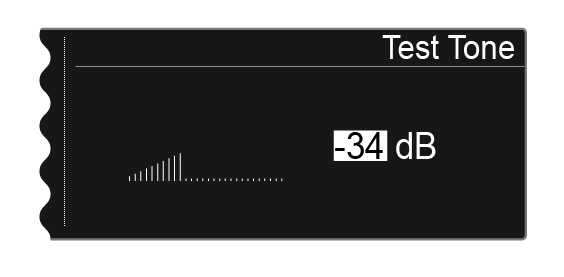

Tournez la molette de sélection pour régler le volume de la tonalité de test.
Vous pouvez régler le volume de la tonalité de test entre -60 dB et 0 dB.

Le signal audio de l'émetteur est mis en sourdine lors de la reproduction de la tonalité de test.
