Dual Domain Mode

En este modo, el software de control y el Dante Controller están en redes distintas y disponen de direcciones IP diferentes. Los paquetes de datos salientes se etiquetan como VLAN (Virtual Local Area Network).

Por lo general, este modo se utiliza si desea recibir un flujo de datos combinado de dos redes separadas a través de un único cable de red y volver a separar este flujo en dos direcciones IP y MAC distintas. Así, puede controlar la red Dante® y la red de Control de forma independiente con el mismo conmutador.

Los paquetes de datos salientes de Dante® se etiquetan como VLAN de acuerdo con el estándar 802.1q (Virtual Local Area Network). La red conectada de forma externa también debe etiquetar los paquetes de datos entrantes para que puedan asignarse correctamente para uso interno. En función del dispositivo, los paquetes de datos se deben traspasar del estándar 802.1q saliente al 802.3 por medio de un conmutador gestionado.

Tenga en cuenta que el etiquetado VLAN debe estar activado en la aplicación de control (véase Activar el etiquetado VLAN (red Dante®)).
Utilice este modo si:

  • desea configurar tanto la red Dante® como la de Control por medio de un conmutador;

  • desea utilizar dos IP diferentes para direccionar la red de Control y la red Dante® por separado;

  • desea controlar ambas redes a través de una única conexión de red en el TC Bar.

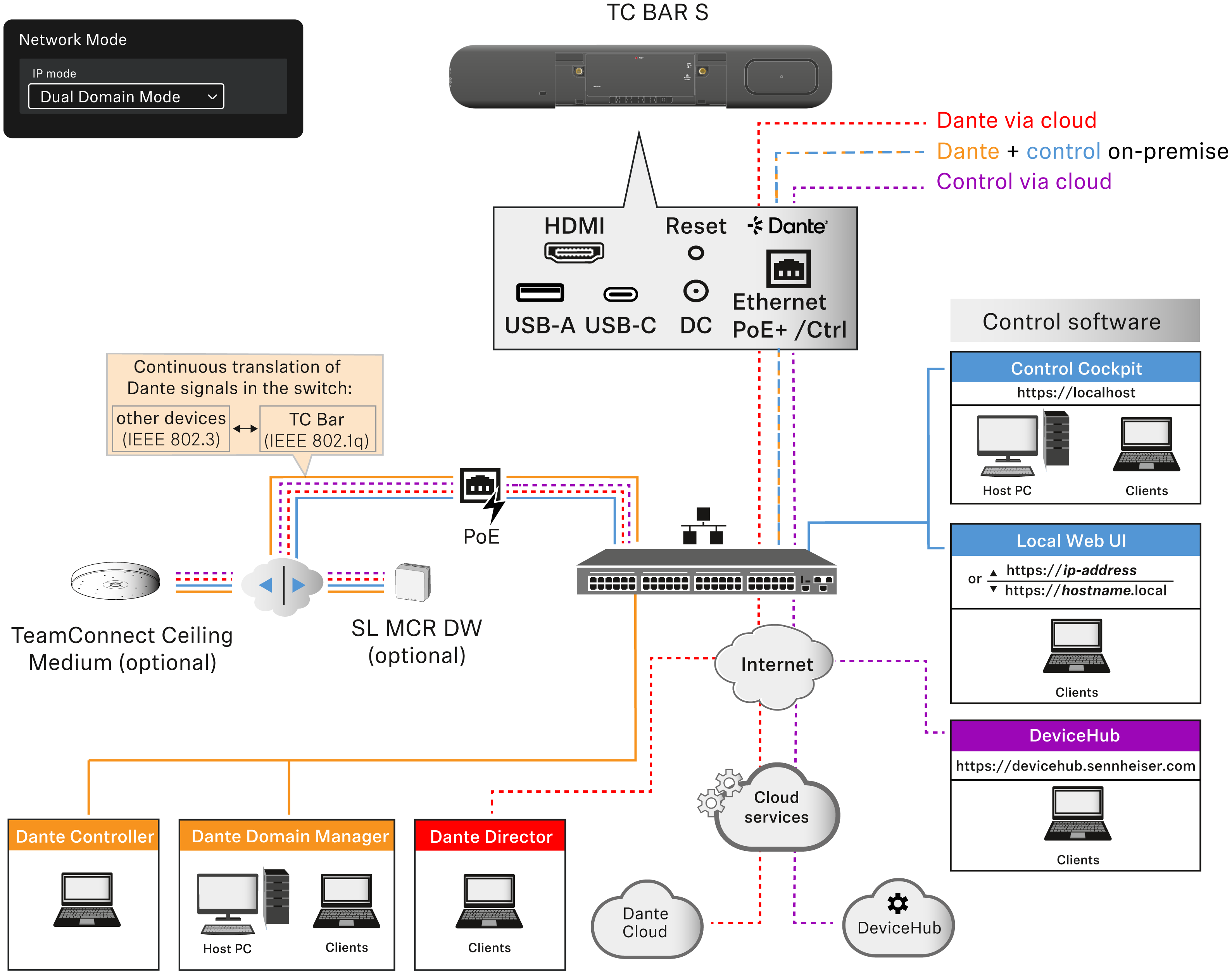

Diagrama de red simplificado para TC Bar S:

  • El TC Bar S recibe dos direcciones IP diferentes en este modo.
  • Una IP se utiliza para direccionar el TC Bar a través del Control Cockpit.
  • La otra IP se utiliza para direccionar el TC Bar a través del Dante Controller.

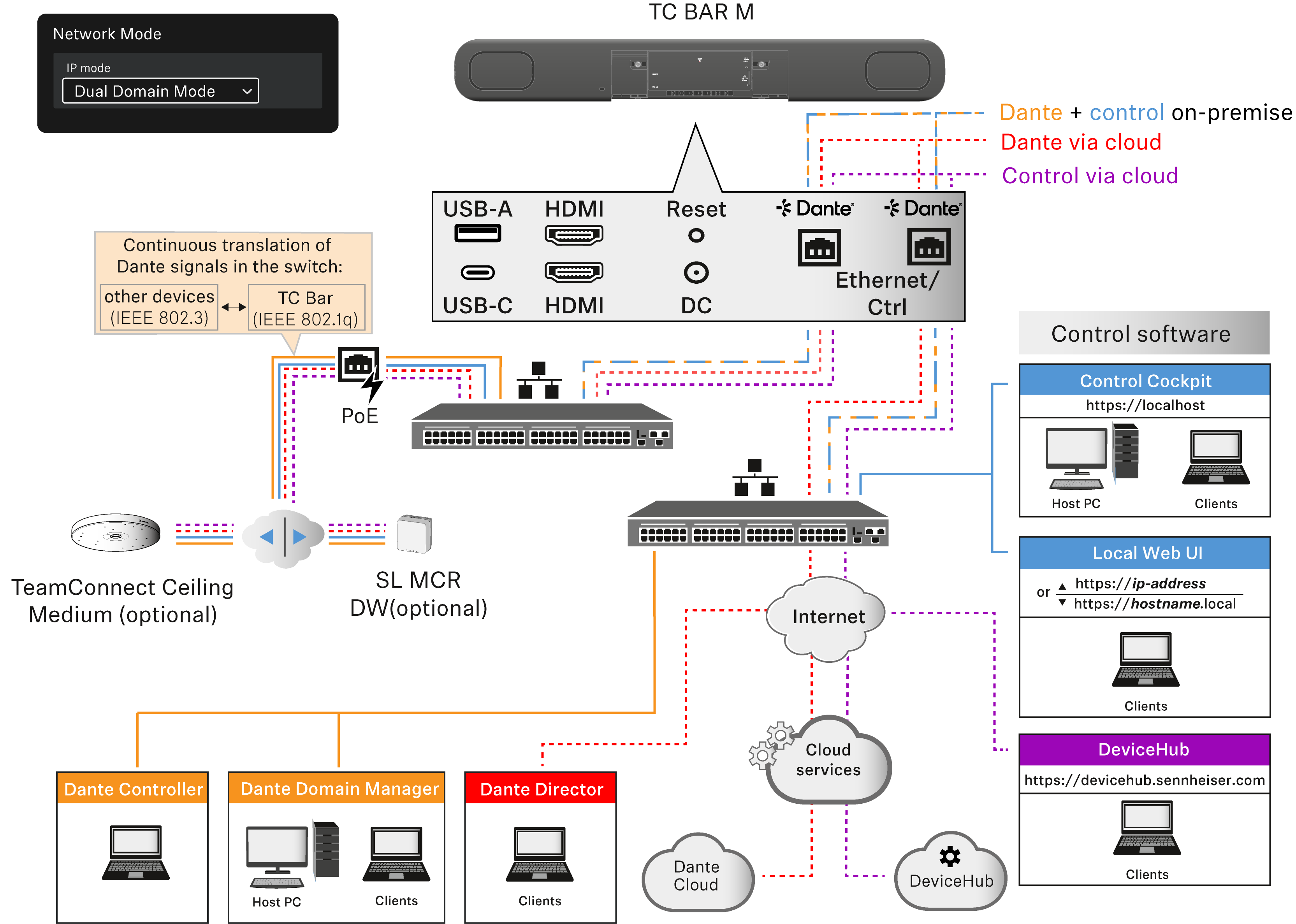

Diagrama de red simplificado para TC Bar M:

  • El TC Bar M recibe dos direcciones IP diferentes en este modo.
  • Ambos puertos Ethernet se pueden utilizar para direccionar el TC Bar tanto a través del Control Cockpit como del Dante Controller. En este caso, una IP está disponible para Dante® y la otra para Cockpit.
  • Cualquier ampliación conectada se puede gestionar tanto a través del Dante Controller como del Control Cockpit, ya que el TC Bar M trasmite las señales por medio del conmutador integrado.
  • Cuando se utiliza un Dante Controller, los paquetes de datos también se etiquetan como VLAN (véase Activar el etiquetado VLAN (red Dante®)).
Asegúrese de conectar siempre el TC Bar M a dos redes diferentes que no funcionen por medio de un conmutador común, ya que de lo contrario puede producirse un bucle de red (véase Peligro de bucles de red (Network Loops)).

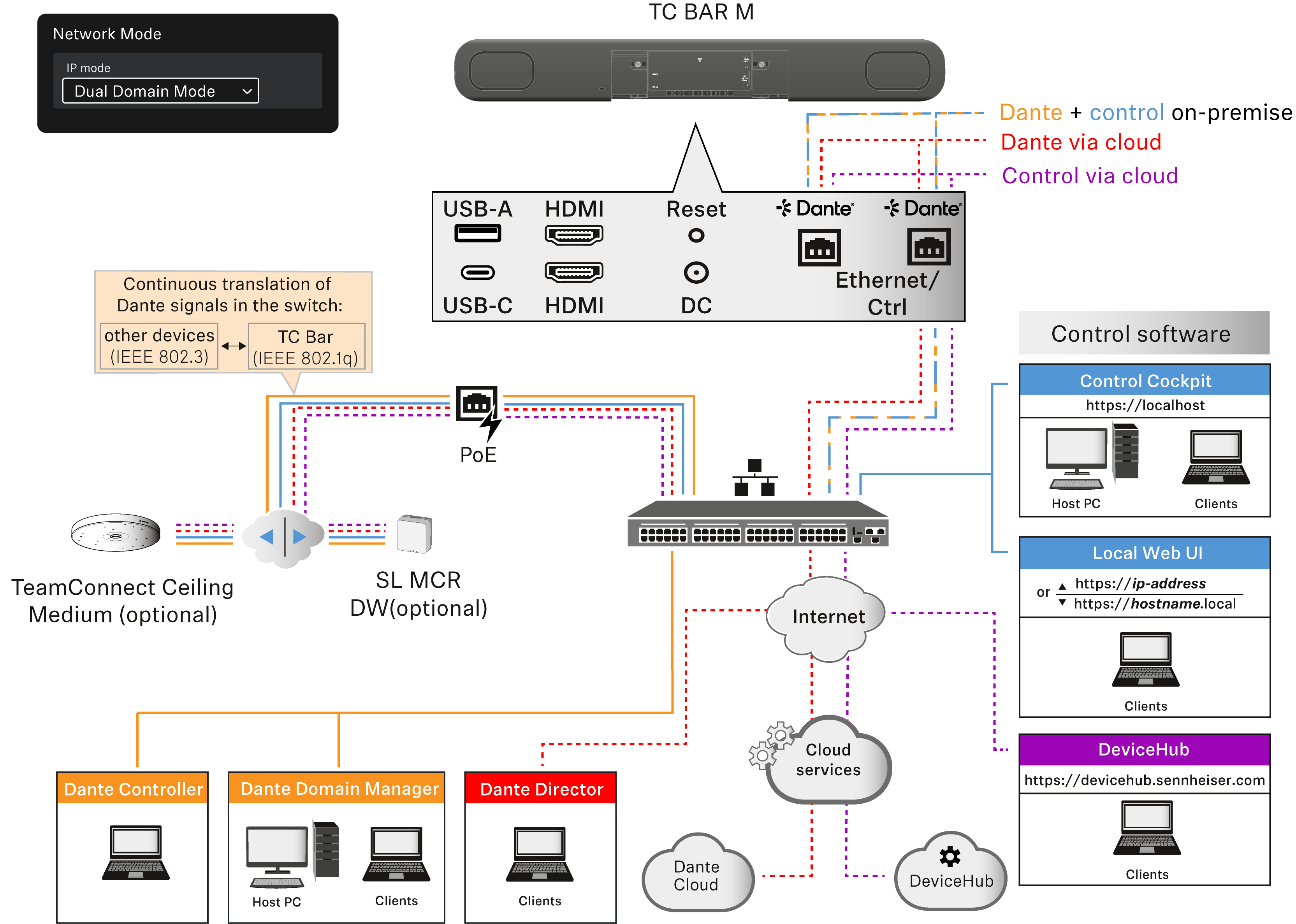

Opción de conexión alternativa:

Los dispositivos avanzados (como el TCC M o el MCR) no se conectan a través del segundo puerto Ethernet, sino a través de un conmutador externo mediante cableado individual.
