Conexión del cable en la antena

Instrucciones para conectar la antena:

  • Observe las longitudes de cable recomendadas, véase Longitudes de cable recomendadas.
  • El diámetro del cable debe ser de <6 mm para pasar por la guía de cables.
  • Observe la longitud de los cables dentro de la antena, véase Opciones de la guía de cables.
  • La conexión de CC es opcional y sirve como alternativa de alimentación de CC a través del cable BNC.
    • Los aparatos EW-DX EM 4 Dante y EW-D ASA suministran tensión a la antena a través del cable BNC, por lo que no es necesario disponer de una fuente de alimentación de CC adicional.
    • Es necesario suministrar alimentación de tensión a los aparatos EW-D EM, EW-DX EM 2 y EW-DX EM 2 Dante a través de la conexión de CC.
La alimentación de tensión de la antena se produce a través del cable de RF o CC. En cuanto se establece la alimentación de tensión, la antena se enciende automáticamente. No se dispone de interruptor de encendido/apagado.
Para conectar el cable a la antena:
  1. Cuando sea necesario, conecte el cable de CC en el conector hembra DC in.
    Le recomendamos utilizar la fuente de alimentación EW-D Power Supply (n.° art. 509454).
  2. Tienda el cable hacia el exterior por un lado.
  3. Conecte el cable de RF en el conector hembra RF in.
  4. Tienda el cable hacia el exterior por el mismo lado.
    De manera alternativa, también puede conectar los cables a través de una abertura en la pared.

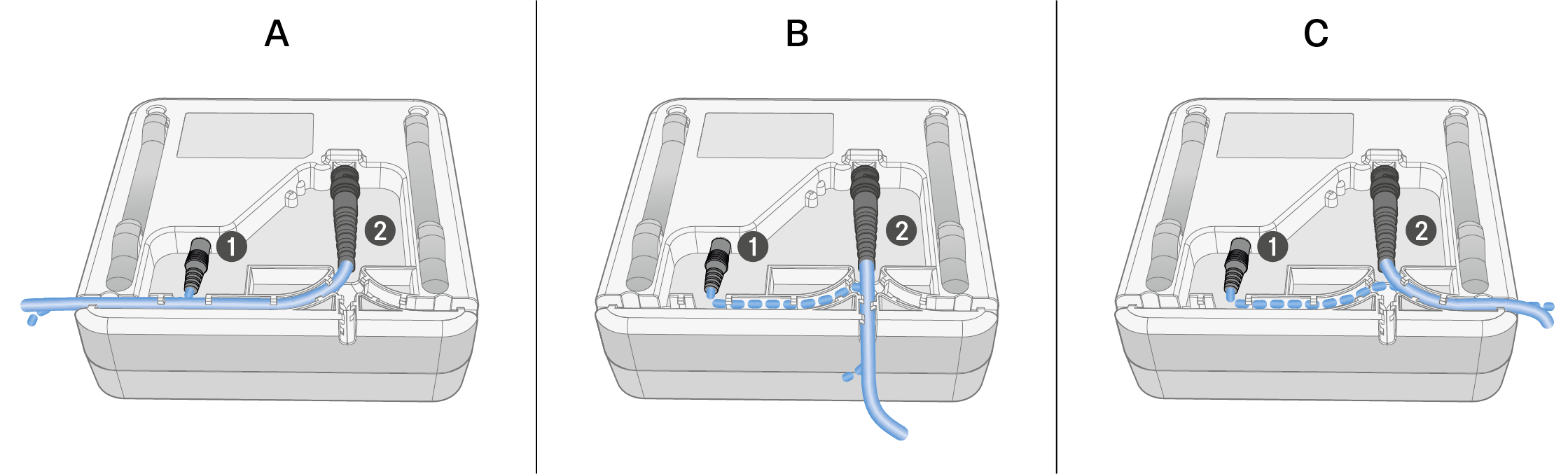

Opciones para la guía de cables:

La guía de cables permite contar con unas propiedades de antena óptimas al mismo tiempo que ofrece la posibilidad de instalar una canaleta de cables de plástico para cubrir de manera discreta los cables directamente hasta la carcasa de la antena.

  • A Longitud de cable de RF en las antenas >205 mm
  • B Longitud de cable de RF en las antenas >110 mm
  • C Longitud de cable de RF en las antenas >140 mm
