Datos técnicos

Resumen de las especificaciones técnicas.

AMBEO VR Mic

Principio de convertidor
  • Micrófono de condensador con polarización permanente
Patrón de captación
  • 4 cardioides, en formato A de Ambisonics
    • 1: Front Left Up (FLU)
    • 2: Front Right Down (FRD)
    • 3: Back Left Down (BLD)
    • 4: Back Right Up (BRU)
Respuesta de frecuencia
  • 20 Hz a 20 KHz
Referencia matriz
  • Centro del soporte de la cápsula
Salida en formato B
  • W = FLU + FRD + BLD + BRU
  • X = FLU + FRD – BLD – BRU
  • Y = FLU – FRD + BLD – BRU
  • Z = FLU – FRD – BLD + BRU
Sensibilidad
  • 31 mV/Pa (–30 dBV) a 1 kHz
Impedancia de carga mínima
  • 1000 Ω
Impedancia nominal
  • aprox. 200 Ω
Nivel de ruido equivalente
  • Evaluación A: 18 dB(A)
  • Evaluación CCIR: 27 dB
Nivel máximo de presión del sonido con K = 1 %
  • 130 dB(A) a 1 kHz
Alimentación de tensión
  • 4x energía Phantom (P48) según IEC 61938 (48 V ± 4 V), 3,5 mA cada una
Conexión del micrófono
  • DIN12M
  • Con cable adaptador suministrado a 4× XLR3M, asignación de pines: 1 = (GND), 2 = (+), 3 = (–)
Dimensiones
  • Longitud: 215 mm
  • Diámetro: 49 mm/25 mm
Temperatura
  • Funcionamiento: -10 °C a 55 °C
  • Almacenamiento: -20 °C a 70 °C
Humedad relativa del aire
  • máximo 90 % a 40 °C

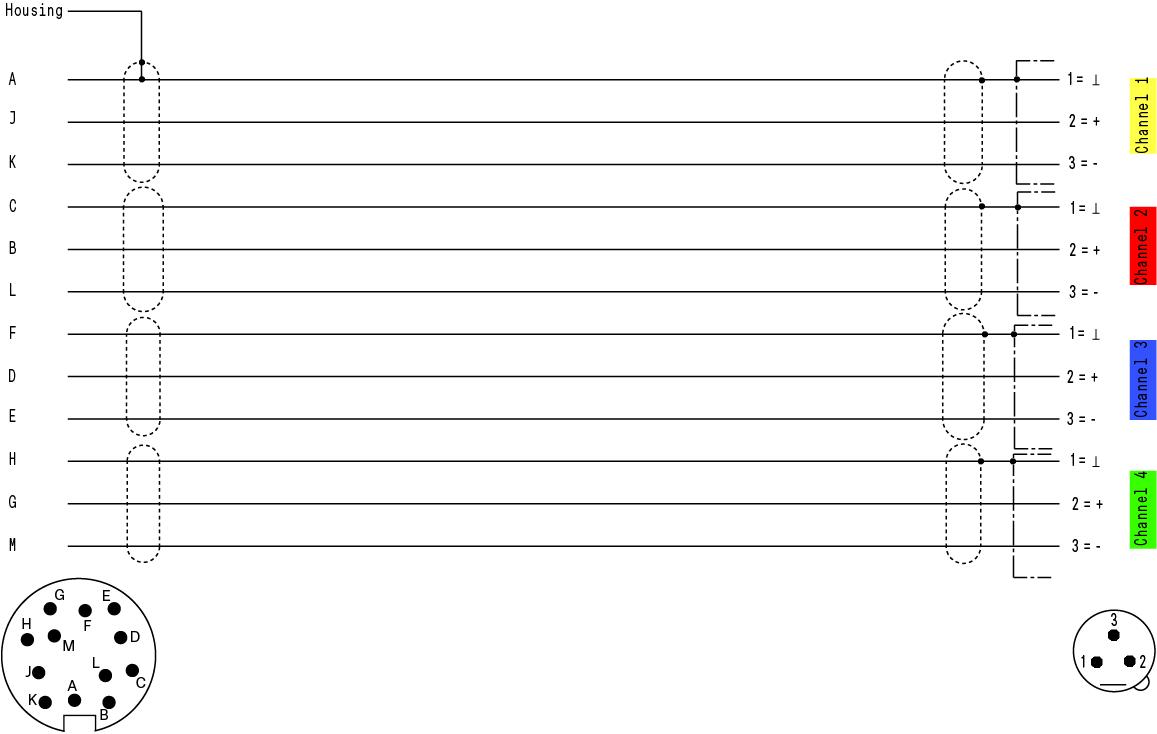

Asignación de pines del cable adaptador

DIN12F Pin -> XLR-3M Pin

A + pantalla + carcasa -> canal 1 (amarillo) - pin 1 + carcasa XLR

B -> canal 2 (rojo) - pin 2

C -> canal 2 (rojo) - pin 1 + carcasa XLR

D -> canal 3 (azul) - pin 2

E -> canal 3 (azul) - pin 3

F -> canal 3 (azul) - pin 1 + carcasa XLR

G -> canal 4 (verde) - pin 2

H -> canal 4 (verde) - pin 1 + carcasa XLR

J -> canal 1 (amarillo) - pin 2

K -> canal 1 (amarillo) - pin 3

L -> canal 2 (rojo) - pin 3

M -> canal 4 (verde) - pin 3
