Frequenzspektrum analysieren

  1. Wechseln Sie zum Reiter Frequenzen/Bänder und klicken Sie auf „Frequenzspektrum analysieren“.

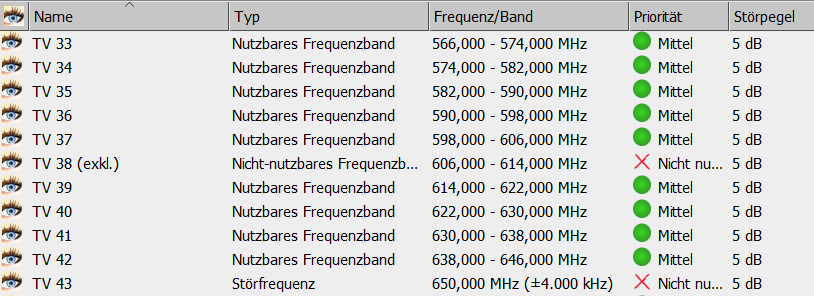

    Das Ergebnis der Analyse erscheint sowohl in Listenform im oberen Fensterbereich als auch visuell in der grafischen Übersicht.



    Transparent-grün hervorgehoben erscheinen die nutzbaren Frequenzbänder (ein-/ausblendbar über Filter Frequenzen/Bänder > nutzbare Frequenzbänder).

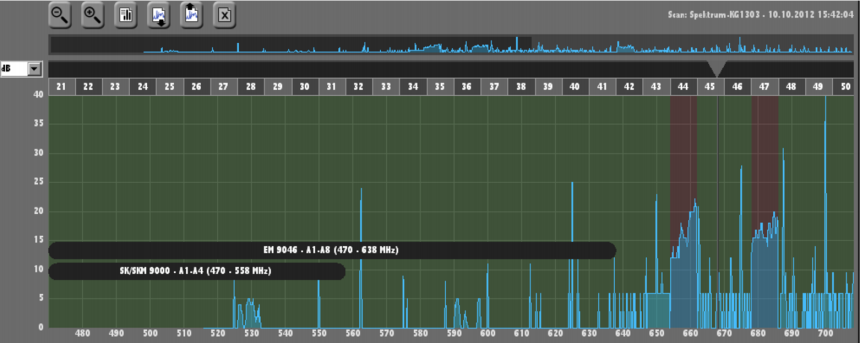

    Transparent-rot hervorgehoben erscheinen die nicht-nutzbaren Frequenzbänder (ein-/ausblendbar über Filter Frequenzen/Bänder > nichtnutzbare Frequenzbänder).

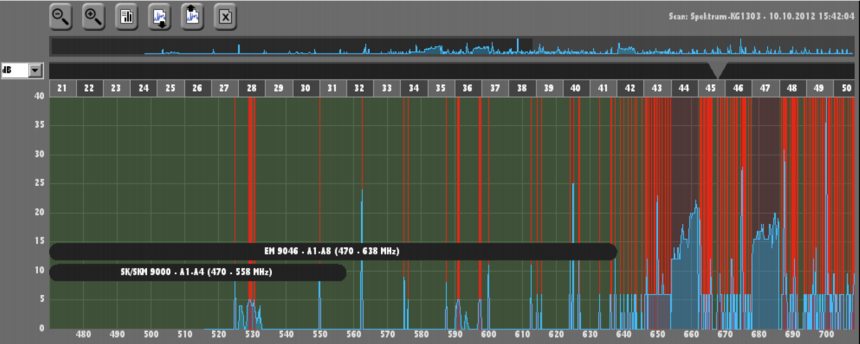

    Störfrequenzen erscheinen als senkrechte, orange Linien (ein-/ausblendbar über Filter Frequenzen/Bänder > Störfrequenzen):

    Störfrequenzen werden in der Intermodulationsberechnung nicht berücksichtigt und bei der Platzierung neuer Frequenzen ausgelassen.

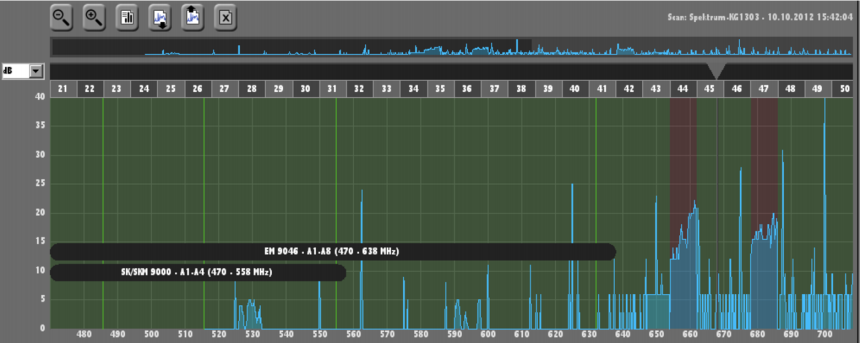

    Einzelfrequenzen erscheinen als senkrechte, grüne Linien (ein-/ausblendbar über Filter Frequenzen/Bänder > Einzelfrequenzen):

    Sie können diese Frequenzen gegenüber überlappenden nutzbaren oder undefinierten Bändern in der Koordination bevorzugen, in dem Sie Ihnen eine höhere Priorität zuweisen.

  2. Werten Sie das Ergebnis der Analyse aus:
    • Gibt es Störfrequenzen oder Frequenzbänder, die als belegt gekennzeichnet sind, von denen Sie jedoch sicher wissen, dass Sie diese nutzen können?
    • Gibt es Frequenzen/Frequenzbänder, die als nutzbar gekennzeichnet sind, von denen Sie jedoch sicher wissen, dass Sie diese nicht nutzen können?
    • Entsprechen die Angaben in der Spalte „Priorität“ Ihren Wünschen und treffen sie auf Ihre aktuelle Übertragungssituation zu?
  3. Passen Sie das Ergebnis der Analyse an:
    • Wählen Sie Einträge im oberen Fensterbereich aus und klicken Sie auf „Freq./-band bearbeiten“.
    • Ändern Sie die gewünschten Einstellungen.
