Mikrofon / Instrument anschließen

Sie können am SEK ein Mikrofon oder ein Instrument anschließen.

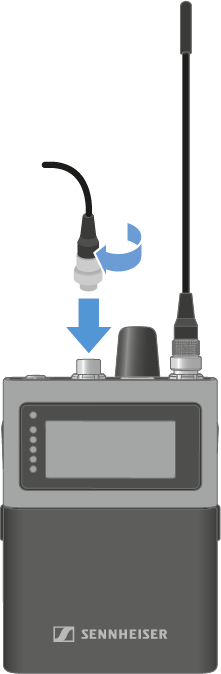

So schließen Sie ein Mikrofon am SEK an:

Verwenden Sie einen 3-poligen Audio-Anschlussstecker, um das Mikrofonkabel an die Mikrofon-/Instrumenteneingangsbuchse des SEK anzuschließen.
Schrauben Sie die Überwurfmutter des Steckers auf das Gewinde des Mikrofon-/Instrumenteneingangs am SEK.

So schließen Sie ein Instrument am SEK an:

Verwenden Sie einen 3-poligen Audio-Anschlussstecker, um das Instrumentenkabel an die Mikrofon-/Instrumenteneingangsbuchse des SEK anzuschließen.
Schrauben Sie die Überwurfmutter des Steckers auf das Gewinde des Mikrofon-/Instrumenteneingangs am SEK.

Das Mikrofon oder Instrument wurde angeschlossen.

Die automatische Mic/Line-Erkennung basiert auf dem Stromverbrauch und ist für die Verwendung mit Sennheiser-Mikrofonen optimiert. Da sich Mikrofone von Drittanbietern stark unterscheiden, kann eine zuverlässige Erkennung nicht immer gewährleistet werden. Um den Auto-Eingang manuell auszuwählen, siehe Mic/Line-Eingang auswählen.

Die folgenden Mikrofone sind kompatibel:

Headmic 1 (3-Pin) | Nackenbügelmikrofon mit Kugelcharakteristik
Headmic 4 (3-Pin) | Nackenbügelmikrofon mit Nierencharakteristik
HM 200 (3-Pin) | Nackenbügelmikrofon mit Kugelcharakteristik
HSP 2 (3-Pin) | Nackenbügelmikrofon mit Kugelcharakteristik
HSP 4 (3-Pin) | Nackenbügelmikrofon mit Nierencharakteristik
ME 102 (3-Pin) | Minimikrofon mit Kugelcharakteristik
MKE 1 (3-Pin) | Lavaliermikrofon mit Kugelcharakteristik
MKE 2 (3-Pin) blue label | Lavaliermikrofon mit Kugelcharakteristik
MKE 40 (3-Pin) | Ansteckmikrofon mit Nierencharakteristik
MKE Essential (3-Pin) | Lavaliermikrofon mit Kugelcharakteristik
