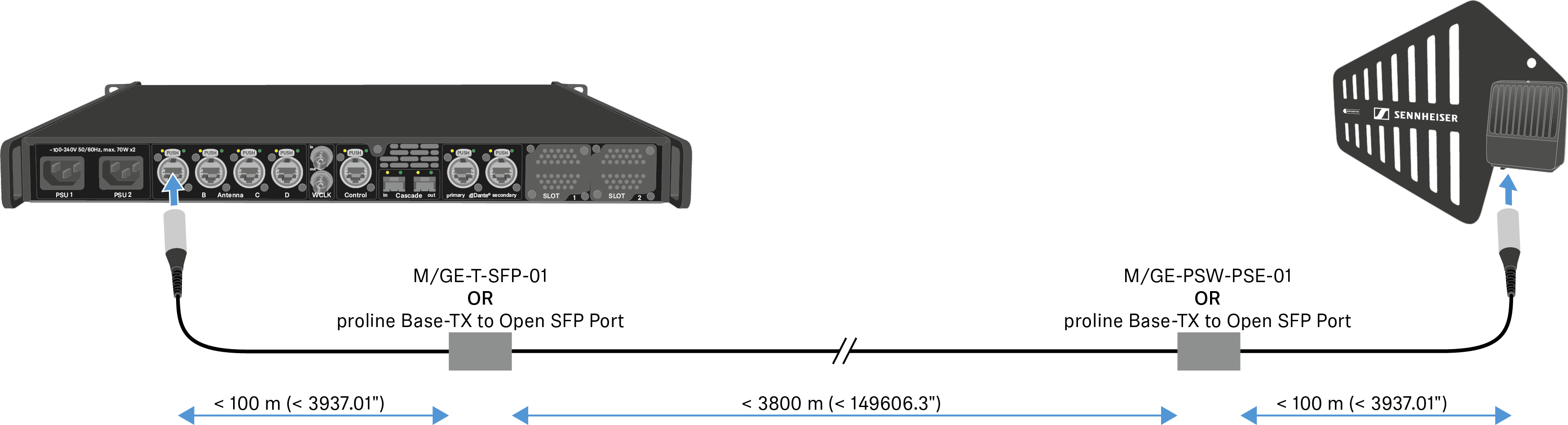

Antennen-Verlängerungskabel

Durch die Verwendung von Glasfaserkabeln und Medienkonvertern können längere Kabelstrecken eingesetzt werden.

Sennheiser hat die empfohlenen Konverter mit einer Gesamtstrecke von 4 km (157480.31") getestet.

Wir empfehlen nur die folgenden Konverter. Deren Funktionsfähigkeit wurde umfassend getestet:

Die Verwendung der Medienkonverter in Paaren ist verpflichtend.

Lantronix M/GE-PSW-PSE-01 (mit PoE für DAD) oder
Lantronix M/GE-T-SFP-01 (benötigt einen Class 2 PoE-Injektor, der die Stromversorgung der DAD übernehmen kann (Leistungsaufnahme < 6,5 W)) oder
ProLabs 10/100/1000Base-TX(RJ-45) to Open SFP Port POE+ Media Converter (C-GMC-SFP-POE+, mit PoE für DAD)

Der Medienkonverter darf nicht mit Switch-Funktion ausgerüstet sein.
