Menüpunkt Squelch

Im Menüpunkt Squelch können Sie die Rauschsperren-Schwelle einstellen.

Einstellbereich:

Low >> 5 dBµV
Middle >> 15 dBµV
High >> 25 dBµV

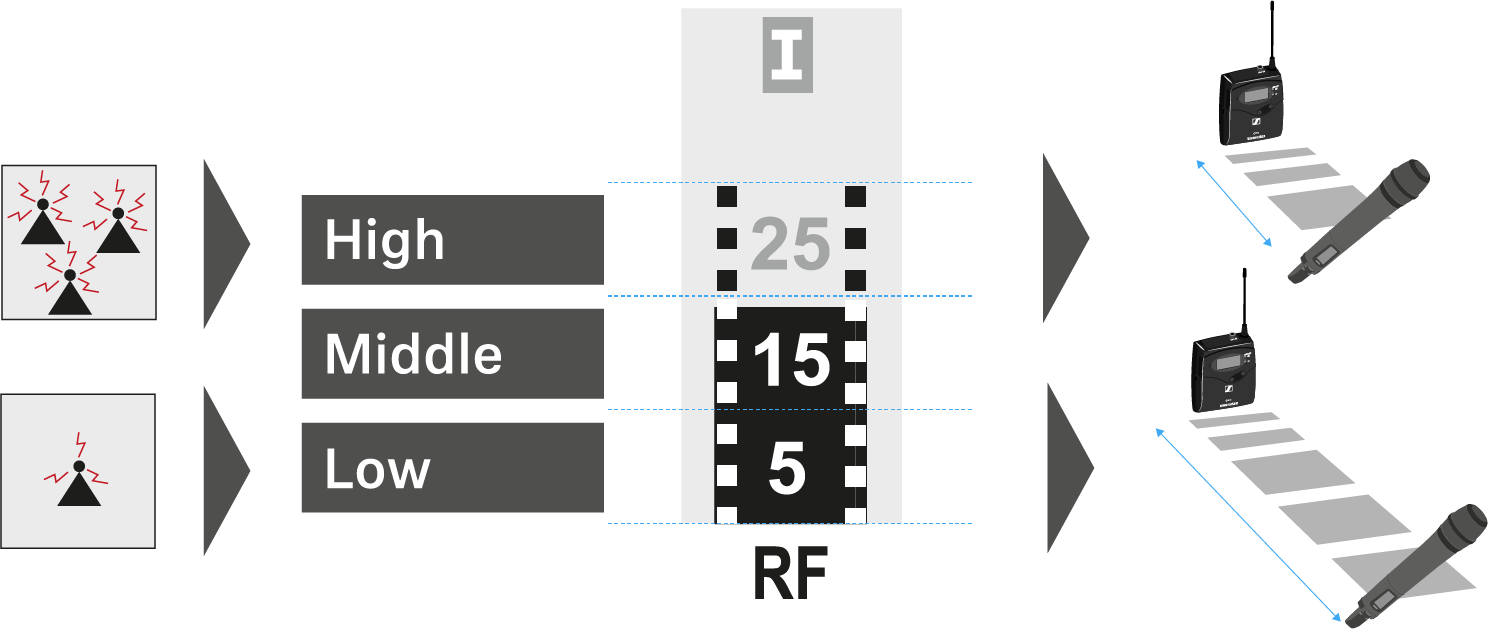

Im Home Screen wird die Rauschsperren-Schwelle im Bereich des Funksignalpegels angezeigt:

VORSICHT

Gefahr von Hör- und Sachschäden

Wenn Sie sehr niedrige Werte für die Rauschsperren-Schwelle einstellen, kann der Empfänger sehr laut aufrauschen. Das Aufrauschen kann so laut sein, dass es zu Gehörschäden führt bzw. die Lautsprecher Ihrer Anlage überlastet!

Stellen Sie den Pegel des Audioausgangs auf das Minimum ein, bevor Sie die Rauschsperren-Schwelle einstellen.

Verändern Sie die Rauschsperren-Schwelle niemals während einer Live-Übertragung.

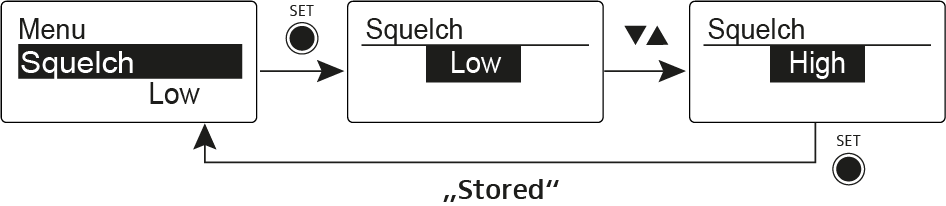

Um den Menüpunkt Squelch zu öffnen:

Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu öffnen.
Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Squelch im Auswahlrahmen erscheint.
Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
Nehmen Sie die gewünschten Einstellungen vor.
Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu speichern.
ODER
Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
