Aktive Richtantenne AWM

Frequenzbereiche

• UHF I: 470 - 694 MHz
• UHF II: 823 - 1075 MHz
• 1 G8: 1785 - 1805 MHz

Öffnungswinkel (horizontal, -3 dB)

• UHF I: nicht zutreffend
• UHF II: ca. 80 °
• 1 G8: ca. 110 °

Rückdämpfung

• UHF I: nicht zutreffend
• UHF II: ca. 10 dB
• 1 G8: ca. 10 dB

Antennengewinn

• UHF I: ≥ +3,0 dBi (480 MHz) | ≥ +3,5 dBi (582 MHz) | ≥ +4,5 dBi (694 MHz)
• UHF II: ≥ +6,0 dBi
• 1 G8: ≥ +6,0 dBi

Antennenpolarisierung

Linear

Verstärkung (Signal-Booster, störungsarm, bandselektiv, +/-1 dB)

• +12 dB: Max. Verstärkung 12 dB
• +6 dB: Max. Verstärkung 6 dB
• 0 dB¹: Max. Verstärkung UHF I, UHF II: -0,5; 1 G8: -1,5
• -6 dB: Max. Verstärkung -6 dB

¹ Bei 0 dB wird der bandselektive Booster umgangen. Dieser Modus erfordert DC-Spannungsversorgung.

OIP3 (@ “+12 dB”)

≥ 35 dBm

Max. HF-Ausgangsleistung

• UHF I / UHF II: ca. +22 dBm
• 1 G8: ca. +18 dBm

HF-Anschluss

BNC female, galvanisch gekoppelt

Impedanz

50 Ω

DC-Anschluss

5,5 x 1,6 mm DC Hohlklinke, Polarität: + innen

Spannungsversorgung (über BNC oder DC)

12 V DC (9 - 18 V DC) / max. 100 mA @ 12 V

LED-Anzeige

ON (weiß= "+12 dB"; blau= "+6 dB"; grün= "0 dB"; orange= "-6 dB")

OFF (keine oder unzureichende Spannungsversorgung)

Gewinde für Stativmontage

3/8" Innengewinde

Montagebohrungen

VESA 100 x 100

Farbe

Traffic white (RAL: 9016)

Gehäusematerial

Halogenfreies schwer entflammbares PC/ABS

Abmessungen

• ohne Wandhalterung: 180 x 180 x 53 mm
• mit Wandhalterung: 180 x 180 x 63 mm

Gewicht

ca. 700 g

Betriebstemperaturbereich

-10 °C bis +55 °C

Lagertemperaturbereich

-20 °C bis +70 °C

Relative Luftfeuchte

5 bis 95 %

Polardiagramm

Normalisiert auf max. Antennengewinn

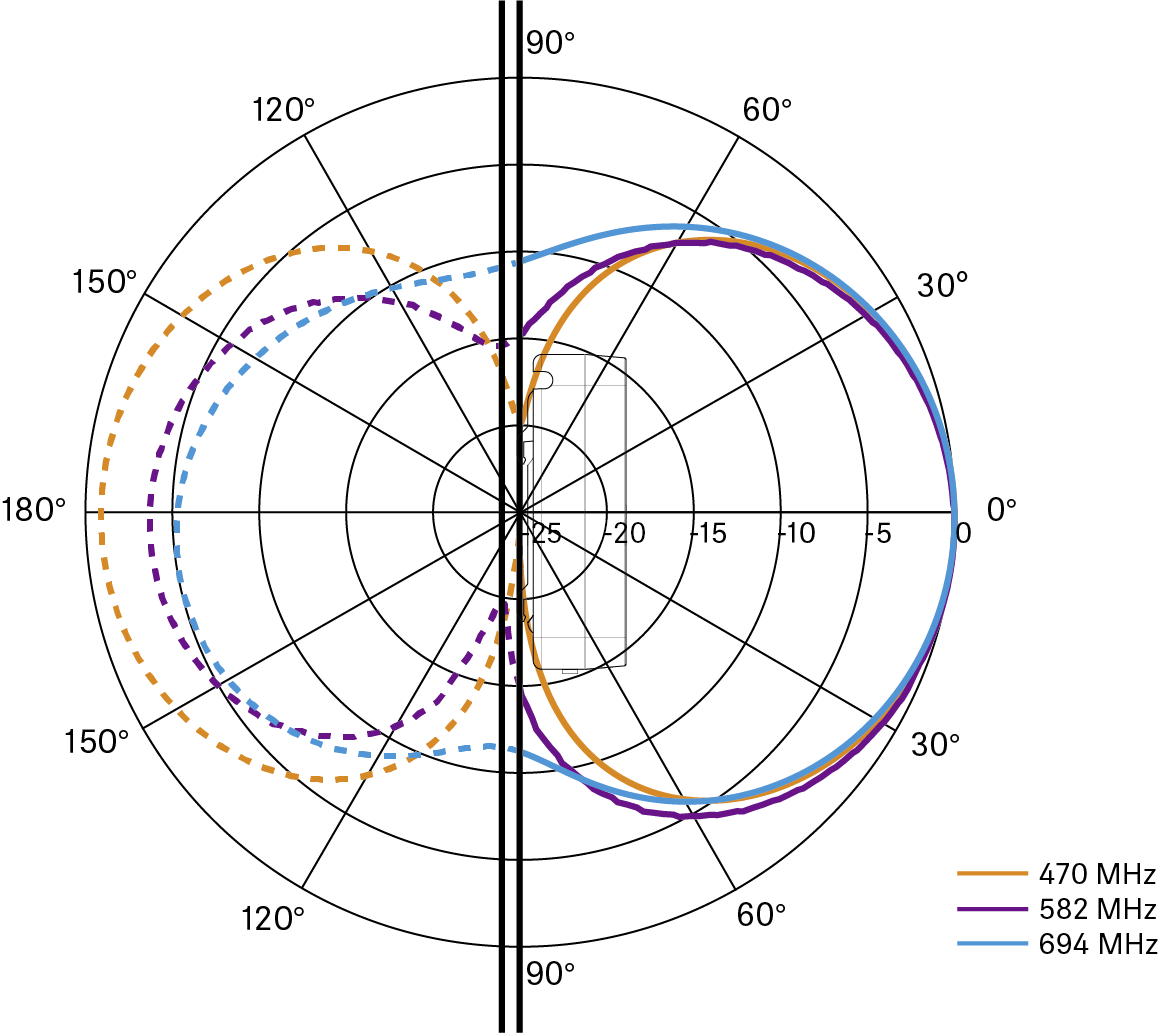

UHF (470-694 MHz) Vertikal [dB]

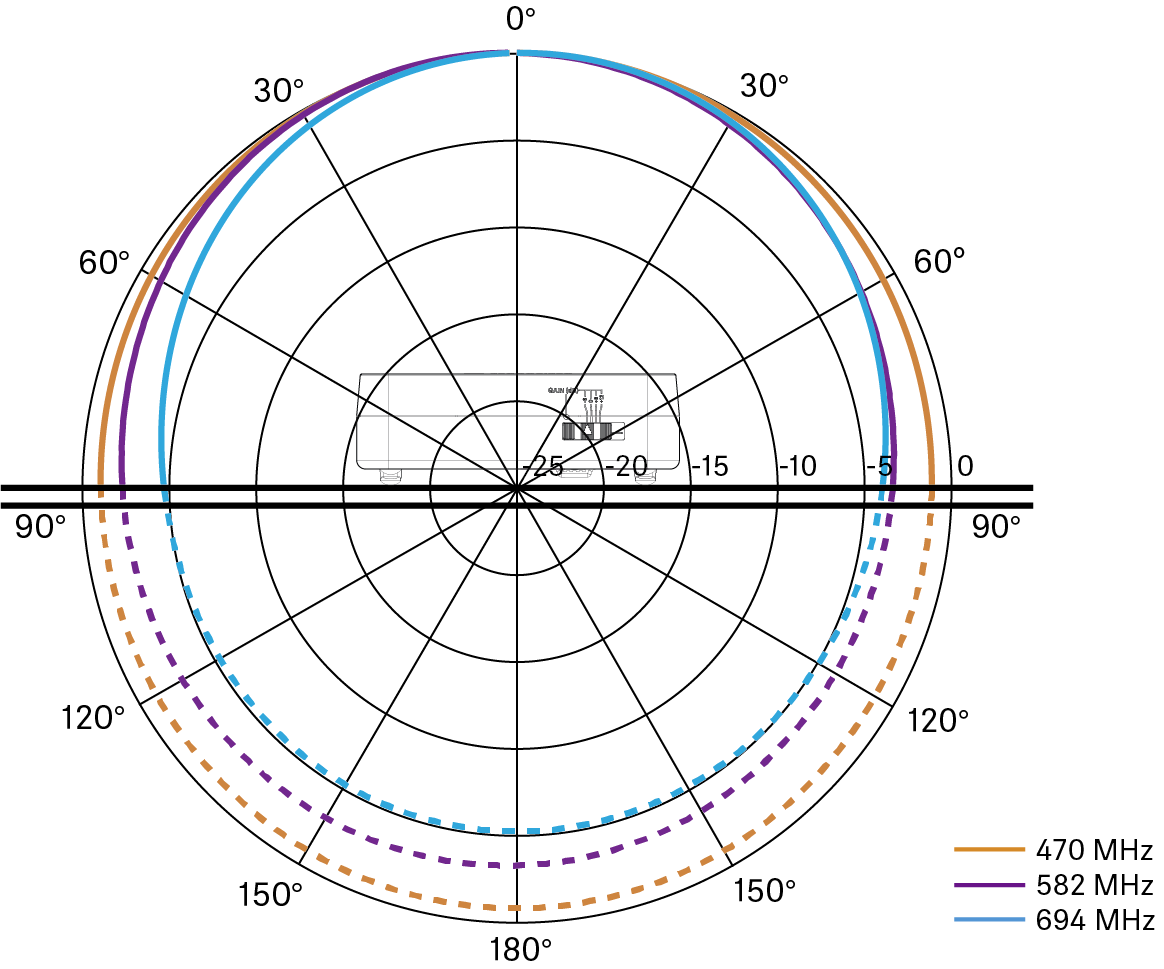

UHF (470-694 MHz) Horizontal [dB]

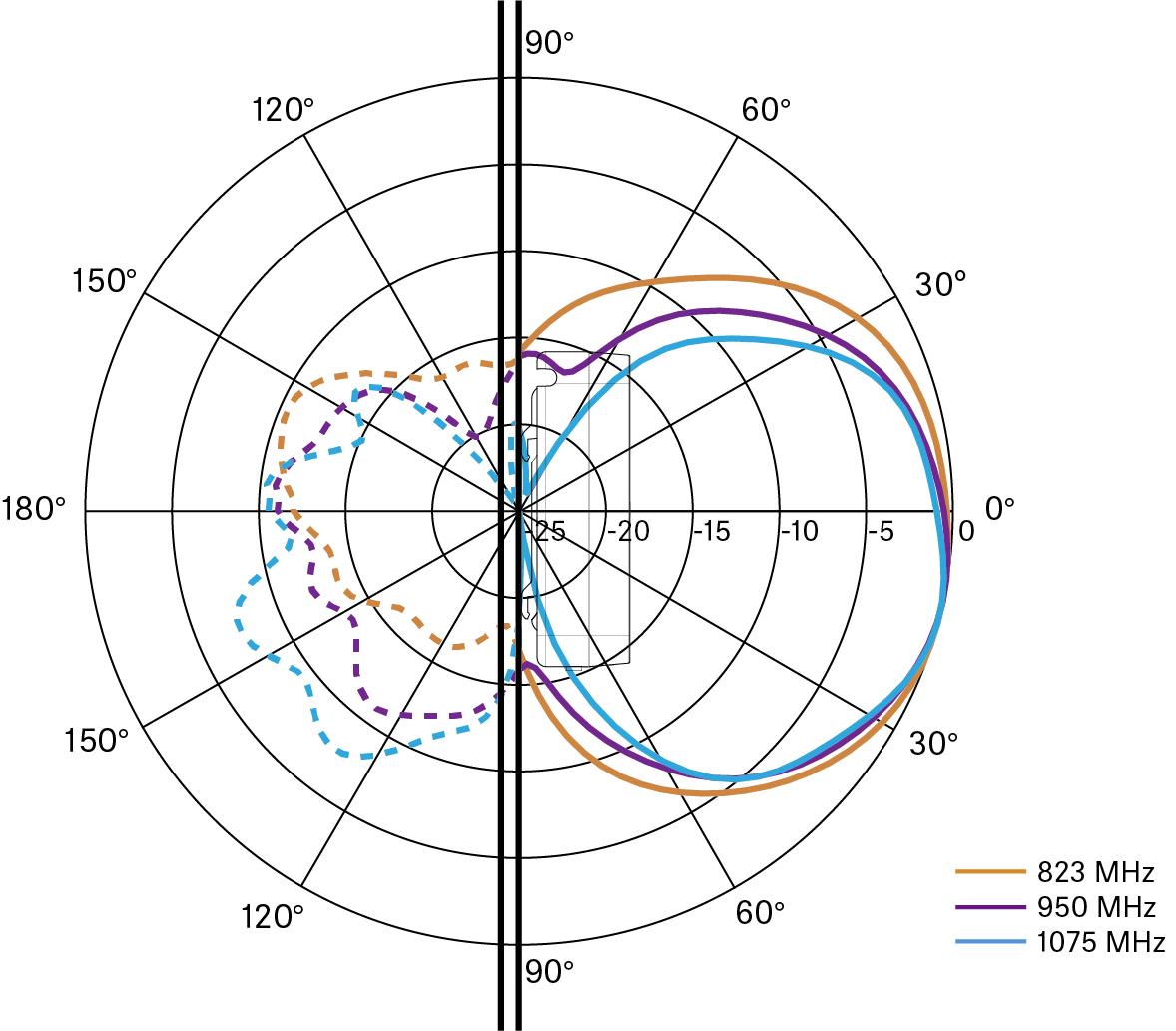

UHF (823-1075 MHz) Vertikal [dB]

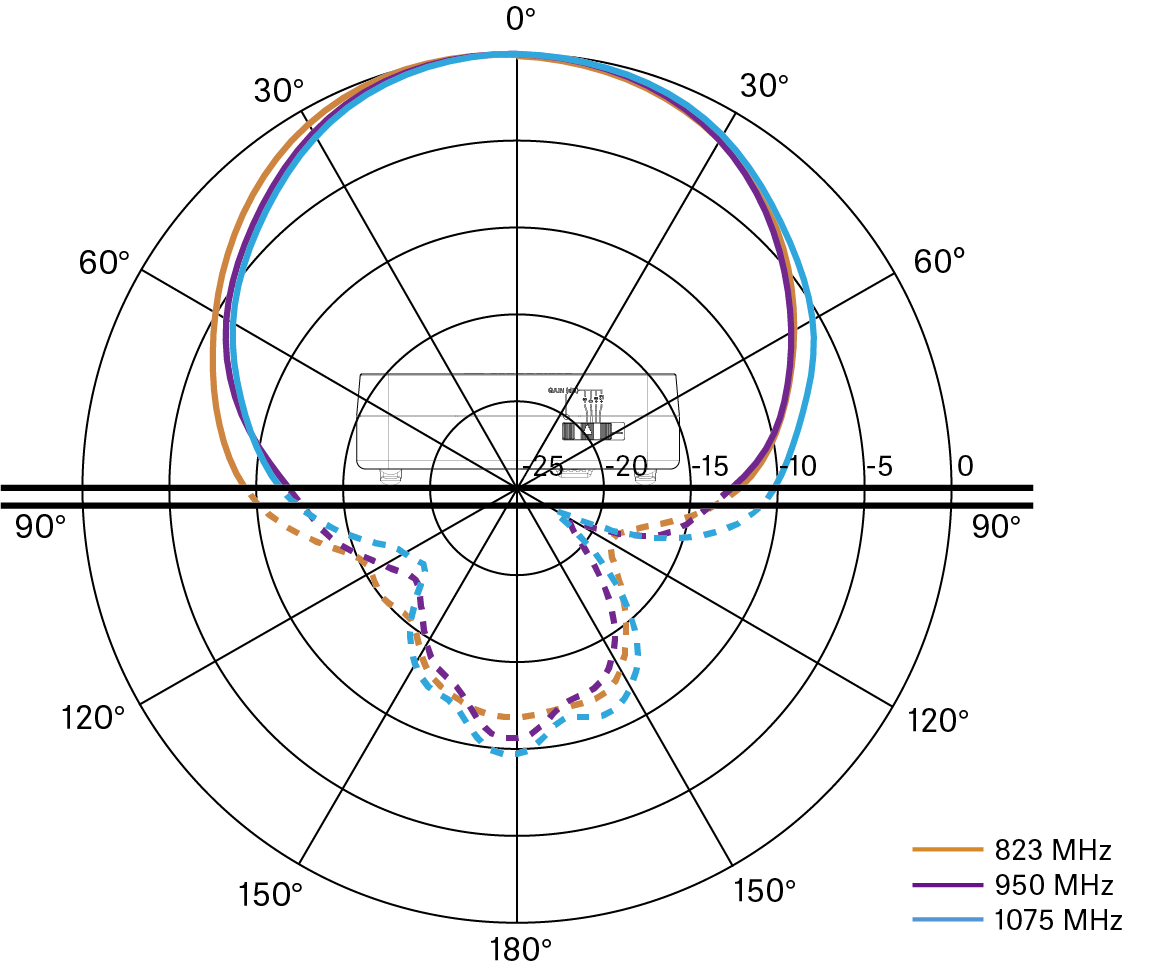

UHF (823-1075 MHz) Horizontal [dB]

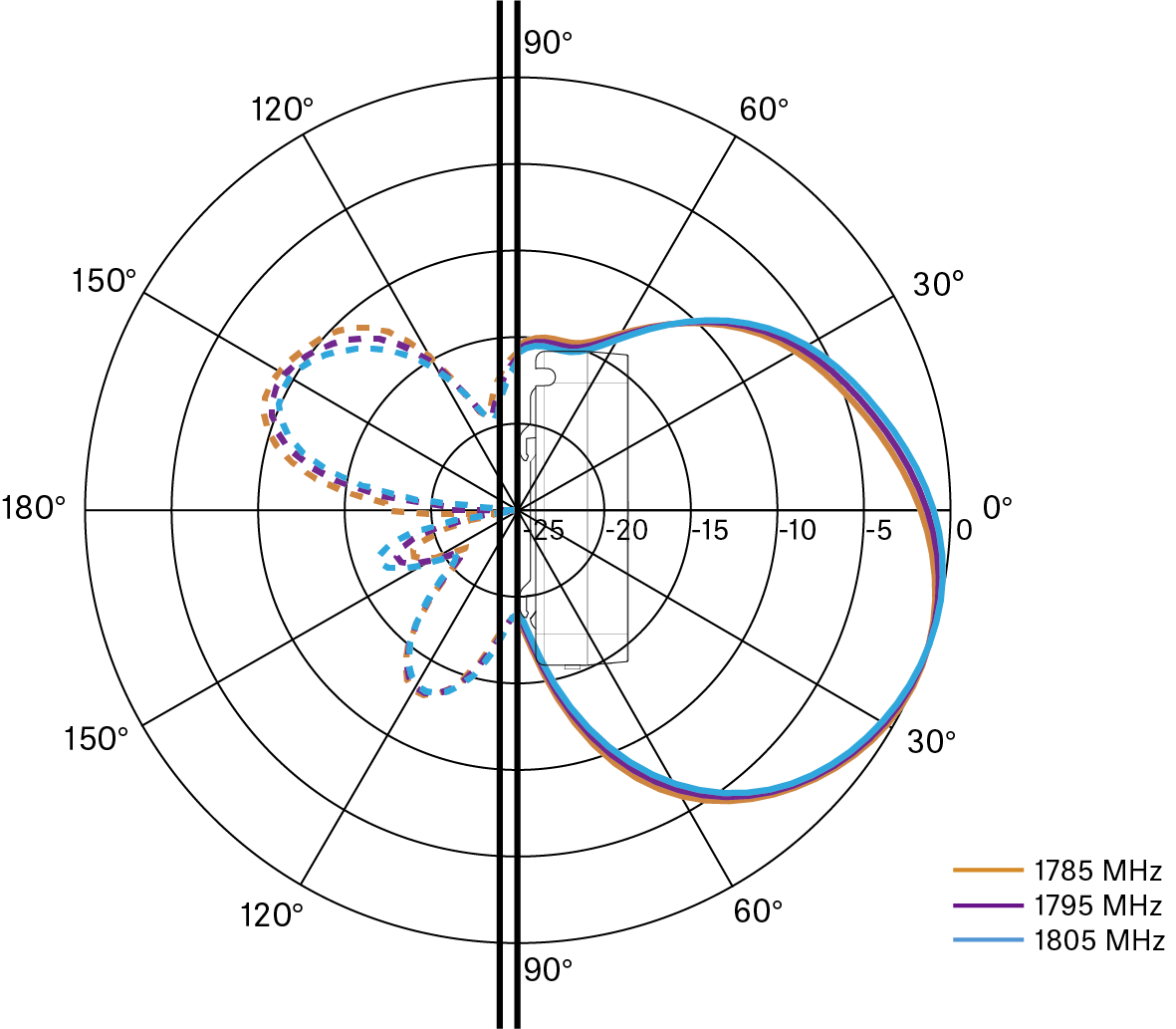

1G8 Vertikal [dB]

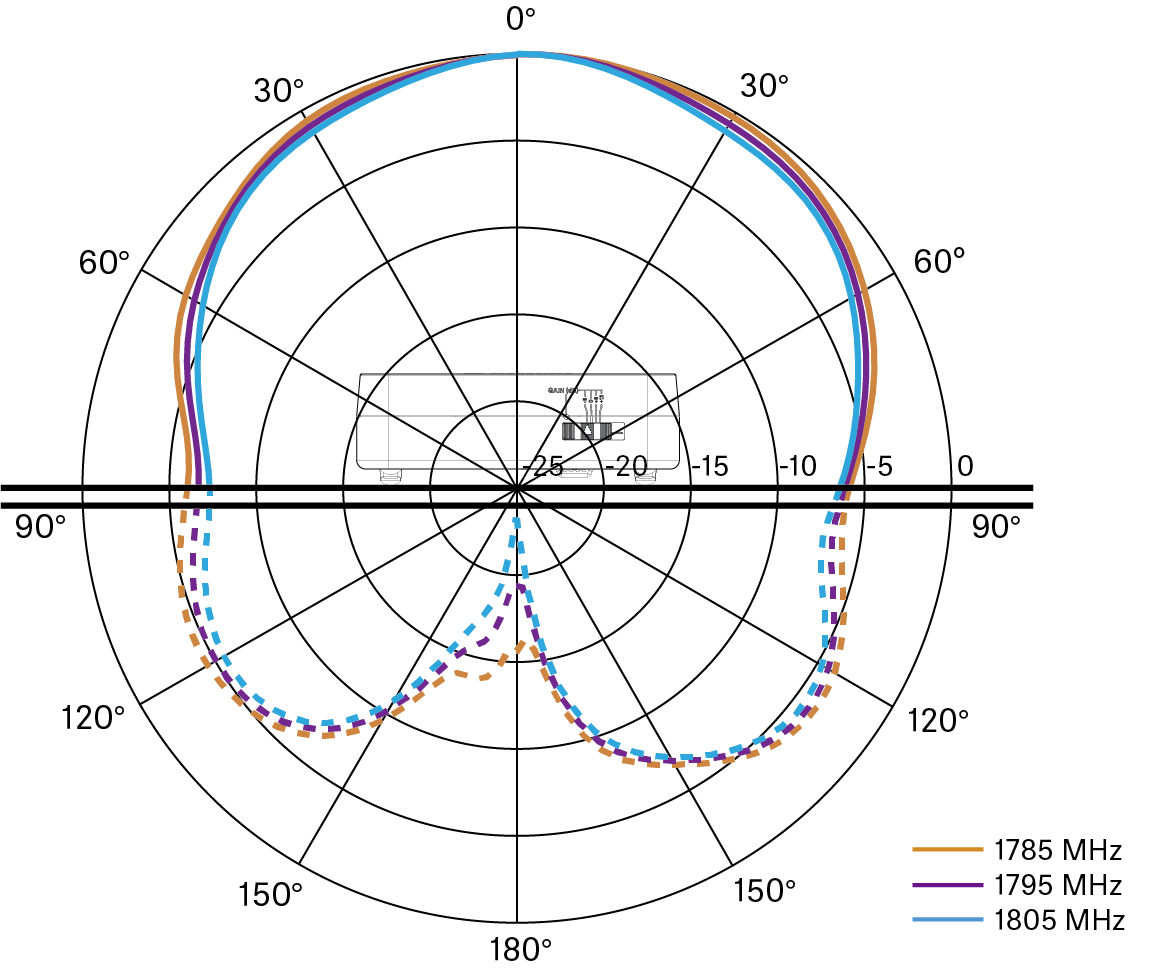

1G8 Horizontal [dB]
