Menüpunkt Advanced -> Engineer Mode

Im Menüpunkt Engineer Mode des Untermenüs Advanced können Sie Menüpunkte einstellen und Profile laden.

Im Engineer Mode können Sie mit Ihrem Empfänger EK 2000 IEM Einstellungen von anderen EK-Empfängern auslesen und als Profile speichern.

Diese Profile können Sie während einer Live-Übertragung laden, um dasselbe Audiosignal zu hören, das ein ausgelesener EK-Empfänger wiedergibt und es ggf. anzupassen.

Ein Profil beinhaltet die Einstellungen zu:

Menüpunkt Profiles List

Bis zu 16 Profile anlegen und Einstellungen der verschiedenen Empfänger EK auslesen

Menüpunkt Load Profiles

Laden der Profile aktivieren/deaktivieren

Menüpunkt Clear List

alle Profile löschen

Profiles List - Um Einstellungen auszulesen und als Profil zu speichern:

Rufen Sie im Advanced Menu den Menüpunkt Engineer Mode auf.
Rufen Sie den Menüpunkt Profiles List auf.
Wählen Sie ein freies Profil aus (ein Profil ohne Frequenzeintrag).
Drücken Sie die Taste SET.
Im Display des Empfängers erscheint sync.
Halten Sie den Empfänger mit der Infrarot-Schnittstelle vor die Infrarot-Schnittstelle eines weiteren EK Empfängers.
Die Einstellungen des Empfängers werden dem ausgewählten Profil zugewiesen.
Wiederholen Sie den Vorgang, um Profile weiterer EK Empfänger anzulegen.
In der gleichen Weise können Sie die Daten auch aus einem SR IEM-Sender auslesen. Beachten Sie jedoch, dass die Einstellungen nur dann aktuell sind, wenn Sender und Empfänger zuvor aufeinander abgestimmt wurden (Geräte synchronisieren).

Beim Zurücksetzen auf Werkseinstellungen (Menüpunkt Advanced -> Reset) werden alle Profile gelöscht.

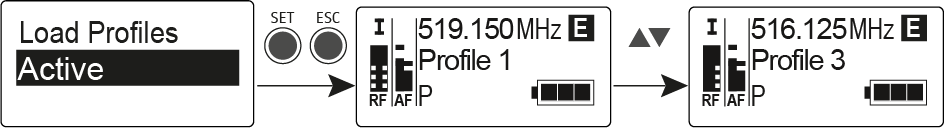

Load Profiles - Um ein gespeichertes Profil auszuwählen:

Rufen Sie im Untermenü Engineer Mode den Menüpunkt Load Profiles auf.
Wählen Sie Active aus, um das Laden der Profile zu aktivieren.
In der Standardanzeige erscheint ein E.
Verlassen Sie den Menüpunkt durch Drücken der Taste ESC.
Wählen Sie ein Profil aus, indem Sie in der Standardanzeige die Taste UP/DOWN drücken. Das gewählte Profil wird geladen, Sie hören das Audiosignal des entsprechenden Empfängers.

Ist kein Profil hinterlegt, erscheint im Menüpunkt Load Profiles der Eintrag Inactive. Der Engineer Mode bleibt auch nach einem Batteriewechsel oder wenn Sie den EK aus- und wieder einschalten, aktiviert.
