Variante 3 : monté directement sous le plafond

Pour le montage directement sous le plafond, vous avez besoin de la variante de produit TCC M-S-W ou TCC M-S-B ou du boîtier de microphone de plafond TCC M-H-W ou TCC M-H-B.

Remarque :
Les vis et chevilles pour le montage au plafond ne sont pas fournies dans la livraison. Pour le montage, veillez à utiliser des vis et chevilles appropriées à la structure du plafond.

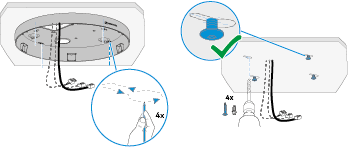

Monter le cadre de fixation au plafond
  1. Tracez les trous oblongs au plafond à l'aide du gabarit de perçage ou du boîtier.
  2. Placez les vis au centre des trous oblongs.
Sécuriser et connecter le microphone
  1. Installez le câble de montage comme indiqué, puis fixez-le au boîtier et au microphone.
  2. Branchez les câbles nécessaires.
  3. Levez le microphone vers le plafond, tendez le câble de montage et raccourcissez éventuellement le câble qui dépasse.
    Remarque :
    Lors du raccordement et de la pose des câbles, veuillez tenir compte des informations suivantes : Positionnez toujours les câbles avec prudence, en forme de boucle, à l'intérieur du renfoncement prévu pour le raccordement. Veillez à ne pas plier les câbles afin d'éviter une rupture de câble ou un endommagement des connecteurs.
Fixer le microphone et monter le panneau avant
  1. Tenez le microphone d'une main dans le boîtier et vissez-le de l'autre main sur les trois dispositifs de retenue. Attention : filetage à gauche !
  2. Contrôlez au niveau des trous de révision que les dispositifs de retenue sont correctement abaissés et que le microphone est bien fixé dans le boîtier.
  3. Guidez le câble de maintien du panneau avant dans le renfoncement approprié du microphone, comme indiqué sur l'illustration, puis fixez-le avec la vis fournie.
  4. Guidez les deux broches de la plaque de retenue dans les trous correspondants marqués en rouge du microphone. Le panneau avant est maintenant maintenu avec un système magnétique.
