Réglages réseau

Remarque :

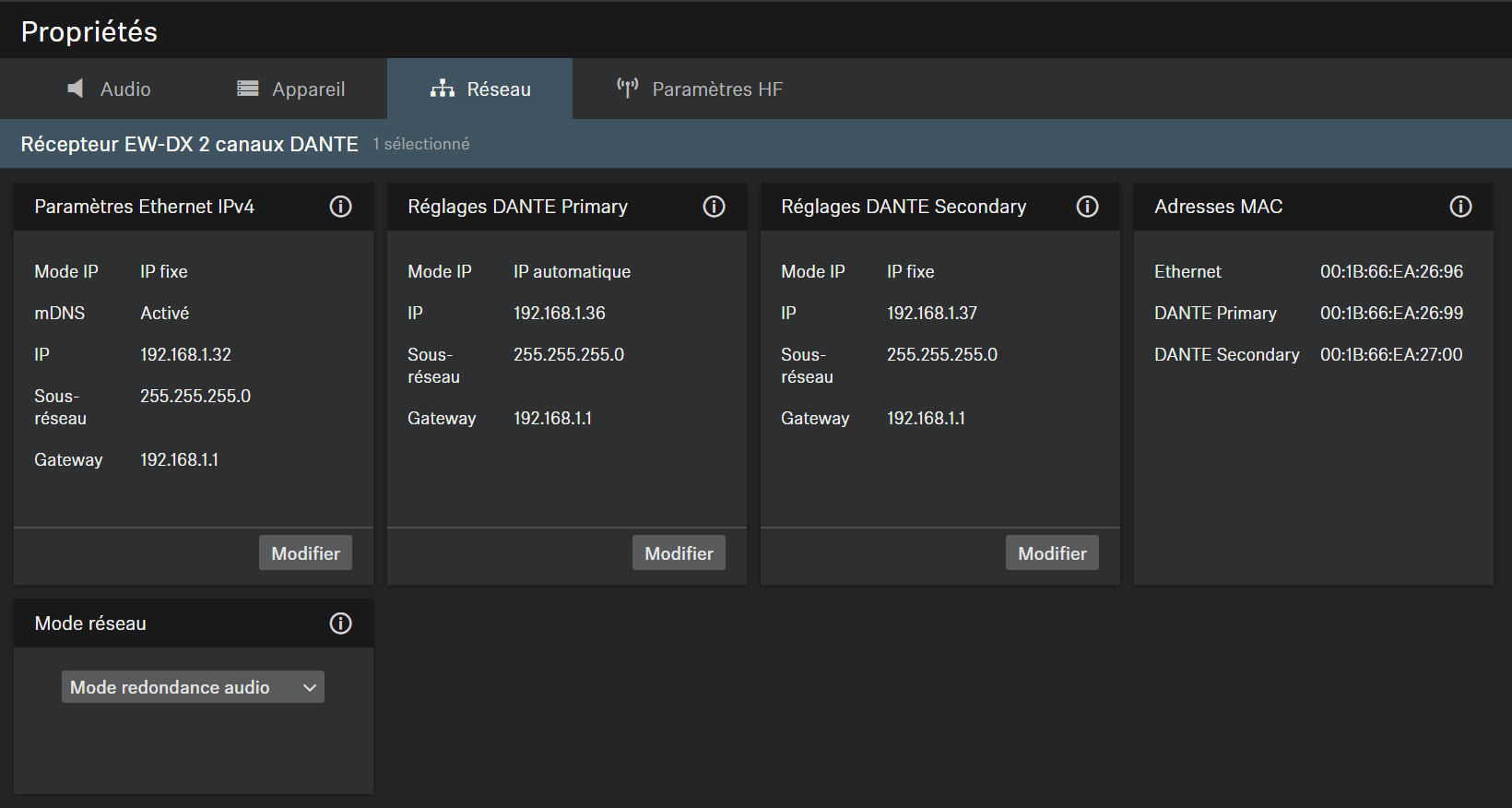

Cliquez sur le champ de votre choix dans l’image pour obtenir plus de détails.
Paramètres EthernetRéglages DANTE PrimaryRéglages DANTE SecondaryAdresse MACMode réseauRéglages audioRéglages de l’appareilParamètres HF

Paramètres Ethernet

Mode IP
  • Automatique : l’adresse IP est automatiquement attribuée via DHCP. Si aucun serveur DHCP n’est disponible, l’adresse IP est attribuée directement par le récepteur SL Rack Receiver DW.
  • IP fixe : l’adresse IP doit être saisie manuellement.
mDNS
  • Désactivé : désactive mDNS afin de réduire le volume de données transféré sur le réseau. Cette option est recommandée pour les systèmes de grande taille.
  • Activé : active mDNS pour permettre une détection automatique de l’appareil. Cette option est recommandée pour les systèmes de petite taille comptant jusqu’à 30 appareils.
IP
  • Saisie de l’adresse IP en mode IP fixe.
Sous-réseau
  • Saisie du masque de sous-réseau en mode IP fixe.
Gateway
  • Saisie de la passerelle en mode IP fixe.

Adresse MAC

Affiche les adresses MAC uniques de l’appareil en fonction des ports connectés.

Mode réseau

Le mode réseau définit la façon dont les différentes interfaces réseau sur l’appareil doivent être utilisées.
  • Mode câble unique
    • Lorsqu’un appareil est défini sur Mode câble unique, le port Ethernet secondaire se comporte comme un port de commutation standard, ce qui permet un raccordement en cascade via l’appareil.
  • Mode redondance audio
    • Lorsqu’un appareil est défini sur Mode redondance audio, il duplique le trafic média Dante sur les deux ports Ethernet, ce qui permet de mettre en œuvre un réseau redondant via le port secondaire.
  • Mode séparé
    • Lorsqu’un appareil est défini sur Mode séparé, le premier port Ethernet est utilisé pour contrôler et configurer l’appareil via le réseau. Le deuxième port Ethernet, quant à lui, sera utilisé pour la sortie du signal audio numérique.

Réglages DANTE Primary

Affiche l’adresse IP modifiable, le sous-réseau et la passerelle du port DANTE primaire.

Réglages DANTE Secondary

Affiche l’adresse IP, le sous-réseau et la passerelle du port DANTE secondaire. Vous pouvez modifier les paramètres lorsque vous utilisez le mode réseau Redondance audio.
