Antenne directionnelle active AWM
Plages de fréquences
- UHF I : 470 – 694 MHz
- UHF II : 823 – 1075 MHz
- 1 G8 : 1785 – 1805 MHz
Angle d’ouverture (horizontal, -3 dB)
- UHF I : non applicable
- UHF II : env. 80 °
- 1 G8 : env. 110°
Atténuation arrière
- UHF I : non applicable
- UHF II : env. 10 dB
- 1 G8 : env. 10 dB
Gain d’antenne
- UHF I : ≥ +3,0 dBi (480 MHz) | ≥ +3,5 dBi (582 MHz) | ≥ +4,5 dBi (694 MHz)
- UHF II : ≥ +6,0 dBi
- 1 G8 : ≥ +6,0 dBi
Polarisation d’antenne
linéaire
Gain (suramplificateur de signal, peu d’interférences, sélection de bande, +/-1 dB)
- +12 dB : gain max. 12 dB
- +6 dB : gain max. 6 dB
- 0 dB1 : gain max. UHF I, UHF II : -0,5 ; 1 G8 : -1,5
- -6 dB : gain max. -6 dB
1 Avec 0 dB, le suramplificateur à sélection de bande est contourné. Ce mode requiert une alimentation électrique en courant continu.
OIP3 (@ « +12 dB »)
≥ 35 dBm
Puissance de sortie HF max.
- UHF I / UHF II : env. +22 dBm
- 1 G8 : env. +18 dBm
Raccord HF
BNC, femelle, couplage galvanique
Impédance
50 Ω
Raccord CC
Jack creux 5,5 x 1,6 mm CC, polarité : + intérieure
Alimentation électrique (via BNC ou CC)
12 V CC (9 – 18 V CC) / max. 100 mA @ 12 V
Affichage LED
MARCHE (blanc = « +12 dB » ; bleu = « +6 dB » ; vert = « 0 dB » ; orange = « -6 dB »)
ARRÊT (aucune alimentation électrique ou alimentation électrique insuffisante)
Filetage pour montage sur trépied
Filetage intérieur 3/8"
Orifices de montage
VESA 100 x 100
Couleur
Traffic white (RAL : 9016)
Matériau du boîtier
PC/ABS ignifugé exempt d’halogène
Dimensions
- sans support mural : 180 x 180 x 53 mm
- avec support mural : 180 x 180 x 63 mm
Poids
env. 700 g
Plage de température de service
de -10 °C à +55 °C
Plage de température de stockage
de -20 °C à +70 °C
Humidité relative de l’air
5 à 95 %
Diagramme polaire
Normalisé au gain d’antenne max.
UHF (470-694 MHz) vertical [dB]
UHF (470-694 MHz) horizontal [dB]

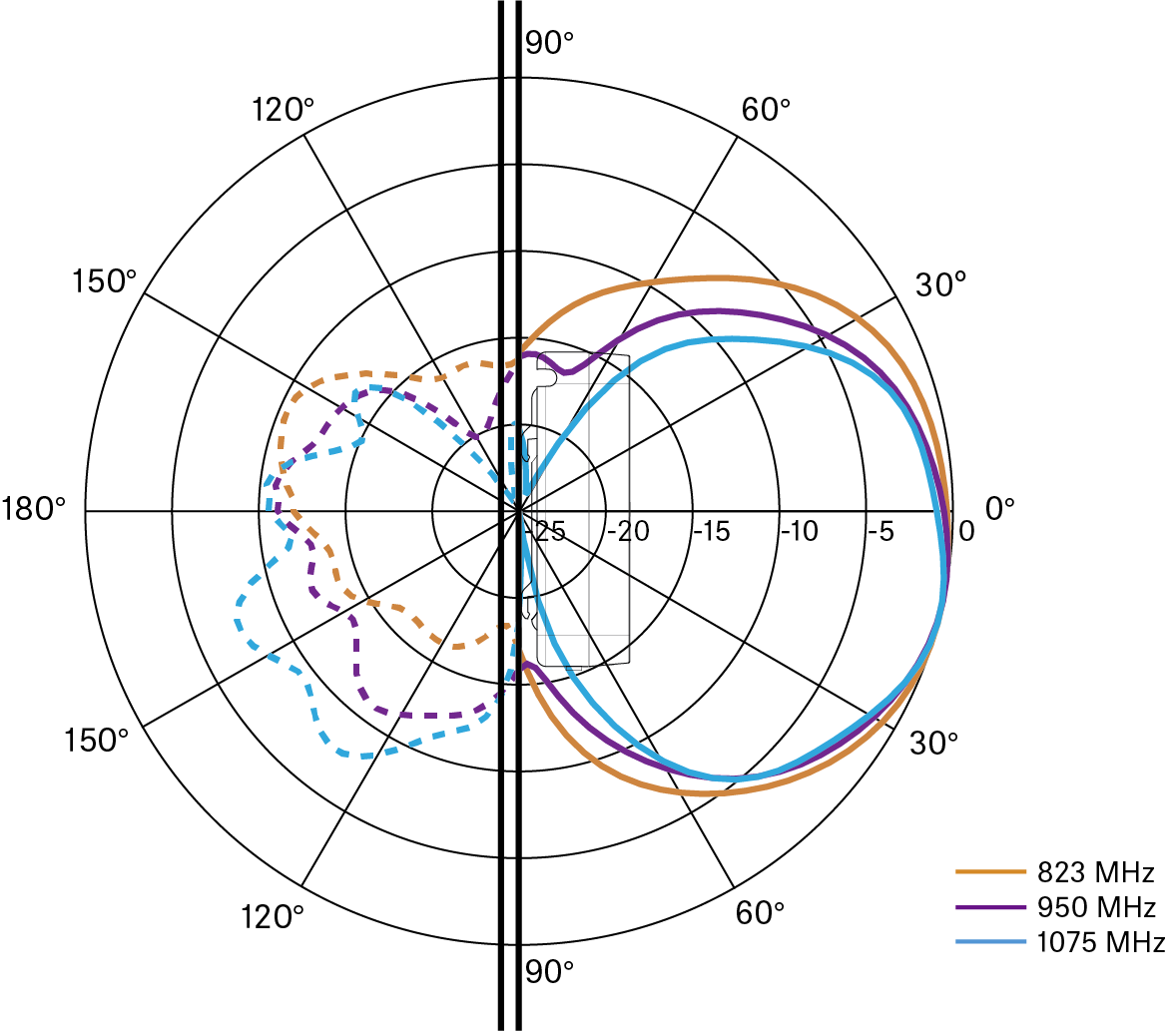

UHF (823-1 075 MHz) vertical [dB]
UHF (823-1075 MHz) horizontal [dB]
1G8 vertical [dB]
1G8 horizontal [dB]
