Signification des LED

Les deux voyants LED LINK et DATA sur la face inférieure de l’émetteur peuvent afficher les informations suivantes.

LED LINK

Le voyant LED LINK affiche des informations relatives aux statut de la liaison radio entre l’émetteur et le récepteur, ainsi que des informations sur le statut de l’émetteur appairé.

La LED est allumée en vert :
  • La liaison entre l’émetteur et le récepteur est établie.
  • La fréquence d’envoi est active.
La LED est allumée en jaune :
  • La liaison entre l’émetteur et le récepteur est établie.
  • Le signal audio est mis en sourdine ou
  • Aucune tête de micro n’est montée sur l’émetteur main SKM-S.
La LED clignote en jaune :
  • La liaison entre l’émetteur et le récepteur est établie.
  • Le signal audio présente une distorsion (clipping).

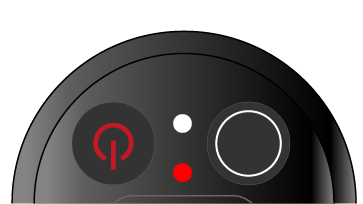

La LED est allumée en rouge :
  • Les piles ou le pack accu de l’émetteur sont déchargés.

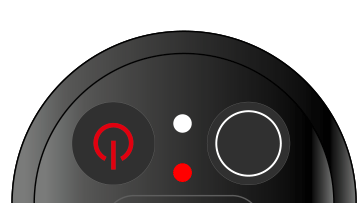

La LED clignote en rouge :
  • La liaison entre l’émetteur et le récepteur est établie.
  • La batterie / le pack accu de l’émetteur est faible.
La LED est éteinte :
  • Aucune liaison entre l’émetteur et le récepteur.
  • L’émetteur est hors tension.

LED DATA

Le voyant LED DATA montre des informations concernant la synchronisation d’émetteurs et de récepteurs.

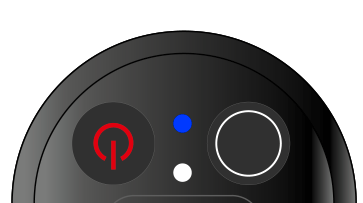

La LED clignote en bleu :
  • L’émetteur est en train d’être synchronisé avec un récepteur.

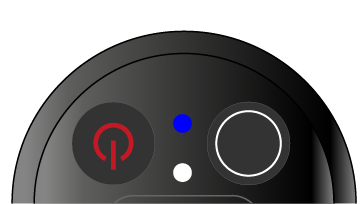

La LED est allumée en bleu :
  • Le micrologiciel est en cours de mise à jour.
La LED est éteinte :
  • Aucune connexion de données n’est actuellement active.
