Branchement des câbles à l’antenne

Remarques relatives au branchement de l’antenne :

  • Respectez les longueurs de câbles recommandées, voir Longueurs de câbles recommandées.
  • Le diamètre du câble doit être inférieur à 6 mm afin de passer dans le guide-câble.
  • Respectez les longueurs des câbles à l’intérieur de l’antenne, voir Options du guide-câble.
  • Le raccord de courant continu est optionnel et sert d’alternative à l’alimentation en courant continu via le câble BNC.
    • Les appareils EW-DX EM 4 Dante et EW-D ASA alimentent l’antenne en tension via le câble BNC. Une alimentation en courant continu supplémentaire n’est donc pas nécessaire.
    • Pour les appareils EW-D EM, EW-DX EM 2 et EW-DX EM 2 Dante, une alimentation électrique via le raccord de courant continu est requise.
L’alimentation électrique de l’antenne a lieu via le câble RF ou CC. Dès que l’alimentation électrique est établie, l’antenne se met automatiquement en marche. Un interrupteur marche/arrêt distinct n’est pas disponible.
Afin de brancher des câbles à l’antenne :
  1. Si nécessaire, branchez le câble CC à la prise DC In.
    Nous recommandons d’utiliser le bloc secteur EW-D Power Supply (n° d’article 509454).
  2. Faites sortir le câble d’un côté.
  3. Branchez le câble RF à la prise RF In.
  4. Faites sortir le câble du même côté.
    Vous pouvez également raccorder les câbles à travers une ouverture dans le mur.

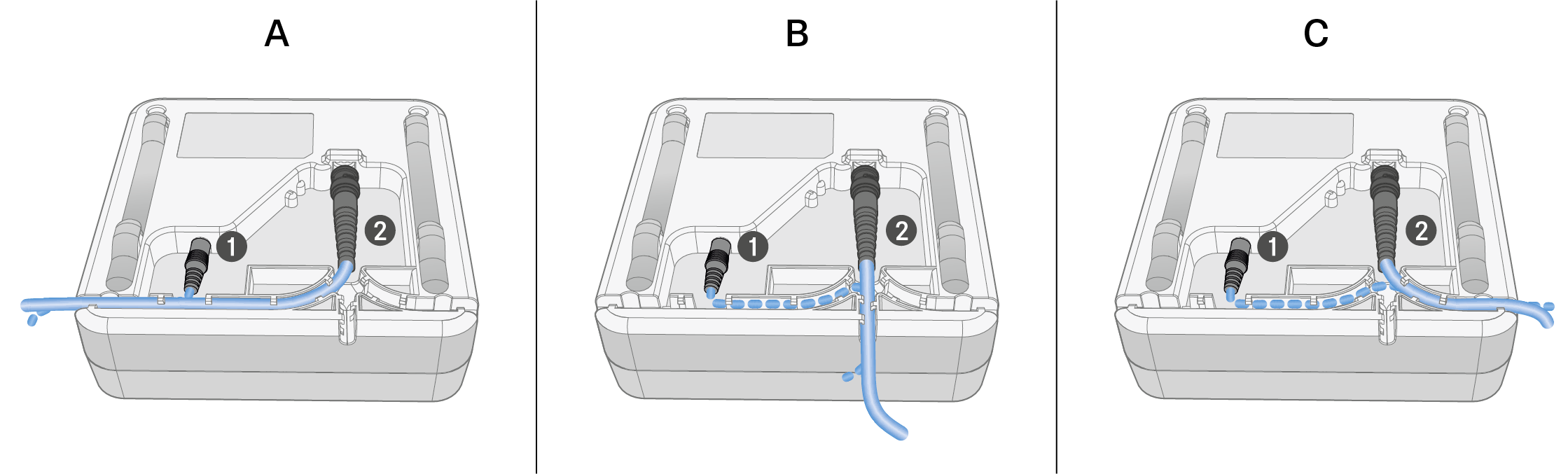

Options du guide-câble :

Le guide-câble permet d’obtenir des caractéristiques optimales de l’antenne tout en offrant la possibilité de poser un canal de câbles en plastique pour habiller discrètement les câbles directement jusqu’au boîtier de l’antenne.

  • A Longueur du câble RF dans l’antenne > 205 mm
  • B Longueur du câble RF dans l’antenne > 110 mm
  • C Longueur du câble RF dans l’antenne > 140 mm
