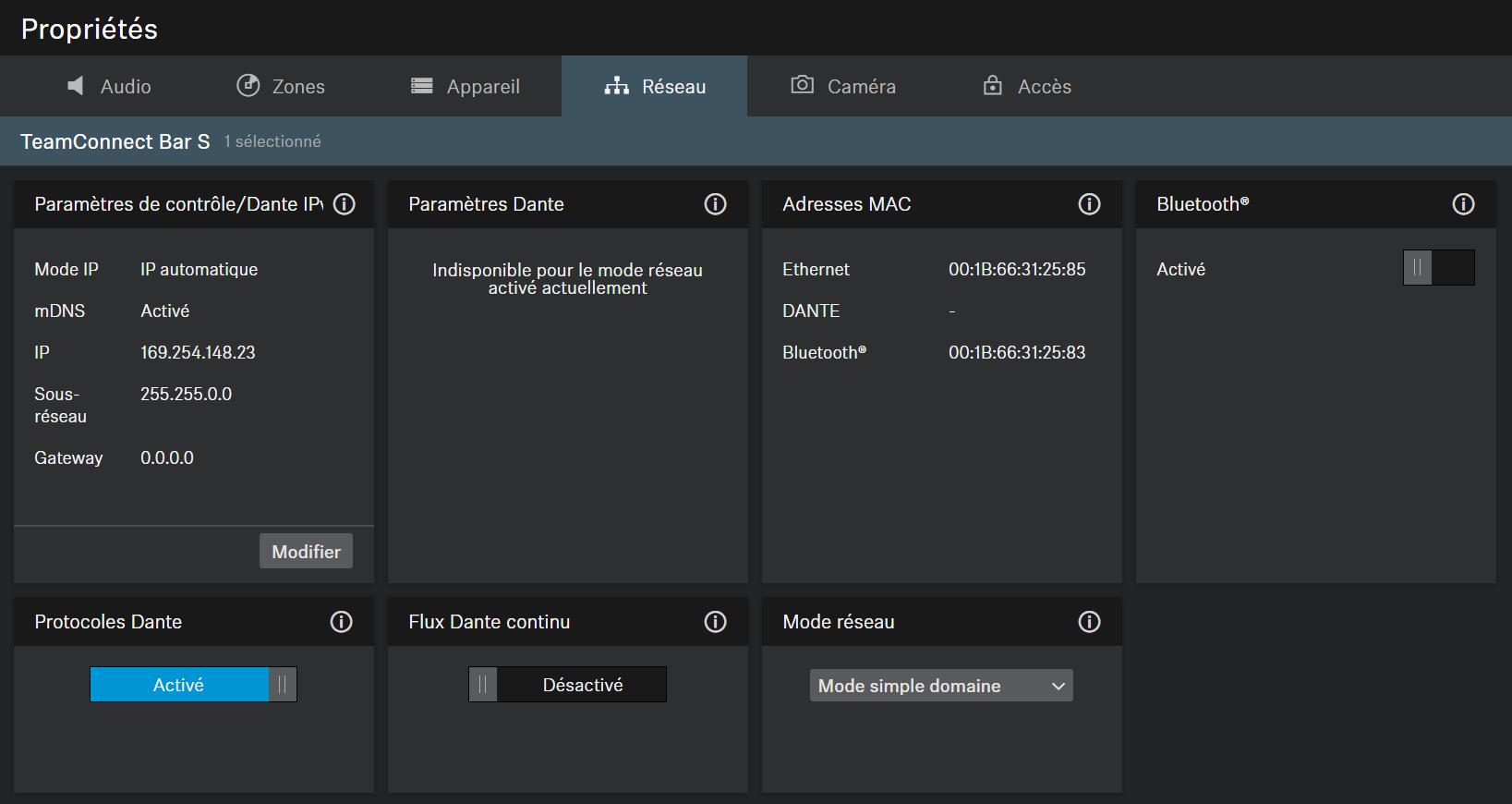

Réglages réseau

Les réglages réseau suivants sont disponibles pour la TC Bar.

Paramètres Control/Dante IPv4

Mode IP

Automatique : L’adresse IP est attribuée automatiquement via DHCP. Si aucun serveur DHCP n’est disponible, l’adresse IP est attribuée par le SL Rack Receiver DW lui‑même.
IP fixe : L’adresse IP doit être saisie manuellement.

mDNS

Désactivé : Désactive mDNS afin de réduire le volume de données transféré sur le réseau. Cette option est recommandée pour les systèmes de grande taille.
Activé : Active mDNS pour permettre la détection automatique des appareils. Cette option est recommandée pour les petits systèmes comportant jusqu’à 30 appareils.

Saisie de l’adresse IP en mode IP fixe.

Masque de sous‑réseau

Saisie du masque de sous‑réseau en mode IP fixe.

Passerelle

Saisie de la passerelle en mode IP fixe.

Paramètres Dante

Automatique : L’adresse IP est attribuée automatiquement via DHCP ou Zero Configuration. Si aucun serveur DHCP n’est disponible, l’adresse IP est attribuée par la TeamConnect Bar elle‑même.
IP fixe : L’adresse IP doit être saisie manuellement.
IP : Saisie de l’adresse IP en mode IP fixe.
Masque de sous‑réseau : Saisie du masque de sous‑réseau en mode IP fixe.
Passerelle : Saisie de la passerelle en mode IP fixe.
ID VLAN : Champ ID VLAN pour être routé vers le réseau correct (par défaut = 100).

Un VLAN sépare un réseau physique en sous‑réseaux logiques. Ceci permet de créer plusieurs réseaux virtuels à partir d’un seul port de commutateur physique. Lors de l’utilisation du Dual Domain Mode, Dante® et Control Cockpit peuvent être utilisés séparément. Dans le cas d’un réseau Dante®, celui‑ci peut être virtuellement séparé et exploité de manière indépendante à l’aide d’un VLAN avec une seule connexion réseau. Les trames reçoivent une étiquette contenant un ID VLAN. Cela fournit au port du commutateur des informations sur le VLAN Dante® auquel la trame appartient.

Adresse MAC

Affiche les adresses MAC uniques de l’appareil en fonction des ports connectés.

Bluetooth

Le Bluetooth est désactivé par défaut. Pour activer le Bluetooth et connecter la TC Bar à un appareil compatible Bluetooth :

Cliquez sur Activé pour activer la fonction Bluetooth, puis patientez environ 10 secondes pour permettre à l’appareil de traiter l’activation initiale.
Cliquez sur Démarrer pour lancer le processus d’appairage.
Sur votre appareil, recherchez le nom de votre TC Bar et cliquez sur Connecter. Si la TC Bar n’est pas encore visible, recommencez le processus d’appairage.

Les appareils ayant déjà été appairés sont affichés sous Appareils connus.

Protocoles DANTE

Active un protocole de réseau audio numérique sur Ethernet pour le routage et la synchronisation des appareils compatibles Dante à l’aide du logiciel Dante Controller.

Flux Dante® continu

Permet la transmission continue des flux audio des microphones via Dante®.

Les données audio seront transmises en permanence via Dante®. Cela peut augmenter la consommation d'énergie. Avant d'activer cette option, assurez-vous que la diffusion audio continue via Dante® est conforme aux exigences régionales en matière de sécurité et de réglementation.

PRUDENCE

Risque lié à la communication audio non chiffrée

La communication via Dante® n'est pas chiffrée par défaut et peut être interceptée et utilisée à mauvais escient par des tiers.

N'activer la transmission continue via Dante® que lorsque aucun contenu sensible n'est transmis.

Chiffrez vos communications pour le contenu sensible en utilisant Dante Media Encryption feature dans Dante Director.

Mode réseau

Affiche la configuration du port réseau DANTE de l’appareil sélectionné.

Mode simple domaine (mode par défaut pour la TC Bar et la TC Bar M) :
Mode double domaine (pour les modèles TC Bar S et TC Bar M)
Mode séparé (uniquement pour la TC Bar M)

Mode simple domaine :

ce mode est généralement utilisé si vous souhaitez utiliser à la fois le contrôleur (de Sennheiser ou d’un fournisseur tiers) et Dante sur le même port physique avec une seule adresse IP disponible sur le même réseau. Pour mettre en place les deux configurations, vous avez besoin du logiciel Sennheiser Control Cockpit pour le réseau de contrôle et du logiciel Dante Controller pour les autres appareils Sennheiser routés.

Mode double domaine :

ce mode est généralement utilisé si vous recevez un flux de données fusionné provenant de deux réseaux distincts via une seule ligne réseau et que vous souhaitez dissocier ce flux en deux adresses IP et MAC différentes. De cette façon, vous pouvez exploiter le réseau Dante et le réseau de contrôle indépendamment l’un de l’autre à partir du même commutateur.
Les paquets de données Dante® sortants sont identifiés en tant que VLAN (Virtual Local Area Network) conformément à la norme 802.1q. Les paquets de données entrants doivent également être identifiés par le réseau externe afin de pouvoir les affecter correctement à une utilisation interne. En fonction de l’appareil, il se peut que les paquets de données doivent être convertis de la norme 802.1q sortante à la norme 802.3 via un commutateur géré.

Mode séparé :

ce mode est généralement utilisé si vous recevez un signal mixte provenant de deux réseaux distincts via une seule ligne réseau et que vous souhaitez dissocier ce signal en deux adresses IP différentes. De cette façon, vous pouvez exploiter le réseau Dante et le réseau de contrôle indépendamment l’un de l’autre et utiliser un commutateur distinct pour chaque réseau.
