Mensajes de estado

En determinadas situaciones, la pantalla puede mostrar mensajes de estado.

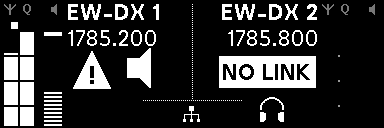

	AF Peak Hay una saturación de audio repetitiva o prolongada. Compruebe la señal de entrada en el transmisor y ajústela.
	RF Peak Saturación provocada por la señal de antena. Aumente la distancia entre la antena de recepción y el transmisor.

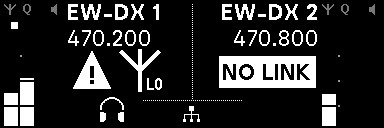

	Low Signal La señal de recepción es demasiado baja o tiene una calidad de transmisión demasiado baja. Compruebe la conexión de la antena y el correcto cableado del sistema. Compruebe si el transmisor está dentro del alcance de recepción. Compruebe la alineación de la antena del receptor.

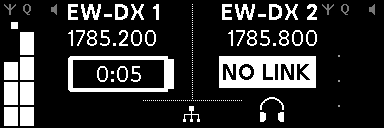

	Low Battery A la batería o a las pilas del transmisor les queda muy poca autonomía restante (menos de 30 minutos). Sustituya la batería o las pilas.

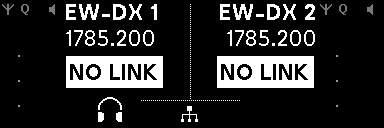

	No Link No hay conexión a un transmisor. Asegúrese de que el transmisor se encuentra encendido y dentro del alcance. Compruebe que el transmisor está silenciado (ajuste «RF Mute»).
