Opción de menú System -> Red

En este elemento del menú puede configurar los ajustes de la conexión de red.

Para abrir el elemento de menú Red:

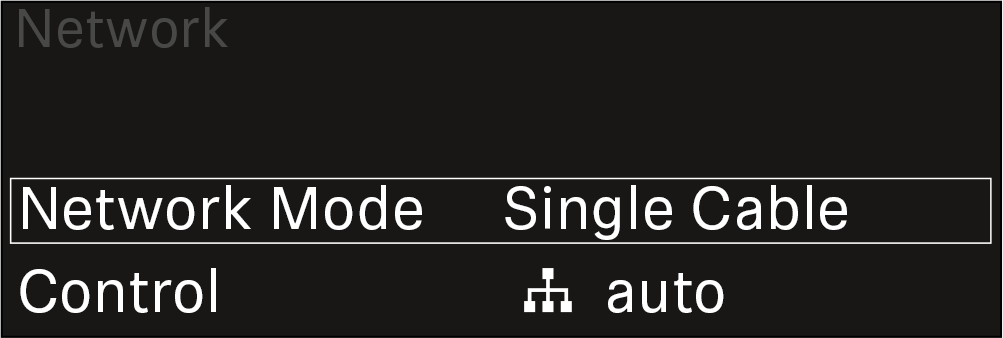

  1. En el menú Sistema, vaya hasta el elemento Red:
  2. Gire el dial selector para navegar por el menú Red y seleccione el elemento de menú correspondiente.
    Puede configurar los siguientes ajustes aquí:

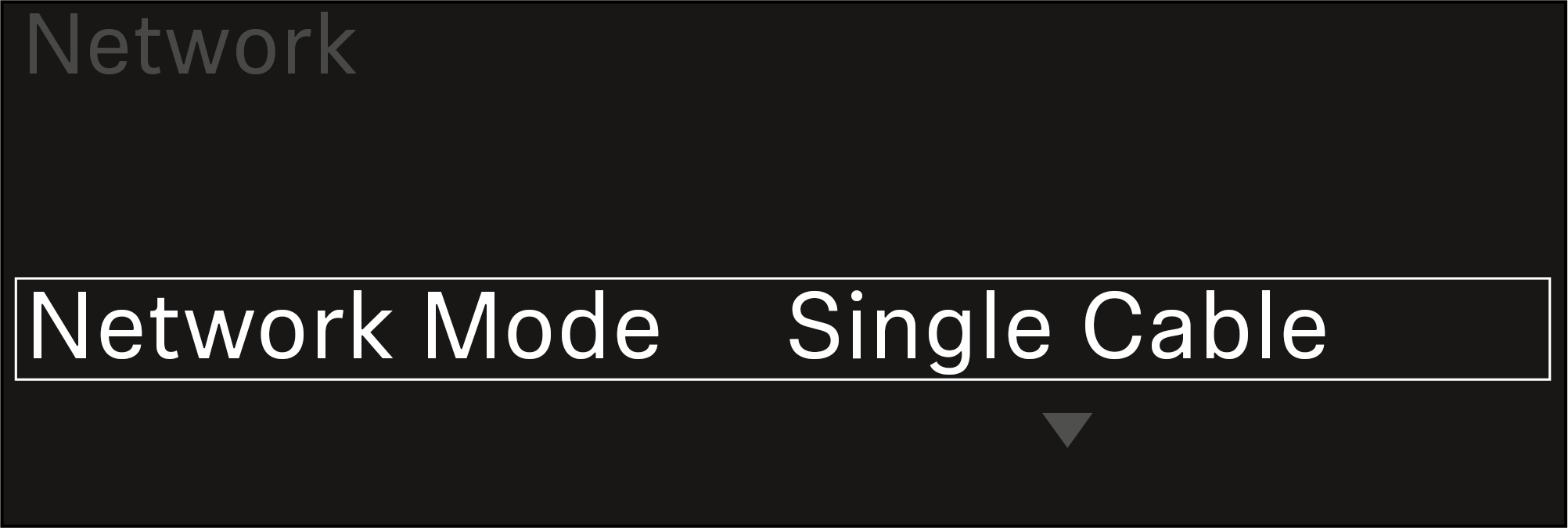

    Modo de red

    • Cable único
    • Dividido 1
    • Dividido 2
    • Redundancia


    Véase Conexión de receptores a una red Dante®.
    Control
    • Modo
      • Auto: la configuración de la red se lleva a cabo de forma automática.
      • Manual: la configuración de la red se puede llevar a cabo de forma manual.
    • mDNS
      • Puede activar o desactivar esta opción si quiere usar el mDNS para detectar dispositivos de forma automática dentro de la red.
    • IP
      • Si la opción Modo está en Auto, se muestra aquí la dirección IP asignada automáticamente.
      • Si la opción Modo está en manual Manual, puede configurar la dirección IP aquí.
    • Máscara de red
      • Si la opción Modo está en Auto, se muestra aquí la máscara de red asignada automáticamente.
      • Si la opción Modo está en manual Manual, puede configurar la máscara de red aquí.
    • Puerta de enlace
      • Si la opción Modo está en Auto, se muestra aquí la puerta de enlace asignada automáticamente.
      • Si la opción Modo está en manual Manual, puede configurar la puerta de enlace aquí.
    Dante: Dante Primary y Dante Secondary
    • Modo
      • Auto: la configuración de la red se lleva a cabo de forma automática.
      • Manual: la configuración de la red se puede llevar a cabo de forma manual.
    • mDNS
      • Puede activar o desactivar esta opción si quiere usar el mDNS para detectar dispositivos de forma automática dentro de la red.
    • IP
      • Si la opción Modo está en Auto, se muestra aquí la dirección IP asignada automáticamente.
      • Si la opción Modo está en manual Manual, puede configurar la dirección IP aquí.
    • Máscara de red
      • Si la opción Modo está en Auto, se muestra aquí la máscara de red asignada automáticamente.
      • Si la opción Modo está en manual Manual, puede configurar la máscara de red aquí.
    • Puerta de enlace
      • Si la opción Modo está en Auto, se muestra aquí la puerta de enlace asignada automáticamente.
      • Si la opción Modo está en manual Manual, puede configurar la puerta de enlace aquí.
    Spanning Tree (árbol de expansión)
    • Si esta opción está activada, se evitan errores de configuración entre los modos de red y el cableado.
    • Si, al contrario, está desactivada, se pueden producir tormentas de transmisión.
    • El STP está activado por defecto y también después de restablecer los ajustes de fábrica.
    El protocolo STP se configura con una prioridad de 57344 y debe tenerse en cuenta cuando se configura una red con un interruptor controlado, de modo que el EW-DX EM no llegue al puente de enrutamiento.
Para guardar los ajustes que ha configurado:
  1. Gire el dial selector hasta que aparezca la opción Aplicar en el marco de selección.
  2. Pulse el dial selector para guardar la configuración.
