Netzwerkeinstellungen

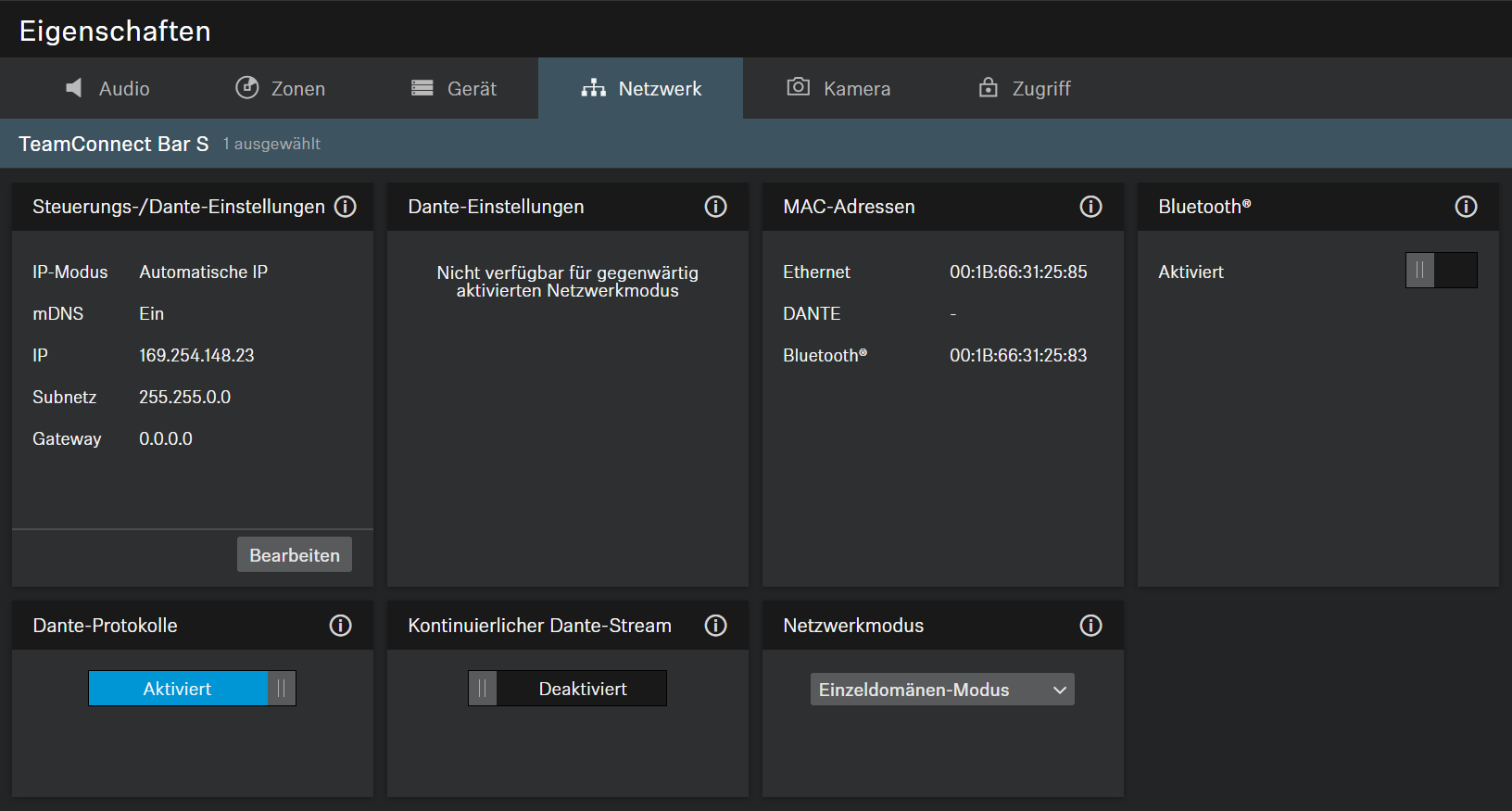

Die folgenden Netzwerkeinstellungen sind für die TC Bar verfügbar.

AudioeinstellungenZonenGeräteeinstellungenKameraeinstellungenZugriffControl/Dante Settings IPv4Dante SettingsMAC AddressBluetooth®DANTE ProtocolsNetzwerkmodusNetzwerkmodus

Control/Dante Settings IPv4

IP Mode
  • Automatic: The IP address is automatically assigned using DHCP. If no DHCP server is available, the IP address is assigned by the SL Rack Receiver DW itself.
  • Fixed IP: The IP address has to be entered manually.
mDNS
  • Off: Deactivates mDNS to reduce the data volume transferred across the network. This option is recommended for larger systems.
  • On: Activates mDNS to allow for automatic device detection. This option is recommended for smaller systems with up to 30 devices.
IP
  • Input of the IP address in Fixed IP mode.
Subnet
  • Input of the subnet mask in Fixed IP mode.
Gateway
  • Input of the gateway in Fixed IP mode.

Dante Settings

  • Automatic: The IP address is automatically assigned using DHCP or Zero Configuration. If no DHCP server is available, the IP address is assigned by the TeamConnect Bar itself.
  • Fixed IP: The IP address has to be entered manually.
  • IP: Input of the IP address in Fixed IP mode.
  • Subnet: Input of the subnet mask in Fixed IP mode.
  • Gateway: Input of the gateway in Fixed IP mode.
  • VLAN ID: VLAN ID field to be routed to the correct network (default = 100).

A VLAN separates a physical network into logical sub-networks. This enables several virtual networks to be created from one physical switch port. When using Dual Domain Mode, Dante® and Control Cockpit can be used separately. In case of Dante® network, this can be virtually separated and operated independently using a VLAN with just one network connection. The frames are given a tag containing a VLAN ID. This provides the switch port with information on which Dante® VLAN the frame belongs to.

MAC Address

Displays the unique MAC addresses of the device according to the connected ports.

Bluetooth®

Bluetooth® ist standardmäßig deaktiviert. Um BT zu aktivieren und die TC Bar mit einem BT-kompatiblen Gerät zu verbinden:

  • Klicken Sie auf Aktiviert, um die BT-Funktion zu aktivieren und warten Sie ca. 10 Sekunden, damit das Gerät die Erstaktivierung durchführen kann.
  • Klicken Sie auf Starten, um den Kopplungsvorgang zu starten.
  • Suchen Sie auf Ihrem Gerät nach dem Namen Ihrer TC Bar und klicken Sie auf Verbinden. Ist die TC Bar noch nicht sichtbar, wiederholen Sie den Kopplungsvorgang.
Geräte, die bereits gekoppelt wurden, werden unter Bekannte Geräte angezeigt.

DANTE Protocols

Enables a digital audio network protocol over Ethernet for routing and synchronization of Dante-compatible devices using the Dante Controller software.

Kontinuierlicher Dante®-Stream

  • Ermöglicht die kontinuierliche Übertragung von Mikrofon-Streams über Dante®.
    Audiodaten werden dauerhaft über Dante® gestreamt. Dies kann den Energieverbrauch erhöhen. Stellen Sie vor dem Aktivieren sicher, dass die kontinuierliche Audioübertragung über Dante® den regionalen Sicherheits- und regulatorischen Anforderungen entspricht.

Netzwerkmodus

Zeigt die Portkonfiguration des DANTE-Netzwerks am ausgewählten Gerät an.
  • Einzeldomänen-Modus (Standardmodus für TC Bar und TC Bar M):
  • Zwei-Domänen-Modus (für TC Bar S und TC Bar M)
  • Split-Modus (nur für TC Bar M)
Einzeldomänen-Modus:
  • Dieser Modus wird in der Regel verwendet, wenn Sie sowohl den Controller (Sennheiser oder Drittanbieter) als auch Dante auf demselben physischen Port mit nur einer verfügbaren IP im selben Netzwerk verwenden möchten. Um beide Konfigurationen einzurichten, benötigen Sie das Sennheiser Control Cockpit für das Steuerungsnetz und den Dante Controller für andere geroutete Sennheiser-Geräte.
Zwei-Domänen-Modus:
  • Dieser Modus wird im Allgemeinen verwendet, wenn Sie einen zusammengefassten Datenstrom aus zwei getrennten Netzwerken über eine Netzwerkleitung empfangen und diesen zusammengefassten Datenstrom wieder in zwei verschiedene IP- und MAC-Adressen auflösen möchten. Dadurch können Sie das Dante-Netzwerk und das Steuerungsnetz unabhängig voneinander über denselben Switch bedienen.
  • Ausgehende Dante®-Datenpakete werden gemäß dem Standard 802.1q als VLAN (Virtual Local Area Network) gekennzeichnet. Die eingehenden Datenpakete müssen auch vom extern angeschlossenen Netzwerk gekennzeichnet werden, um sie für die interne Verwendung richtig zuordnen zu können. Je nach Gerät müssen die Datenpakete möglicherweise über einen verwalteten Switch vom ausgehenden 802.1q-Standard in 802.3 umgewandelt werden.

Split-Modus:

  • Dieser Modus wird im Allgemeinen verwendet, wenn Sie ein gemischtes Signal aus zwei getrennten Netzwerken über eine Netzwerkleitung empfangen und dieses gemischte Signal wieder in zwei verschiedene IP-Adressen auflösen möchten. Dadurch können Sie das Dante-Netzwerk und das Steuerungsnetz unabhängig voneinander über einen eigenen Switch für jedes Netzwerk bedienen.
